Инженерные системы убежища: отопление, гидроизоляция, вентиляция и хранение топлива

Требования к инженерным коммуникациям убежища

При проектировании систем жизнеобеспечения ключевыми факторами являются ремонтопригодность, компактность и доступность оборудования. Системы замкнутого цикла сложны в обслуживании, поэтому ставку делают на проверенные узлы, которые можно починить вручную. Главные направления обустройства включают отопление (с минимальной демаскировкой дымом или теплом), гидроизоляцию, отведение стоков, подачу чистого воздуха и автономную генерацию энергии.

Отопление и утилизация тепла генераторов

Для масштабных подземных объектов эффективным решением признано использование тепла от работающих дизель-генераторов. На практике генератор мощностью 160 кВт (на базе двигателя ЯМЗ 220 кВт, 300 л. с.) способен за трое суток прогреть помещение размером 25×20 метров с начальных +3 °C до комфортных +22...+25 °C при наличии теплоизоляции.

Теплообменник монтируется сразу за турбокомпрессором: выхлопные газы отдают тепло водяному контуру, циркуляцию которого обеспечивает одноцилиндровый насос на валу двигателя. Это исключает демаскирующий тепловой шлейф на поверхности, а в газовой секции конденсируется водяной пар, пригодный после базовой фильтрации для технических нужд и санузлов. Для малых убежищ мощные двигатели нецелесообразны из-за расхода топлива, предпочтение отдается пиролизным печам или баллонному пропану с обязательной турбинной вытяжкой.

Автономное электроснабжение и хранение топлива

В качестве надежного силового агрегата на крупных объектах применяется связка дизеля ЯМЗ-238ДЕ2 и генератора переменного тока ГД-312 с отключенным выпрямителем.

Долговечность и бесперебойность работы дизелей зависят от типа топливной аппаратуры:

1. Рядные ТНВД. Пакет плунжерных пар по числу цилиндров. Наиболее надежные и всеядные, работают даже на загрязненном топливе и старом масле (моторы тракторов, дизели Mercedes 616/617, Nissan TD42).

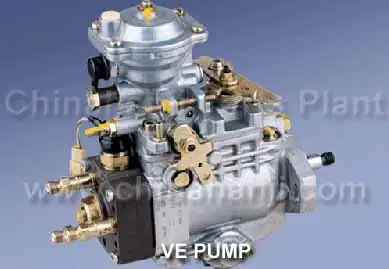

2. Распределительные насосы типа Bosch VE. Один насос высокого давления с механическим распределителем. Надежны, но более чувствительны к износу втулок и подсосу воздуха.

3. Системы Common Rail. Высокоточные и экономичные, однако крайне требовательны к чистоте солярки и непригодны для работы на суррогатах.

Срок хранения дизельного топлива по ГОСТ 305-82 составляет до 5 лет, тогда как по ГОСТ Р 55475-2013 на зимние сорта регламентирован 1 год. При длительном отстаивании в емкостях топливо расслаивается: около 10% объема снизу превращается в осадок из взвесей и парафинов. Для защиты аппаратуры солярку сначала выдерживают в отстойниках, отсекая воду и стружку, а перед ТНВД врезают фильтры (в том числе с неодимовыми магнитами для улавливания металлической пыли).

Гидроизоляция, конденсат и борьба с влажностью

В подземных сооружениях температура неотапливаемых стен держится на уровне от +1 до +5 °C, что почти всегда ниже точки росы. Влага из воздуха и дыхания людей оседает на стенах, приводя к коррозии и порче проводки. Классический «глиняный замок» на практике часто промокает и не сохнет.

Проверенная альтернатива для монолитных или блочных стен — оштукатуривание грунтовых стенок по сетке с последующей наклейкой стеклоизола на бензиновую грунтовку и праймер без внешней опалубки. Металлические емкости и контейнеры перед заглублением зачищают щеткой на УШМ, последовательно грунтуют жидким и средним праймером, оклеивают оберточной бумагой, повторно обрабатывают бензогудроновой грунтовкой и двумя слоями праймера, а изнутри вскрывают эпоксидными составами.

Для связывания остаточной влажности в герметичных объемах без сквозного проветривания используют сорбенты: мешки с солью, мелом, строительным цементом и гипсовой штукатуркой. Опытным путем установлено, что для снижения духоты и влажности человеку требуется не менее 30–40 м³ воздушного объема помещения.

Воздухообмен, герметизация и защита от ударной волны

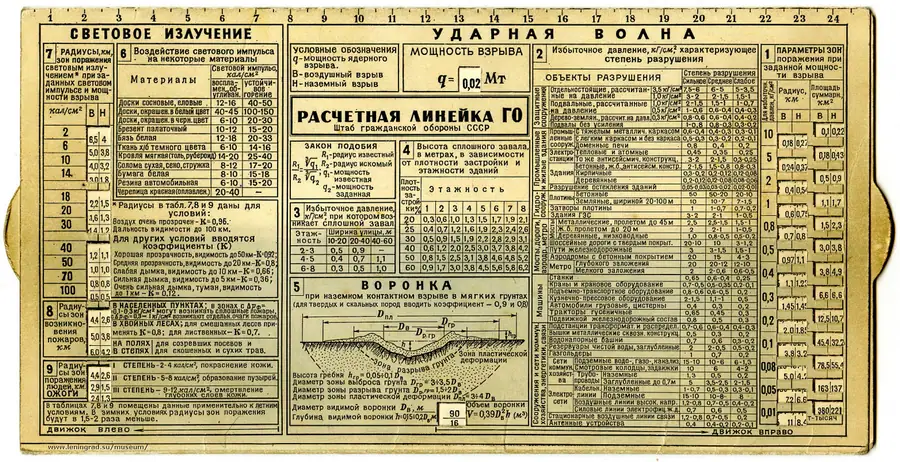

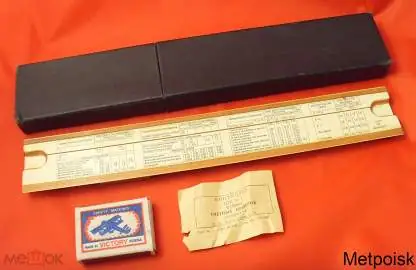

Вентиляционные вводы бункеров требуют монтажа противовзрывных защитных секций на входе и выходе каналов, дополняемых расширительными камерами и пружинными клапанами. Для оперативных расчетов радиусов зон поражения ударной волной и доз радиации применяются специализированные линейки ГО (например, РЛДС-1).

Принудительная вентиляция критична для осушения: так, канальный вентилятор 315-го типоразмера производительностью 2100 м³/ч в частично заглубленном подвале за неделю непрерывной продувки удаляет сырость лишь в радиусе 10–15 метров от точки ввода. В условиях радиационного или химического заражения проветривание прекращают, переводя объект на внутреннюю фильтрацию фильтровентиляционными установками (ФВУ).

Водоснабжение, водоотведение и утилизация мусора

В условиях высокого уровня грунтовых вод (УГВ) дренаж сводят в накопительный колодец с автоматической откачкой погружным насосом. Канализационные стоки из заглубленных узлов отводятся наверх принудительными насосными станциями (например, системами SFA) в септики или выгребные ямы. Запас питьевой воды формируется из расчета минимум 4 литра на человека в сутки плюс бытовые расходы; резервуар объемом в 1 м³ обеспечивает группу из четырех человек примерно на месяц.

Бытовые отходы в период герметизации не сжигают из-за риска задымления. Оптимальный метод — максимальное механическое уминание упаковок, жестяных банок и пластика с герметичной изоляцией в мешках внутри отдельного технического помещения до снятия режима изоляции.
