Самодельный аппарат для точечной сварки и альтернативные способы соединения металлов

Импульсный мини-аппарат на дросселях от светильников

Для соединения мелких деталей (например, выводов малогабаритных аккумуляторов типа Д-0,06) без их перегрева применяется схема с использованием балластных дросселей от люминесцентных светильников

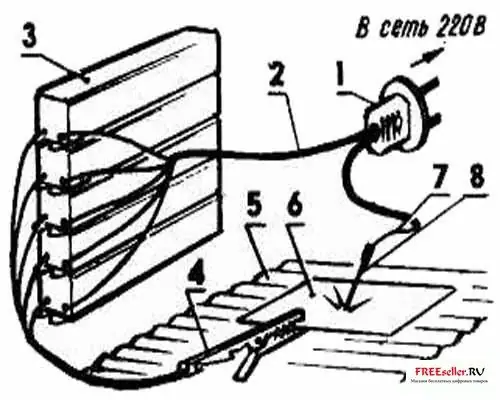

Конструкция включает в себя:

• Штепсельную сетевую вилку;
• Силовые изолированные провода сечением по меди не менее 0,8 мм²;
• Блок из 4–6 соединенных параллельно дросселей (от 20-ваттных или 40-ваттных люминесцентных светильников);
• Зажим типа «крокодил»;
• Опорную подложку из негорючего материала (асбест или шифер);
• Плавкую перемычку, рассчитанную на ток около 13 А (отрезок медного провода длиной 100 мм и диаметром 0,25...0,3 мм).

Порядок работы:

1. Основная деталь зажимается «крокодилом» и укладывается на негорючую опору.

2. Плавкая перемычка наматывается одним концом на оголенный провод сети, а вторым — на привариваемый вывод.

3. При включении вилки в сеть выводом касаются зажатой детали. Возникает короткая электрическая дуга, которая мгновенно пережигает плавкую вставку, разрывая цепь. За время импульса металл успевает свариться.

Сварка от автомобильного аккумулятора и графитового электрода

Второй распространенный способ не требует подключения к бытовой электросети 220 В. В качестве источника питания берется автомобильный аккумулятор, а в роли электрода выступает графит: грифель простого карандаша, угольные стержни от батареек или троллейбусные токопроводящие щетки.

Особенности применения метода:

• При работе обязательна защита глаз (минимум солнцезащитные очки);
• Способ позволяет сваривать тонкую нержавеющую сталь (проверено на ремонте 100-литровых металлических емкостей);
• Метод применяется для сварки скруток медных жил при монтаже электропроводки: зажим крепится на провод, после чего место сварки прогревается угольным электродом до оплавления;
• Подобным аппаратом можно наплавлять поврежденные свинцовые клеммы аккумулятора. Для этого зачищенную клемму окружают жестяной формой, засыпают кусочками свинца (например, от оболочки кабеля), подключают провод от второй клеммы и расплавляют металл заостренным стержнем от батарейки.

Техника безопасности и модернизация схем

Работа с самодельными сварочными цепями требует строгого соблюдения мер электробезопасности:

• Защита оператора: базовой защитой от поражения сетевым напряжением служат диэлектрические перчатки и качественная изоляция рабочих рукояток;
• Плавкая вставка в сетевой схеме предохраняет проводку помещения от выгорания при коротком замыкании. В качестве альтернативы предлагается подключение линии через бытовой автоматический выключатель на 16 А (с подключением к домовой сети через 32-амперный автомат);
• Нагрузка на батарею: стартерный аккумулятор выдерживает токи короткого замыкания силой в сотни ампер, однако частые и длительные замыкания несут риск повреждения источника питания.

Сварка, клеевые составы и механический ремонт

В кризисных ситуациях альтернативой сварке выступают эпоксидные замазки, механические бандажи и традиционные способы ликвидации протечек:

• Двухкомпонентные эпоксидные пасты и клеи (с прочностью на отрыв от 90 кг/см²) подходят для заделки течей в радиаторах, картерах, глушителях, свищей на трубах и трещин в чугунных стояках;
• В отличие от хомутов и деревянных чопиков, клеевые соединения требуют зачистки и обезжиривания кромок, но обеспечивают долговременную герметичность;
• Преимущество электротермического соединения перед клеем — устойчивость к изгибающим нагрузкам, температуре, а также возможность проведения пайки латунью с использованием флюса.
