Самодельный детекторный радиоприемник и альтернативная связь в кризисных условиях

Конструкция самодельного детектора из подручных материалов

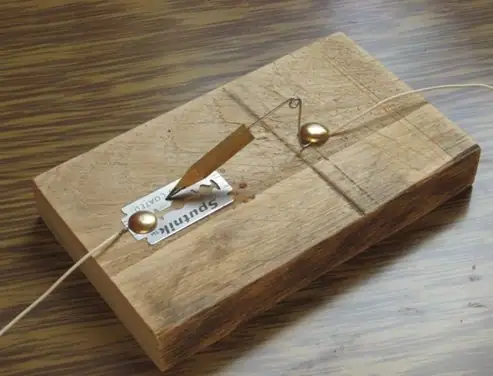

При отсутствии заводских полупроводниковых диодов выпрямляющий узел можно изготовить самостоятельно. В простейшем варианте детектор собирается из безопасного бритвенного лезвия, булавки и острозаточенного графитового карандаша средней твердости . Карандаш крепится на булавке под углом 30–45 градусов к плоскости лезвия

. Прием радиосигнала достигается путем поиска рабочей точки соприкосновения грифеля и металла; по мере работы карандаш необходимо периодически подтачивать.

Более надежная классическая конструкция 1920–1930-х годов — кристаллический детектор

. Его основание (35×15×3–5 мм) выпиливается из изолятора: эбонита, текстолита, фибры или сухой фанеры. На нем закрепляются штепсельные ножки (расстояние между центрами — 20 мм). К одной ножке крепится медная чашечка (проволока 1–1,5 мм) с кристаллом галена (свинцового блеска), обернутым фольгой

. Ко второй ножке подводится регулируемый рычажок с тонким металлическим контактом.

Вместо самодельных детекторов радиолюбители рекомендуют использовать переходы любых распространенных кремниевых или германиевых транзисторов, а также диоды, извлеченные из ненужной электроники.

Сборка приемника: катушка, конденсатор и наушники

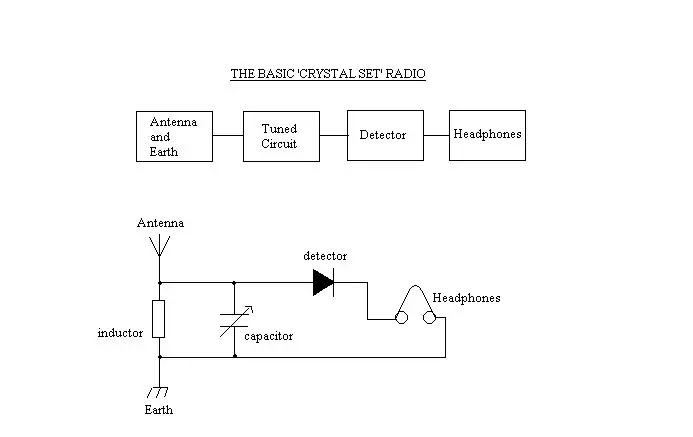

Классический колебательный контур и цепь детектирования можно собрать на коленке:

1. Каркас катушки: берется любая диэлектрическая трубка. Число витков рассчитывается исходя из диаметра каркаса, толщины медного провода и нужной индуктивности. При наличии ферритового сердечника число витков уменьшается, а сердечником можно подстраивать частоту .

2. Самодельный конденсатор: изготавливается из двух пластин листового металла (например, жести), изолированных тонким слоем пленки (полиэтилен, пищевая пленка). Емкость зависит от площади пластин и толщины диэлектрика .

3. Блокировочный конденсатор: диод шунтируется емкостью порядка 10 нФ (10 000 пФ; маркировка 103 на импортных платах, либо 10n / 10н на советских).

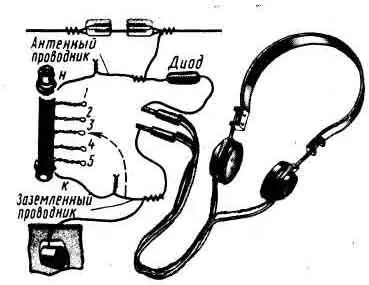

4. Головные телефоны: для детекторного радио требуются высокоомные наушники (например, советские ТОН) либо пьезоэлектрические излучатели . Обычные современные низкоомные наушники без дополнительного согласующего трансформатора работать не будут.

Реальная эффективность и дальность приема

Главный плюс схемы — работа без элементов питания . Однако детекторный приемник имеет слабую чувствительность и функционирует преимущественно в диапазонах длинных (ДВ) и средних (СВ) волн:

• Для уверенного приема критически важно наличие мощного передающего радиоцентра поблизости. Вблизи мощных антенных полей (например, передающих узлов) детекторные конструкции способны работать даже на громкоговоритель через трансформатор, используя комнатный провод и батарею отопления.
• На удалении сигнал крайне слабый, слышимость в наушниках тихая, а станции могут спонтанно уходить с частоты.
• Заземление не всегда является строго обязательным на практике: приемник способен принимать мощные станции при подключении к наружной ТВ-антенне, металлическому карнизу или длинному лучу провода, растянутому на удочке.

В условиях масштабной катастрофы мощные вещательные станции, скорее всего, прекратят работу первыми из-за дефицита электроэнергии, что сделает детекторный приемник бесполезным без внешнего источника сигнала.

Проводная связь и искровые технологии

В качестве резервных каналов коммуникации обсуждаются простые механические и электрические решения:

• Акустический телефон: медная проволока длиной до 100 метров, натянутая между объектами, с закрепленными спичечными коробками на концах (работает только при постоянном механическом натяжении проволоки).
• Проводная линия с питанием: использование угольных микрофонов от старых телефонных аппаратов и источника постоянного тока позволяет передавать голос по ненатянутому проводу на значительные дистанции.
• Искровые передатчики: простейшая технология передачи электромагнитных импульсов, не требующая сложной полупроводниковой базы, актуальная при глубоком отказе радиоэлектронной промышленности.

Электроника и радиодетали при долгосрочном кризисе

В случае выхода из строя современной инфраструктуры радиолюбители рекомендуют опираться на проверенную литературу (справочники В. Т. Полякова RA3AAE, выпуски серии «Массовая радиобиблиотека» и пособие «Юный радиолюбитель») .

Для обеспечения автономности и выживания важны следующие практические выводы:

• Развертывание собственного производства даже простых кремниевых транзисторов кустарным способом требует сложнейших химических процессов, вакуумного оборудования и редких материалов, что нереализуемо в полевых условиях.
• При необходимости дальней радиосвязи целесообразнее запасать и собирать простые коротковолновые трансиверы прямого преобразования на дискретных транзисторах (КТ315, МП40 и подобных) или радиолампах (ГУ-70, ГУ-81М, ГИ-7Б).
• Электронные лампы обладают высокой стойкостью к электромагнитному импульсу (ЭМИ), в отличие от полевых транзисторов и интегральных микросхем.
• В аварийный комплект радиомастера обязательно должны входить портативные измерительные приборы: компактный мультиметр и малогабаритный частотомер.
