Инструменты для работы с электричеством: индикаторы напряжения, монтаж и обжим проводов
Грамотный монтаж и обслуживание электросетей требуют базового набора надежных инструментов. Специализированные приспособления позволяют быстро выявлять скрытую проводку, безопасно протягивать коммуникации и качественно опрессовывать многожильные провода. Правильное применение профильного инструмента предотвращает…
Поиск фазы и скрытой проводки
Для базовой диагностики электрических цепей применяются индикаторы напряжения. В качестве примера многофункционального устройства рассматривается тестер ROBITON VT-005, работающий от двух элементов питания AG3 (1,5 В). Прибор выполняет следующие задачи:
- поиск фазы в электрических розетках;
- обнаружение скрытой проводки;
- фиксация утечек микроволнового излучения и накопления статического электричества;
- прозвонка целостности цепи;
- определение полярности и уровня заряда батареек.
Найти проводку под штукатуркой можно и с помощью простой индикаторной отвертки. Для этого пальцами зажимают металлический шлиц (кончик отвертки), а обратной стороной инструмента медленно ведут вдоль стены по предполагаемой трассе кабеля. При обнаружении скрытого провода светодиод загорается. Важно учитывать ограничения метода: провод обязательно должен находиться под напряжением, а глубина его залегания в стене не должна превышать 2 см.
Опрессовка соединений: клещи и гильзы
При прямом винтовом зажиме гибкого многожильного провода без гильзы пучок жил расплющивается и распушается. Часть тонких проводников при этом разрушается, а отделившиеся жилы перестают участвовать в передаче тока. Это уменьшает эффективное сечение, ведет к локальному перегреву соединения и риску его обгорания.

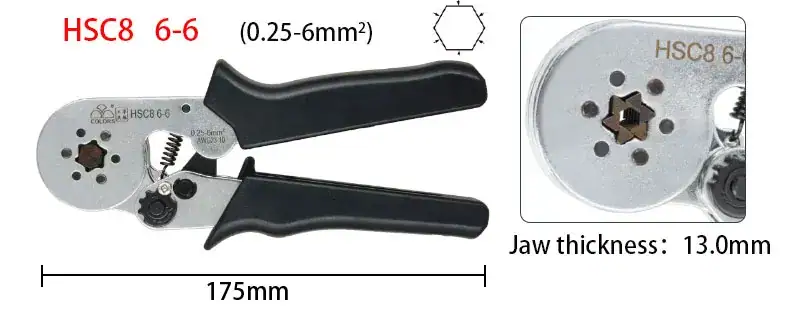

Во избежание аварийных ситуаций применяются специальные обжимные клещи совместно с наконечниками или лужеными гильзами:
- гильза фиксирует пучок, исключая переламывание отдельных проводников при затягивании клеммы;
- луженая поверхность гильзы предохраняет медный провод от внешнего окисления;
- в распределительных и силовых щитах опрессовка гибкого многожильного медного провода является обязательным технологическим требованием.
Помимо прямого электромонтажного назначения, подобные пресс-клещи успешно используются в быту для создания рыболовных поводков из флюорокарбона и стального тросика в защитной оплетке.
Протяжка кабельных трасс
Для прокладки кабеля в труднодоступных местах, скрытых полостях и за обшивкой используются специализированные магнитные системы протяжки, упрощающие затяжку коммуникаций без масштабного демонтажа конструкций.
