При отказе базовых станций сотовой связи устойчивость обмена данными определяется переходом на автономные радиочастотные диапазоны и ячеистые топологии. В руководстве рассмотрены физические принципы прохождения радиоволн в плотной застройке, живучесть служебных сигнальных протоколов и энергосбережение абонентских терминалов.
Деградация инфраструктуры сотовой связи и работа протоколов при перегрузке
При масштабных авариях энергосетей базовые станции сотовой связи переходят на резервные аккумуляторные батареи, обеспечивающие автономность узла в течение 2–4 часов. По исчерпании емкости батарей или при физическом повреждении кабелей транспортной сети связность сегментов деградирует каскадно. В первую очередь отказывает пакетная передача данных по протоколам LTE и UMTS из-за переполнения очередей маршрутизаторов и исчерпания частотного ресурса. Попытки совершения голосовых вызовов блокируются коммутаторами на уровне управляющих сигнальных протоколов из-за лавинообразного роста запросов абонентов.
В условиях критической перегрузки сотовой ячейки абонентский терминал переводит радиомодем на максимальную излучаемую мощность, ускоряя собственный разряд. Голосовой тракт требует непрерывного выделения симметричного радиоканала с минимальным джиттером, что невозможно в деградировавшей сети. В отличие от голоса, служба коротких сообщений SMS и протокол USSD задействуют выделенный служебный сигнальный канал SACCH/SDCCH. Пакетная природа SMS позволяет передать сообщение в течение миллисекундного окна при случайном высвобождении слота базовой станции благодаря встроенному механизму отложенной доставки.
Инженерный регламент действий абонента при первых признаках коллапса сети требует принудительной фиксации стандарта 2G (GSM only) через сервисное меню терминала (*#*#4636#*#*) с полным отключением мобильных данных и фоновой синхронизации. Это предотвращает циклическую регистрацию радиомодема на затухающих несущих LTE (диапазоны Band 3, Band 7, Band 20), при которой усилитель мощности смартфона работает на пределе (+23 дБм), разряжая батарею за 2–3 часа. Типичная ошибка — многократные попытки голосовых вызовов, которые моментально отсекаются коммутатором механизмами Access Class Barring. Для передачи экстренного статуса следует составить короткое SMS и занять статичную позицию у окна верхнего этажа в направлении ближайшей базовой станции, обеспечивая устойчивое отношение сигнал/шум (SINR) служебного канала.
- Приоритет протоколов при деградации: USSD-команды передаются быстрее всего, затем следует SMS-трафик, голосовые вызовы и пакетный интернет блокируются первыми.
- Отключение автоматического выбора сети: ручная фиксация стандарта 2G (GSM) снижает потребление энергии радиомодемом и удерживает канал сигнализации на больших дистанциях.
- Пакетный принцип отправки: текстовое сообщение накапливается в очереди терминала и автоматически сбрасывается в сеть при кратковременном появлении несущей частоты базовой станции.
Безлицензионные диапазоны LPD и PMR в условиях плотной застройки
Для оперативной связи без оформления разрешительных документов выделены диапазоны LPD (433,075–434,775 МГц) и PMR (446,000–446,200 МГц). Дециметровые радиоволны диапазона 70 см обладают высокой проникающей способностью сквозь оконные проемы и диэлектрические конструкции современных зданий. Однако дифракция радиоволн дециметрового спектра на крупных препятствиях выражена слабо. Железобетонные капитальные стены с двойным армированием вносят затухание от 15 до 30 дБ на пролет, образуя глубокие зоны радиотени в шахтах лифтов, внутренних коридорах и подземных паркингах.
Штатные компактные антенны носимых радиостанций обладают отрицательным коэффициентом усиления (от -5 до -10 dBi) из-за малой действующей высоты. Замена спирального укороченного излучателя на четвертьволновый гибкий штырь согласует волновое сопротивление тракта на рабочей частоте и поднимает дальность связи в 1,5–2 раза. Для преодоления теневых зон оператор должен использовать переотражения от противоположных зданий либо выносить антенну за пределы оконного проема наружу здания.

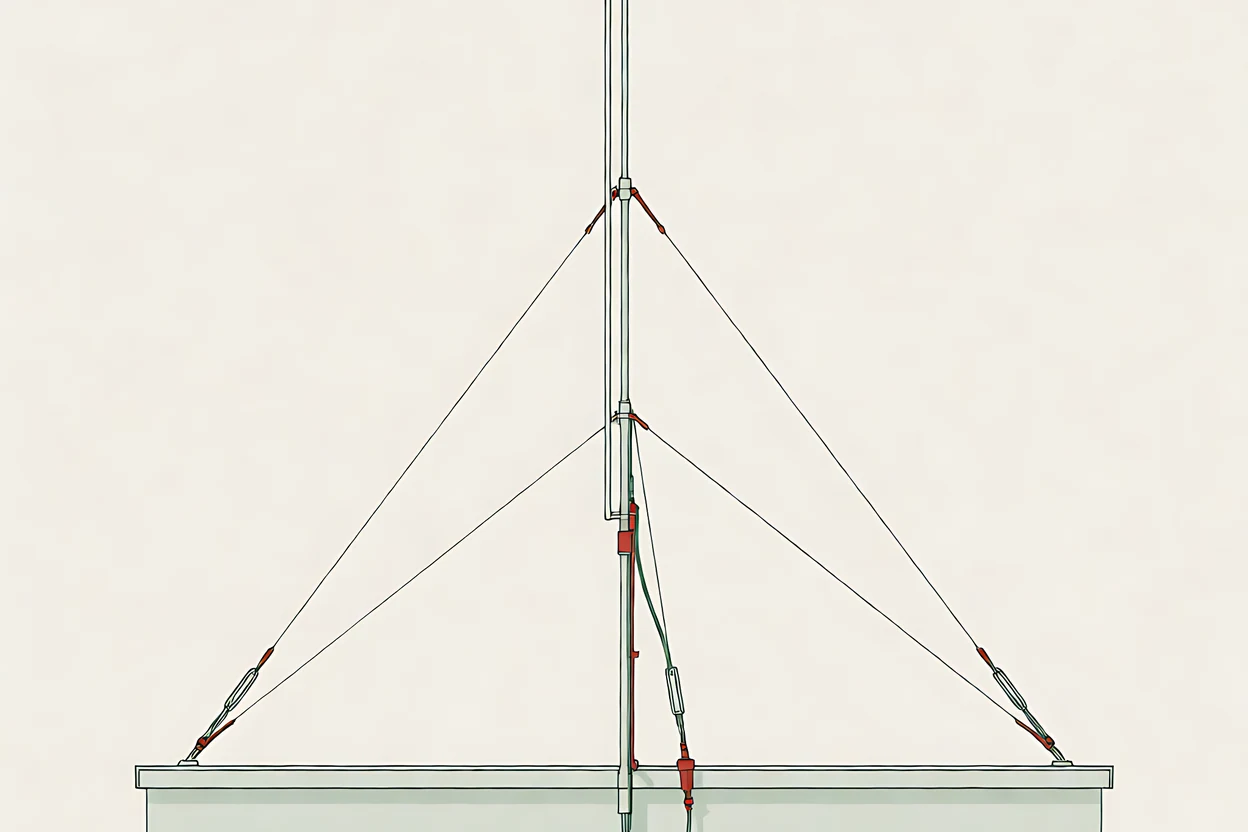

При развертывании УКВ-связи в застройке антенны выносят за оконные проемы наружу с помощью 50-омного фидера RG-58, используя естественный волноводный эффект уличных каньонов, расширяющий радиус покрытия вдоль проспектов до 2–2,5 км. Главное ограничение массовых радиостанций прямого преобразования (на чипах RDA1846) — низкая избирательность по соседнему каналу и слабое подавление интермодуляции. В зашумленном городском эфире входной каскад такого приемника блокируется паразитными гармониками от импульсных источников питания и остаточной инфраструктуры. Эксплуатационная ошибка — попытка работы на минимальном пороге шумоподавителя в глубине комнат. Для надежного приема группам необходимо использовать супергетеродинные станции с двойным преобразованием частоты и выходить на открытые балконы или внешние пожарные лестницы.
| Диапазон | Сетка частот, МГц | Длина волны | Разрешенная мощность | Потери в бетоне | Дальность в городе |
|---|---|---|---|---|---|
| PMR446 | 446,000–446,200 | 0,67 м | До 0,5 Вт | 15–25 дБ/стена | 0,5–1,8 км |
| LPD433 | 433,075–434,775 | 0,69 м | До 0,01 Вт | 12–22 дБ/стена | 0,3–0,9 км |
| СиБи (CB) | 26,965–27,405 | 11,0 м | До 4,0 Вт | 8–14 дБ/стена | 1,5–6,0 км |
| LoRa ISM | 868,700–869,200 | 0,34 м | До 0,025 Вт | 20–35 дБ/стена | 1,0–3,5 км |
Эффективная работа на частотах 433–446 МГц требует вертикальной поляризации антенн всех корреспондентов сети, поскольку несоответствие плоскостей поляризации ослабляет принимаемый сигнал более чем на 20 дБ.
Особенности СиБи-диапазона 27 МГц в городской среде
Гражданский диапазон 26,965–27,405 МГц (длина волны 11 метров) подчиняется иным законам распространения радиоволн по сравнению с УКВ. Длинная волна эффективно огибает городские кварталы, холмы и массивные строения за счет краевой дифракции. Это позволяет устанавливать радиосвязь между параллельными улицами без прямой геометрической видимости. Основным поражающим фактором для СиБи является высокий уровень индустриальных радиопомех от неисправных линий электропередачи, тяговых подстанций и импульсных преобразователей напряжения.
Главный инженерный недостаток СиБи в пешем применении — физические размеры излучателя. Полноразмерный четвертьволновый штырь имеет длину около 2,72 метра. Портативные радиостанции комплектуются сильно укороченными спиральными антеннами длиной 20–30 см с удлинительными катушками индуктивности. Коэффициент полезного действия такой системы падает до единиц процентов, а отсутствие противовеса в виде корпуса автомобиля или заземления снижает излучаемую мощность и сдвигает резонансную частоту при изменении положения рук оператора.

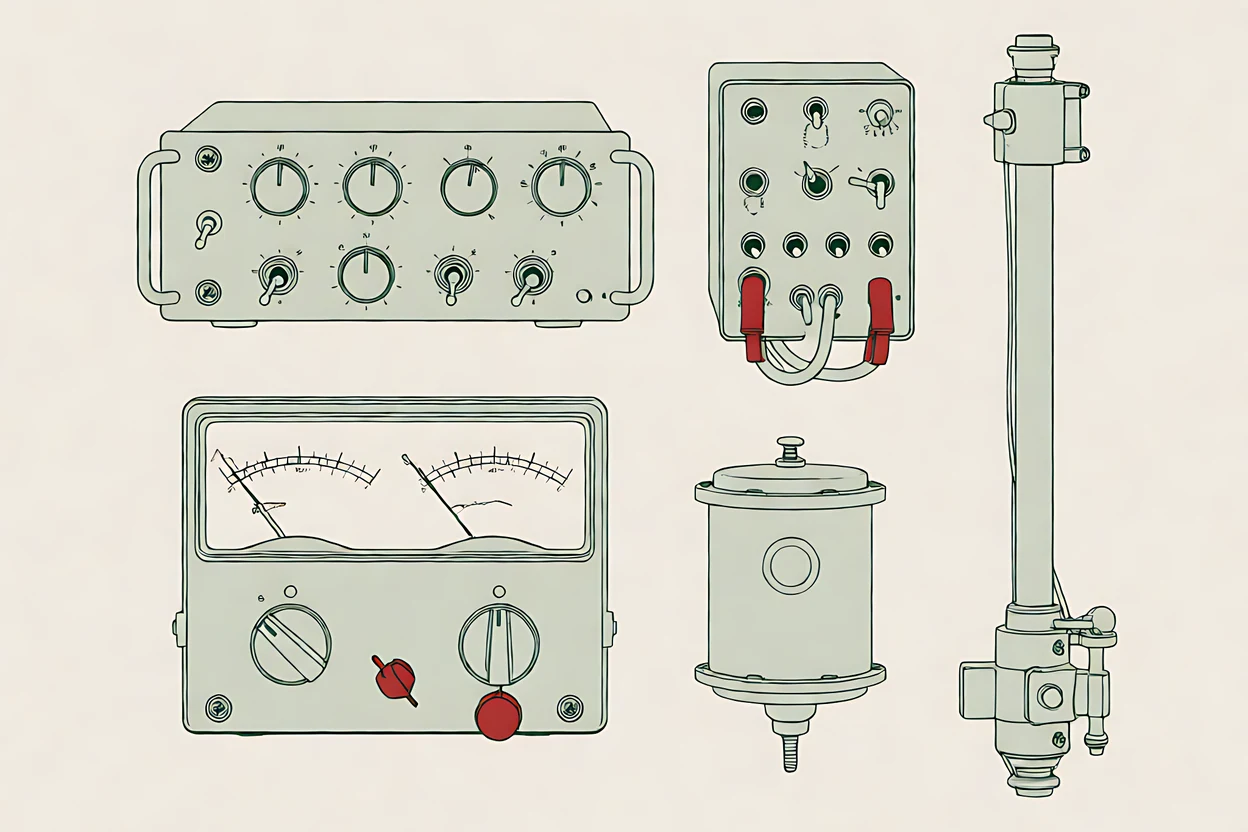

Порядок ввода в работу СиБи-станции требует инструментального контроля тракта анализатором цепей или КСВ-метром: на аварийной рабочей частоте коэффициент стоячей волны не должен превышать 1,5. Эксплуатация передатчика мощностью 4–10 Вт при несогласованной антенне (КСВ > 3) приводит к тепловому пробою выходных транзисторов (2SC2078 или IRF520). Распространенная инженерная ошибка при обустройстве временных постов — монтаж суррогатных комнатных антенн или крепление магнитных оснований на батареи отопления. Без полноразмерного четвертьволнового противовеса длиной 2,75 метра высокочастотные токи затекают на внешнюю оплетку коаксиального кабеля, искажая диаграмму направленности и генерируя сильные синфазные наводки на сопутствующую низковольтную аппаратуру.
- Стационарные узлы: использование базовых антенн типа GP 1/4 или 5/8 длины волны на крышах зданий обеспечивает связь с подвижными группами в радиусе до 10–15 километров.
- Автомобильные узлы: монтаж врезной антенны длиной от 1,5 метров в геометрический центр металлической крыши кузова формирует круговую диаграмму направленности.
- Вид модуляции: частотная модуляция (FM) предпочтительна для внутригородской связи из-за подавления амплитудных индустриальных помех ограничителем тракта промежуточной частоты.
Офлайн-мессенджеры, ячеистые сети и локальная пакетная передача

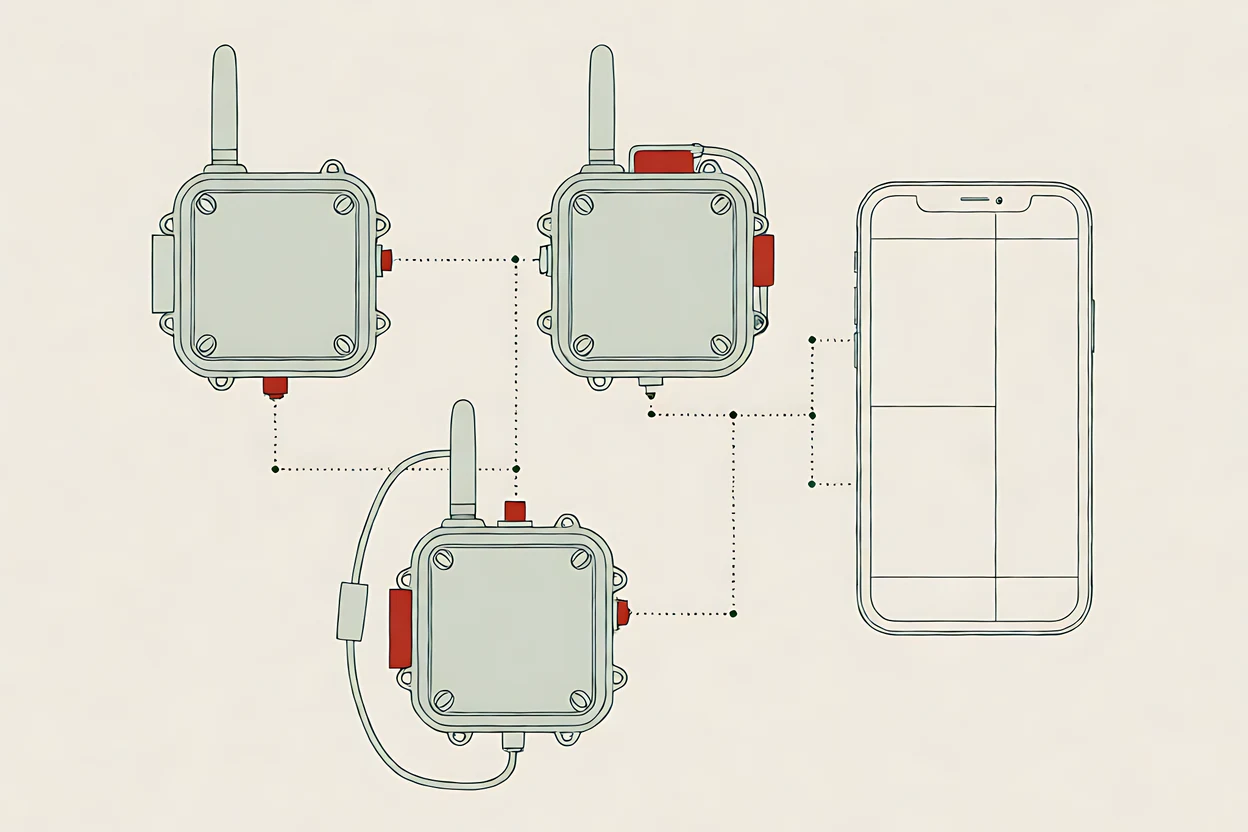

При полной потере сотовой инфраструктуры передача текстовых данных организуется с помощью одноранговых беспроводных сетей (P2P Mesh). Программные платформы используют встроенные радиомодули Wi-Fi Direct и Bluetooth смартфонов для прямого соединения терминалов без участия точек доступа. Сообщения передаются в зашифрованном виде от узла к узлу по технологии эпидемической маршрутизации (Store-and-Forward). Пакет сохраняется в памяти промежуточного смартфона и транслируется дальше при попадании нового участника в радиус покрытия радиомодуля.
Физический радиус сопряжения по Bluetooth Low Energy составляет 15–30 метров в условиях застройки, а Wi-Fi Direct обеспечивает дальность до 50–70 метров. Для создания масштабных защищенных сетей применяются автономные аппаратные радиомодемы стандарта LoRa, работающие в безлицензионном диапазоне 868 МГц. Модуляция с расширением спектра методом линейной частотной модуляции (Chirp Spread Spectrum) позволяет декодировать сигналы с уровнем на 10–20 дБ ниже уровня теплового шума эфира при мощности передачи всего 25–100 мВт.
При конфигурировании ячеистых сетей LoRa (на платформе Meshtastic) решающее значение имеет баланс коэффициента расширения спектра (Spreading Factor, SF) и полосы пропускания (BW). Для многоэтажной застройки оптимален пресет Long-Fast (SF11, BW 250 кГц), дающий link budget до 148 дБ при времени нахождения пакета в эфире (Time on Air) не более 200 мс. Главное ограничение топологии Mesh — несинхронизированный доступ ALOHA: при наличии в радиовидимости более 30–40 узлов коллизии вызывают лавинообразную потерю пакетов. Типичная ошибка — установка лимита ретрансляций Hop Limit более 3 и частая передача служебных телеметрических пакетов. Для устойчивости сети узлы-ретрансляторы фиксируют на возвышенностях с ограничением Hop Limit = 2–3 и отключением рассылки геоданных.
- Топология Mesh: каждый узел сети выступает одновременным клиентом и ретранслятором, динамически восстанавливая маршруты доставки пакетов при выходе узлов из строя.
- Пакетные протоколы LoRa: передача телеметрии, GPS-координат и текстовых сообщений на расстояние 1–3 км между портативными модулями в черте городской застройки.
- Промежуточное накопление: сообщения доставляются адресату даже при отсутствии непрерывного радиоканала за счет физического перемещения узлов-курьеров по городу.
Навигация, офлайн-карты и энергообеспечение абонентских узлов
Спутниковые навигационные приемники ГЛОНАСС и GPS работают исключительно на прием радиосигналов космических аппаратов и полностью сохраняют функциональность при падении наземных сетей связи. Для автономного ориентирования требуются предварительно выкачанные во внутреннюю память устройства векторные базы данных на основе OpenStreetMap. Без векторных слоев навигатор способен определить только широту, долготу и высоту над уровнем моря, что затрудняет ориентирование без бумажной топографической карты с нанесенной координатной сеткой.
Энергетический баланс абонентского терминала определяет время жизни узла связи. Смартфон с активным непрерывным сканированием несущих частот отсутствующих базовых станций расходует емкость аккумулятора за 5–7 часов. Регламент выживания требует немедленного включения режима полета с принудительным отключением геолокации. Модуль навигации активируется кратковременно только на период фиксации координат. Для питания радиостанций и терминалов формируется резерв на основе внешних литий-железо-фосфатных аккумуляторов, обладающих минимальным саморазрядом и стойкостью к глубокому разряду.
В условиях блэкаута навигационный чипсет терминала лишается поддержки A-GPS (загрузки эфемерид через сотовую вышку), из-за чего длительность «холодного старта» увеличивается с нескольких секунд до 10–15 минут. Типичная ошибка оператора — хаотичное перемещение по кварталу во время первичного поиска: для захвата навигационного кадра со скоростью 50 бит/с аппарат необходимо удерживать абсолютно неподвижно в точке с максимальным открытым углом небосвода. При организации буферного питания узлов связи критической ошибкой является использование дешевых импульсных DC-DC преобразователей: их высокочастотные пульсации свыше 50–100 мВ создают непреодолимые помехи для приемников радиостанций при зарядке. Резервное питание должно подаваться через малошумящие линейные стабилизаторы (LDO) или с обязательной фильтрацией синфазными ферритовыми кольцами.
| Устройство / Режим работы | Ток потребления | Рабочее напряжение | Автономность от АКБ 10 А·ч | Критический фактор |
|---|---|---|---|---|
| Смартфон: поиск сети LTE/3G | 450–650 мА | 3,7 В | 15–22 часа | Максимальная мощность передатчика |
| Смартфон: режим полета + экран | 120–180 мА | 3,7 В | 55–80 часов | Уровень яркости дисплея |
| Радиостанция PMR/LPD: дежурный прием | 35–55 мА | 7,4 В | 90–140 часов | Ток покоя тракта ПЧ и УНЧ |
| Радиостанция PMR/LPD: передача (4 Вт) | 1200–1600 мА | 7,4 В | 3–4 часа (цикл 100%) | Теплоотвод выходного каскада |
| Модем LoRa: прием и ретрансляция | 12–22 мА | 3,7 В | 450–800 часов | Частота отправки маяков |

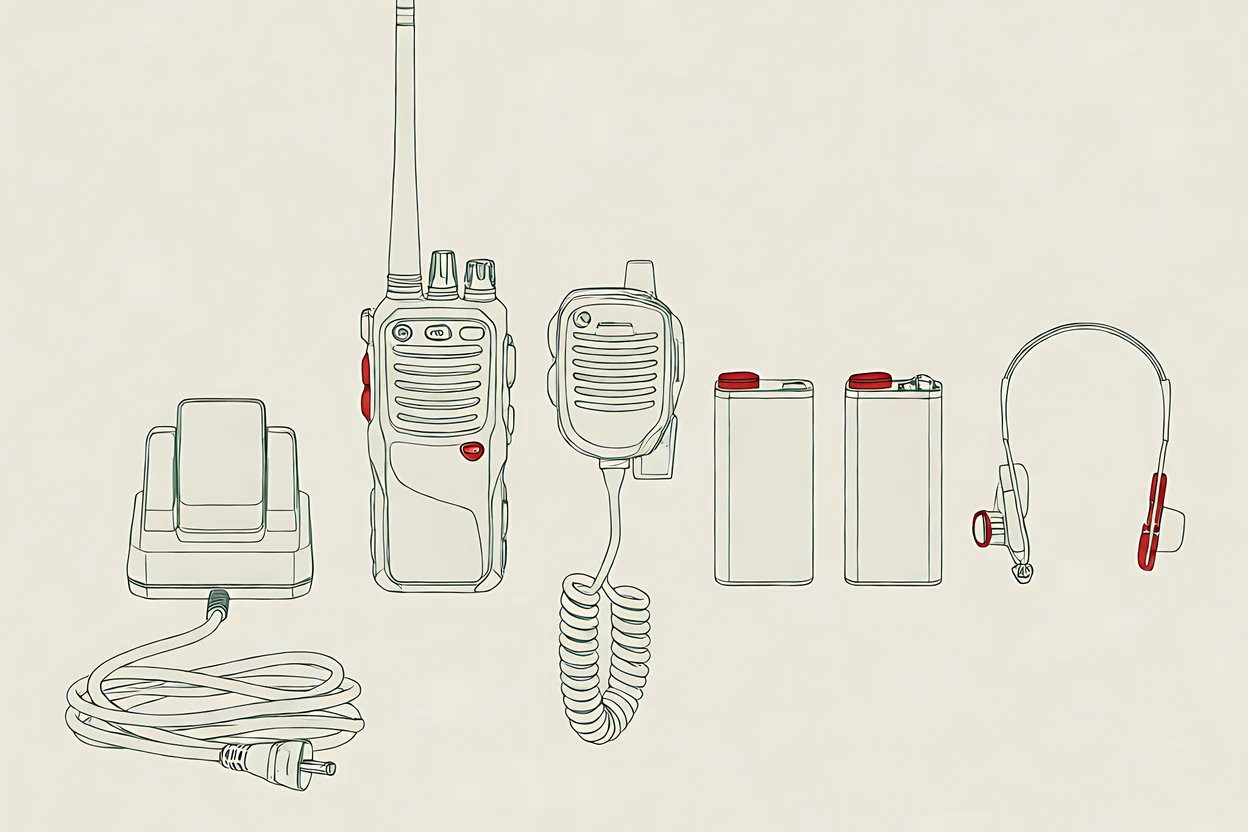

Для полевого заряда портативных радиостанций критично иметь преобразователи напряжения с USB-интерфейса 5 В на 8,4 В для зарядных стаканов литий-ионных сборок формата 2S.
Организация радиообмена: регламент, частотный план и тактика связи
Хаотичный выход в радиоэфир в чрезвычайной обстановке приводит к взаимным коллизиям и быстрому разряду батарей радиостанций. Устойчивая радиосеть строится на жестком соблюдении радиодисциплины и временных окон выхода на связь. Корреспонденты договариваются о сеансах связи длительностью 3–5 минут в начале каждого часа. Все остальное время радиостанции находятся в выключенном состоянии. Постоянное дежурство на приеме допускается только на узловых базовых радиостанциях, имеющих стационарное резервное энергоснабжение.
Сообщения передаются предельно сжато с использованием кодированных таблиц позывных, номеров квадратов по карте и условных сигналов бедствия. Запрещается передавать в открытый эфир реальные имена, полные адреса и сведения о ресурсах группы. Для фильтрации посторонних шумов и помех каналы программируются на использование аналоговых субтонов CTCSS или цифровых кодов DCS. На предельных дистанциях субтоновое шумоподавление отключается кнопкой Monitor, поскольку пороговый селектор отсекает слабые сигналы корреспондентов.
Регламент радиообмена по жесткому графику предусматривает выход в эфир ведущей станции с контрольным опросом абонентов ровно в 00 минут часа с интервалом ответа не более 5 секунд на позывной. Непрерывная передача информации ограничивается интервалом в 15 секунд для исключения перегрева транзисторов и экономии аккумулятора. Грубая тактическая ошибка — использование аналоговых субтонов CTCSS и кодов DCS в надежде скрыть переговоры: субтональный шумоподавитель лишь отсекает помехи в динамике принимающей рации при совпадении кода, но оставляет передачу полностью открытой для стороннего перехвата. Кроме того, на предельных дистанциях субтон ухудшает декодирование слабого сигнала, поэтому при поиске потерявшихся корреспондентов шумоподавитель переводят в полностью открытый режим (кнопка Monitor).
- Контроль времени передачи: непрерывное излучение несущей длится не более 15–20 секунд во избежание перегрева выходных транзисторов радиостанции.
- Проверка связи: запрос квитанции о приеме информации ведется строго позывными, подтверждение дается коротким сигналом готовности без развернутых реплик.
- Запасные частоты: при блокировке основного канала индустриальной помехой или посторонними переговорами сеть переходит на заранее согласованный резервный канал.
Формуляр: технические нормативы оборудования и радиосетей автономной связи
| Поз. | Параметр | Значение | Примечание |
|---|---|---|---|
| [1] | Сетка каналов PMR446 | 12,5 кГц (сдвиг несущей 6,25 кГц) | 16 симплексных каналов в РФ и ЕС |
| [2] | Сетка каналов LPD433 | 25,0 кГц | 69 фиксированных каналов |
| [3] | Порог мощности LPD без лицензии | 0,01 Вт (10 мВт) | Решение ГКРЧ по безлицензионным РЭС |
| [4] | Порог мощности PMR без лицензии | 0,5 Вт | Только интегрированные антенны |
| [5] | Разрешенная мощность СиБи (AM/FM) | До 4,0 Вт | Требуется сетка C (каналы 1–40) |
| [6] | Напряжение отключения Li-ion АКБ | 3,0 В на банку | Нижний порог защиты контроллера BMS |
| [7] | Затухание сигнала 433 МГц в окне | 1–3 дБ на стеклопакет | Стекло с металлизированным напылением дает до 10 дБ |
Частые вопросы
Почему рация диапазона LPD/PMR в железобетонном доме не работает дальше двух подъездов?
Капитальные стены с металлической арматурной сеткой образуют замкнутый экран, вносящий затухание радиосигнала до 20–30 дБ на пролет. Для успешной связи необходимо выходить к оконным проемам или на балконы, ориентируя антенну строго вертикально.
Проходит ли SMS-сообщение, если голосовой вызов блокируется перегрузкой сети?
Да, SMS передается по служебному сигнальному каналу SACCH/SDCCH, который обслуживается независимо от голосового трафика. Пакет занимает миллисекундные тайм-слоты и автоматически сбрасывается в сеть при первом кратком появлении связи благодаря механизму отложенной доставки.
Оправдано ли применение портативных раций СиБи (27 МГц) пешими группами в городе?
В пешем варианте 27 МГц малоэффективен из-за огромных габаритов резонансных антенн и низкого КПД укороченных спиралей в условиях городского электромагнитного шума. Диапазон СиБи рационален только на автомобилях с врезными антеннами или на стационарных узлах с полноразмерными мачтами.
