История и трехмерное моделирование револьвера системы Бодео образца 1889 года

Исторический контекст и предпосылки разработки

Развитие итальянского короткоствольного вооружения началось с закупки капсюльных систем, таких как Colt M1851 Navy, а после объединения раздробленной страны для карабинеров был принят Lefaucheux M1861

. С переходом на унитарные патроны с интегрированным капсюлем появилась модель Modello 1874 под винтовочный калибр 10,35 мм Vetterli

. Ее ударно-спусковой механизм функционировал по схеме Шамело-Дельвинь (Chamelot-Delvigne), представлявшей собой первую запатентованную систему двойного действия. Несмотря на прочность, конструкция оказалась переусложненной.

В 1886 году оружейник Карло Бодео запатентовал модернизированную систему. Конструктор оптимизировал геометрию взаимодействующих рабочих поверхностей, сократив весь ударно-спусковой механизм всего до четырех деталей, что существенно повысило надежность и технологичность оружия.

Особенности конструкции и система Абади

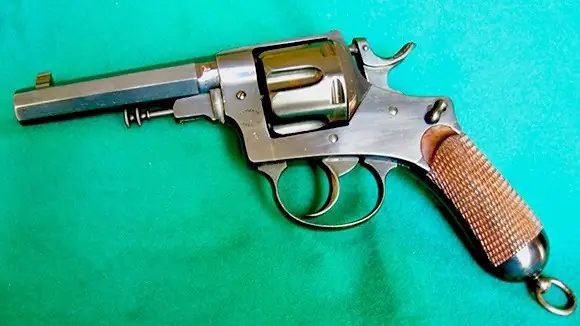

Ключевым нововведением в револьвере Бодео стала интеграция предохранительной системы французского изобретателя Исаака Измаила Абади. При откидывании дверцы барабана происходило автоматическое разобщение: курок блокировался, а нажатие на спусковой крючок задействовало только механизм поворота барабана. Это позволяло производить быструю поочередную экстракцию стреляных гильз и заряжание без риска случайного выстрела и без необходимости вручную взводить или придерживать курок. Благодаря этому усовершенствованию образец был принят на вооружение итальянской армии в 1889 году под официальным обозначением pistola a rotazione M1889.

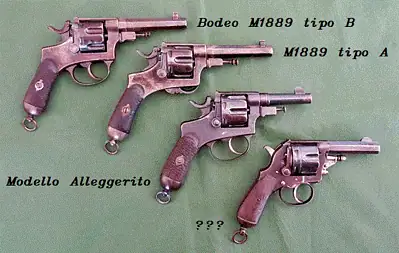

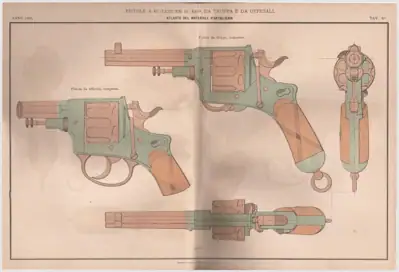

Модификации револьвера Bodeo M1889

В серийном производстве выделились три основные разновидности армейского оружия

:

• Bodeo M1889 tipo A — модель для рядового и унтер-офицерского состава (характерна складным спусковым крючком без спусковой скобы);
• Bodeo M1889 tipo B — офицерская версия, оснащенная классической предохранительной скобой и фиксированным спусковым крючком;
• Bodeo Modello Alleggerito — облегченная модификация, разработанная преимущественно для офицеров.

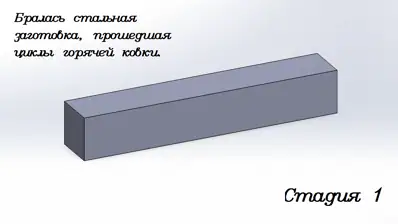

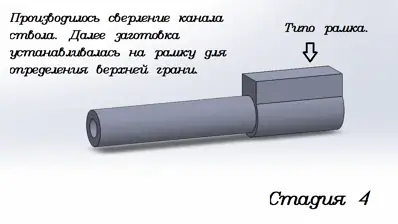

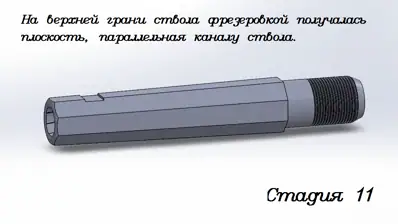

Этапы трехмерного моделирования и технологии производства ствола

По аналогии с реальной инженерной практикой оружейного проектирования, построение компьютерной модели начинается со ствольной группы

. При воссоздании геометрии учитываются исторические технологические операции, применявшиеся на заводах конца XIX века

.

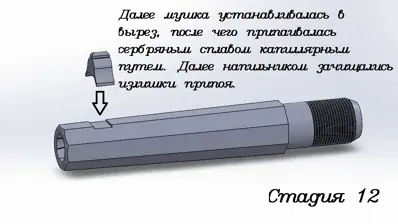

Установка мушки на ствол исторически производилась двумя способами

:

1. Соединение в паз типа «ласточкин хвост» (применялось на ранних этапах производства);

2. Фиксация с помощью пайки высокотемпературными сплавами (основной серийный метод)

.

Разработка ведется исключительно в исследовательских и образовательных целях для наполнения энциклопедических и справочных изданий без указания производственных допусков деталей.
