Лафетирование узла синхронизации в сбалансированной автоматике стрелкового оружия

Проблема отдачи в сбалансированной автоматике

Классическая сбалансированная автоматика эффективно устраняет соударения подвижных частей в крайних точках за счет синхронного движения затворной рамы и противомассы (балансира). Однако при жестко закрепленном узле синхронизации весь импульс выстрела передается стрелку ударным образом. В газовом двигателе пороховые газы одновременно толкают ствол вперед и поршень затворной рамы назад. При наличии жесткого синхронизатора противомасса принудительно разгоняется вперед, компенсируя усилие на передней стенке газовой камеры, в результате чего снижение ощущаемой стрелком отдачи нивелируется.

Концепция подпружиненного узла синхронизации

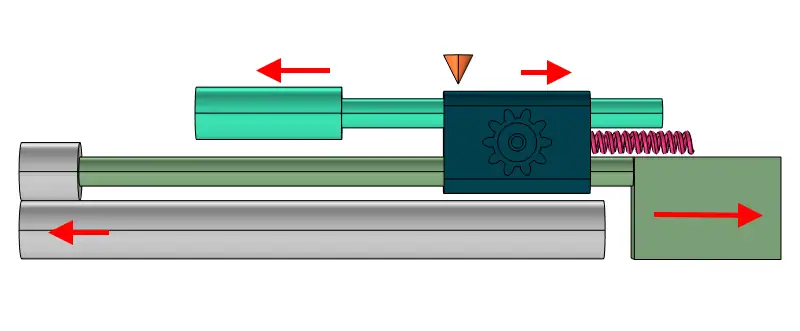

Вместо традиционного лафетирования ствола, ухудшающего кучность, предложено сделать подвижным сам узел синхронизации, установив его на возвратную пружину

. В качестве базы рассматривается схема, где газовый поршень воздействует только на затворную раму, а та через синхронизатор приводит в движение балансир.

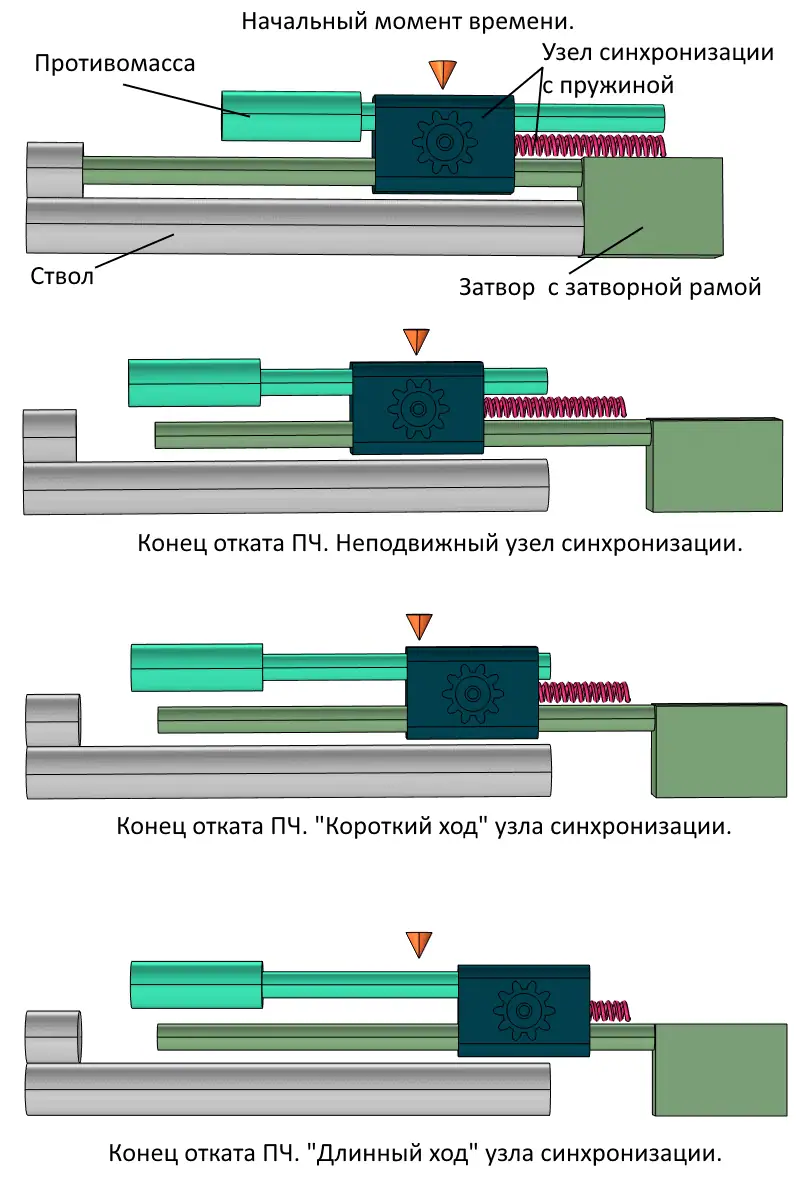

При откате затворной рамы подвижный узел синхронизации смещается вместе с ней назад, сжимая свою пружину. В результате противомасса в начальный момент выстрела выталкивается вперед с меньшим усилием, а ударный импульс отдачи передается на ствольную коробку плавно, растягиваясь во времени. Величина хода и жесткость пружины лафета позволяют гибко регулировать динамику системы: при минимальном откате схема приближается к классической жесткой фиксации.

Скепсис относительно стабильности цикла перезарядки

В ходе обсуждения были высказаны сомнения в работоспособности схемы. Основное опасение критиков связано с возникновением несогласованных колебаний затвора, узла синхронизации и противомассы под воздействием внешних факторов (перепады температур, изменение силы трения, загрязнение или тугая экстракция гильзы). В таких условиях подвижные части рискуют не доходить до крайних точек, что приведет к задержкам при стрельбе.

В ответ на это автор схемы подчеркнул, что кинематическая цепь масс остается замкнутой, обе подсистемы подпружинены, а исходной точкой покоя всегда является крайнее переднее положение. С увеличением хода и мягкости пружины синхронизатора рабочая масса откатывается дальше, сохраняя запас энергии на перезарядку.

Сравнение с подвижным стволом и пневматическими системами

Участники затронули альтернативные схемы гашения импульсов:

• Откат ствола (системы Браунинга, Люгера, крупнокалиберные винтовки вроде Barrett калибра 12,7 мм): подвижный ствол помогает справиться с мощными зарядами, однако неизбежно снижает кучность боя на дальних дистанциях из-за люфтов и непостоянства базирования ствола относительно ствольной коробки и прицельных приспособлений

.

• Двухпоршневые пневматические винтовки (например, Diana 75): в них реализовано встречное движение поршней через зубчатый синхронизатор для исключения отдачи. Однако в огнестрельном оружии характер нагрузок иной: импульс создается вылетом пули и истечением пороховых газов, а не ударом поршня о дно компрессора, поэтому простое дублирование пневматической схемы не решает проблему отдачи порохового заряда.

Эксцентриковые механизмы и альтернативы

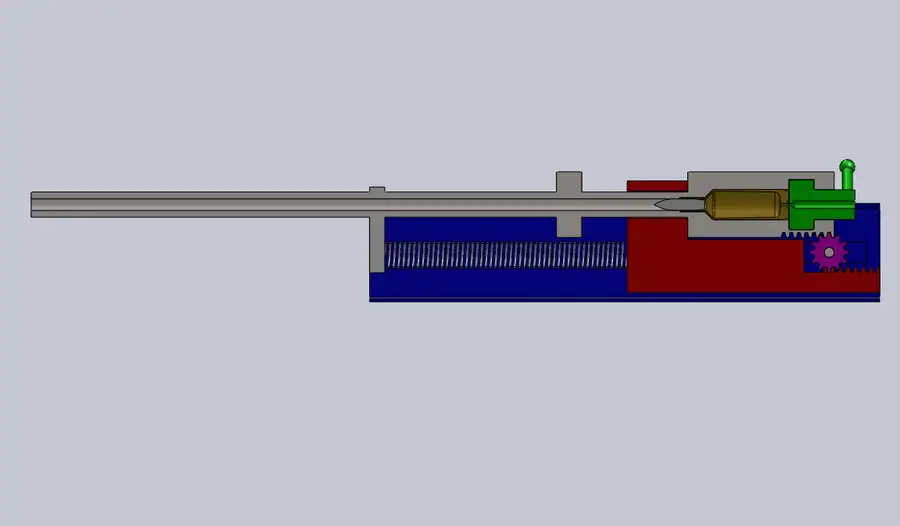

В качестве исторической параллели рассматривались ранние наработки конструкторов по использованию зубчатых шестерен с эксцентриками

. В таких механизмах эксцентрик на оси шестерни синхронизатора теоретически может опираться на ствольную коробку и смещать ее назад в фазе движения подвижных частей. Тем не менее пружинное лафетирование признано более простым и гибким в настройке решением по сравнению с жесткими кинематическими связями на эксцентриках.
