Опытные образцы советского оружия: пистолет Ознобищева и экспериментальный автомат

Редкий ижевский автомат со сцепленным затвором

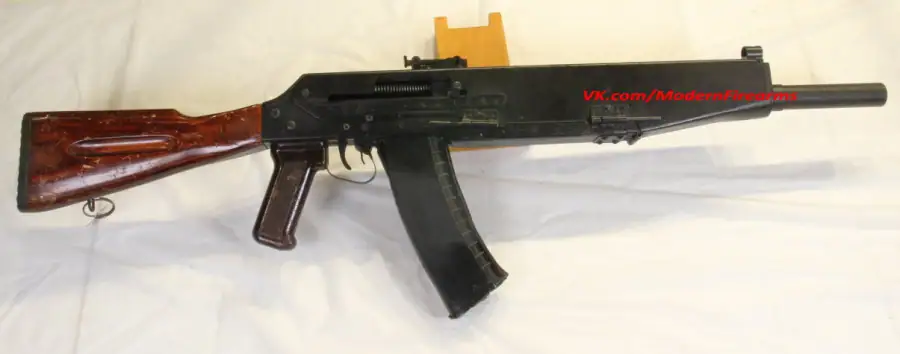

Среди малоизвестных разработок выделяется экспериментальный автомат под патрон 5,45х39 мм, предположительно созданный в рамках программы «Абакан»

,

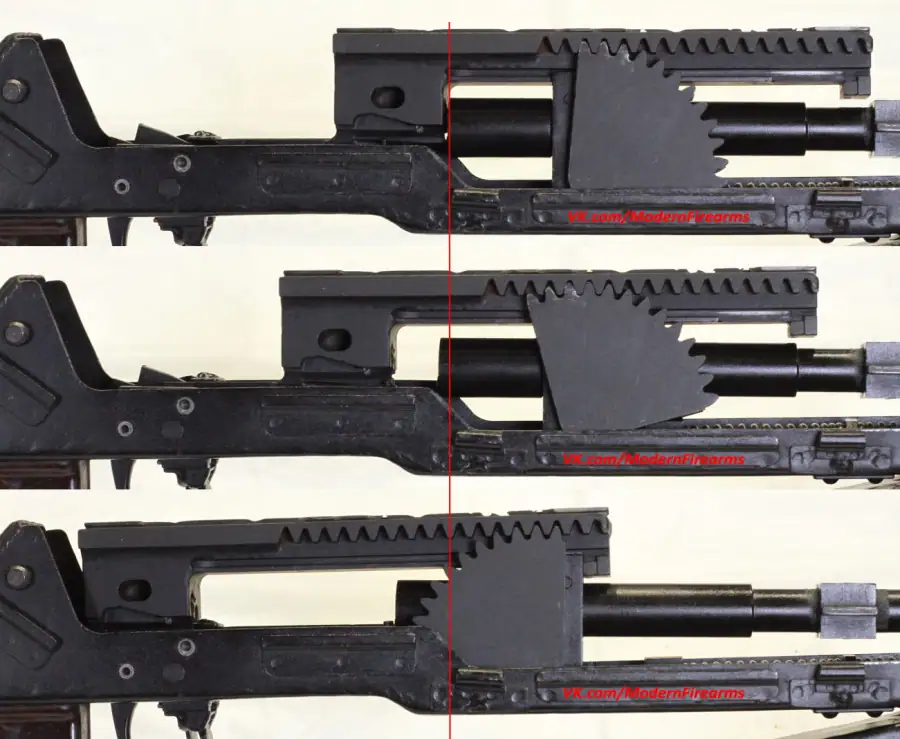

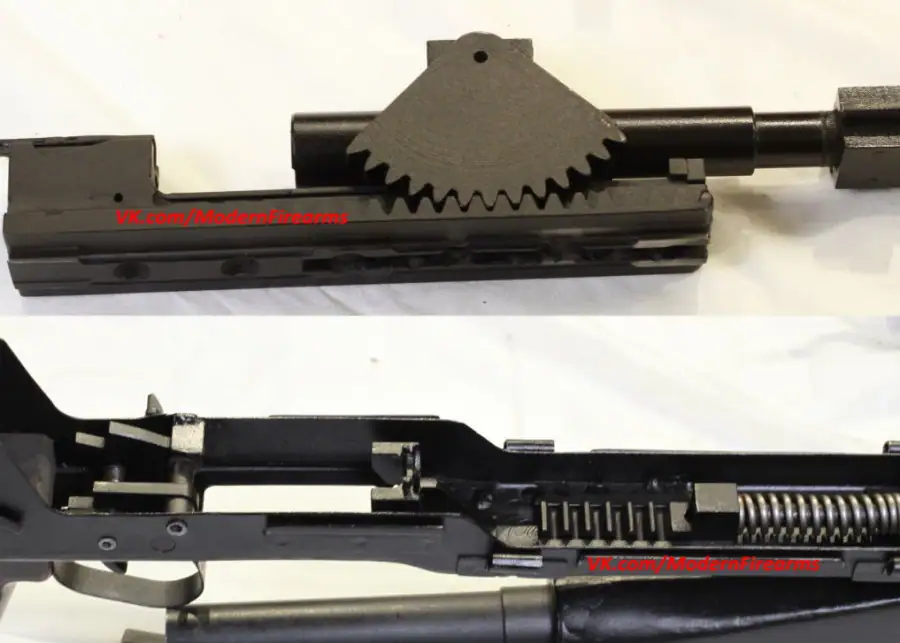

. В его конструкции применен легкий затвор, кинематически связанный со стволом через секторную шестерню большого радиуса и зубчатую рейку. На одной оси с большой шестерней жестко закреплена малая секторная шестерня, взаимодействующая с зубчатой рейкой в нижней части ствольной коробки

.

При выстреле затвор отходит назад под давлением пороховых газов на донце гильзы и тянет за собой ствол. Из-за существенной разницы в диаметрах шестерен скорость отката ствола оказывается заметно меньше скорости движения затвора. Чтобы снизить износ и смягчить ударные нагрузки при выстреле, зубчатая рейка ствольной коробки смонтирована не жестко, а подпружинена с возможностью смещения вперед и назад. Стрельба в данном образце велась с открытого затвора (предположительно на выкате подвижной системы).

Экспериментальный пистолет Ознобищева: история и статус

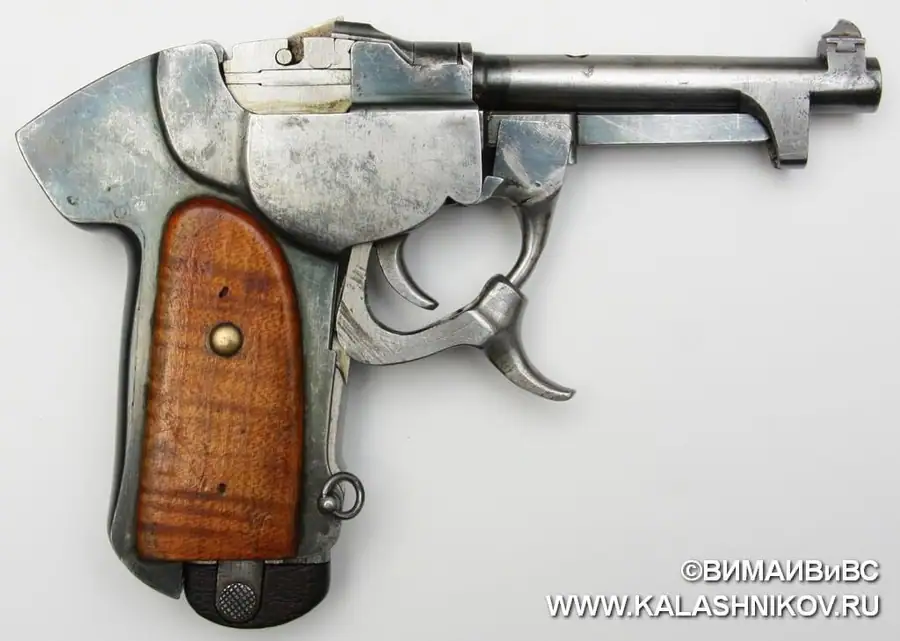

Особое место в истории отечественного короткоствольного оружия занимает пистолет конструкции Александра Николаевича Ознобищева

. Сам образец является действующей моделью, выполненной кустарно в 1920-х годах без официального задания и финансирования Главного артиллерийского управления (ГАУ). Он служил для практической проверки оригинальных принципов работы механизма.

В представленном в Артиллерийское управление проекте конструкция выглядела более совершенно, однако военное ведомство признало осуществление полноценного проекта нецелесообразным

,

. Из-за неофициального статуса разработки единственный изготовленный экземпляр остался у конструктора и был передан им на хранение 14 декабря 1938 года в Артиллерийский исторический музей

,

.

Особенности работы автоматики системы Ознобищева

В конструкции пистолета Ознобищева реализована комбинированная схема работы: жесткое запирание затвора специальным рычагом на начальном этапе выстрела совмещено с последующим откатом. Перезаряжание происходит за счет остаточного давления пороховых газов в канале ствола на дно гильзы, однако сам затвор удерживается до тех пор, пока пуля не пройдет газоотводное отверстие, через которое газы воздействуют на механизм отпирания рычага.

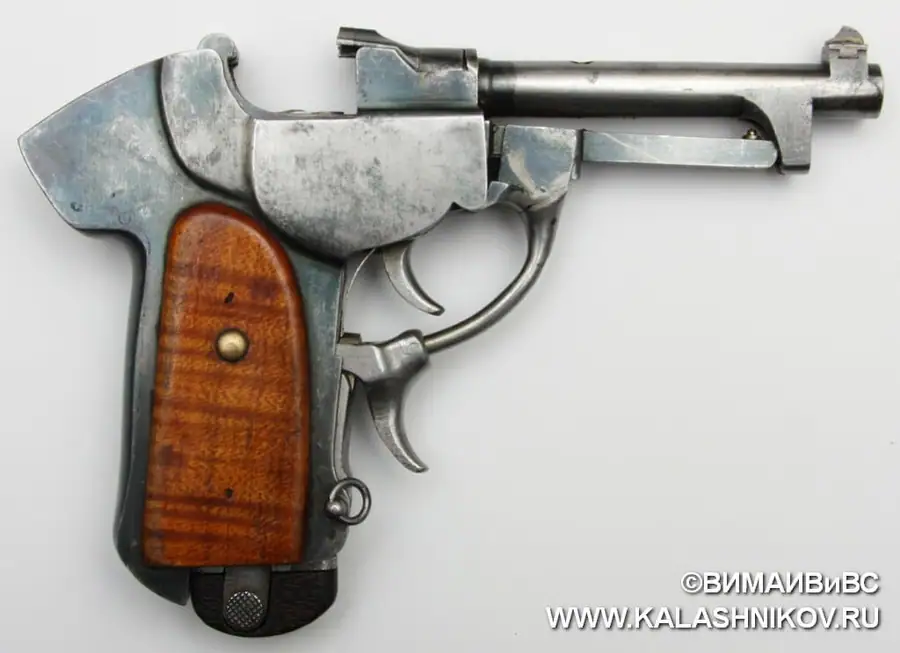

В опытном образце для ручного отведения затвора требовалось предварительно повернуть запирающий рычаг вручную, после чего нажимать на скобу взведения, что наглядно подчеркивает макетно-экспериментальный характер стреляющего прототипа.

Загадка иллюстраций и отличия от музейного экземпляра

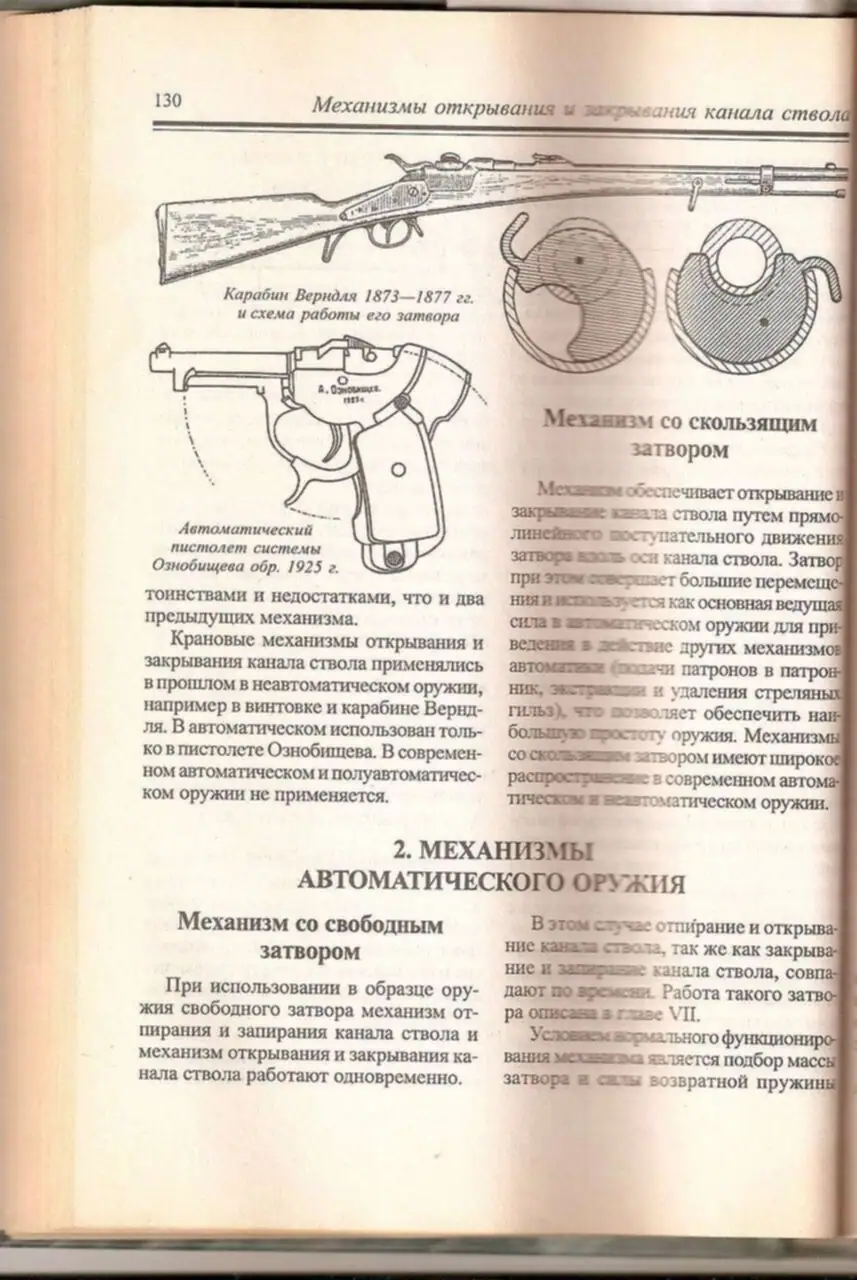

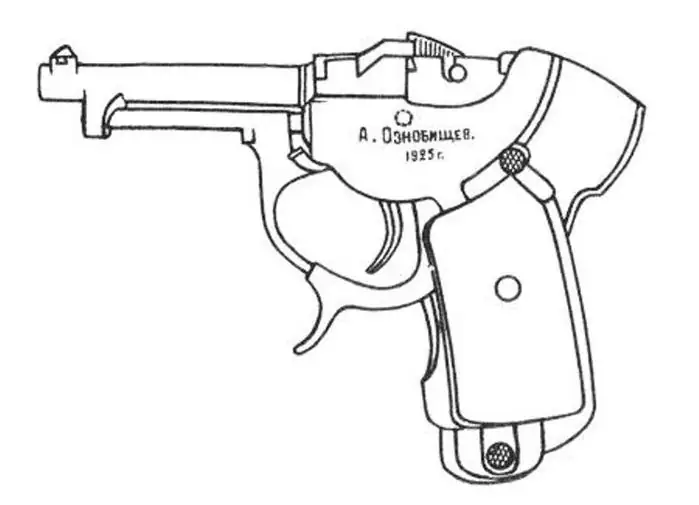

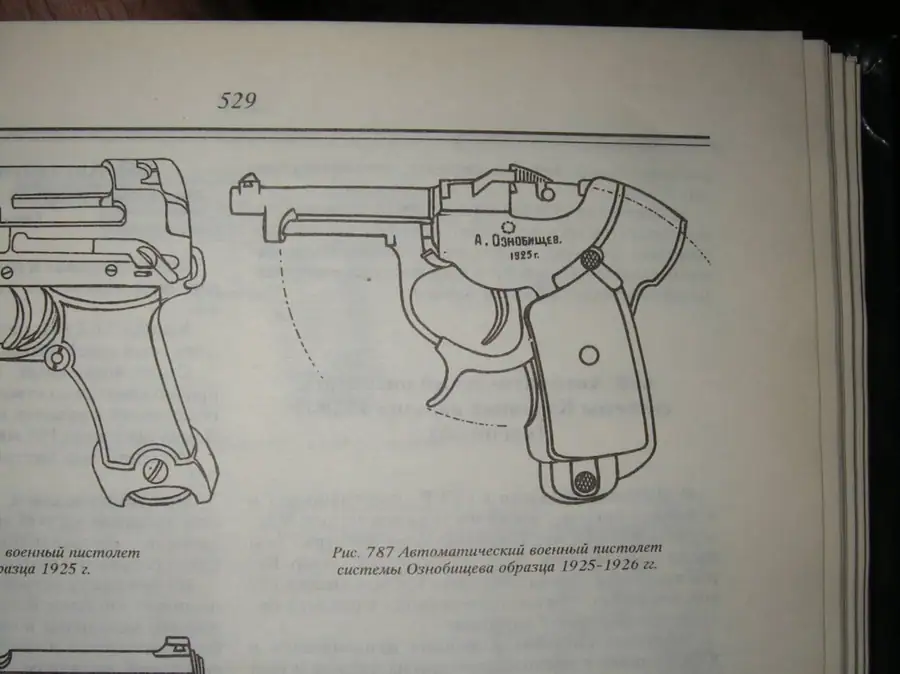

В справочной литературе долгое время бытовал рисунок пистолета Ознобищева с надписью «Ознобищев 1925 г.» и рычажком предохранителя

,

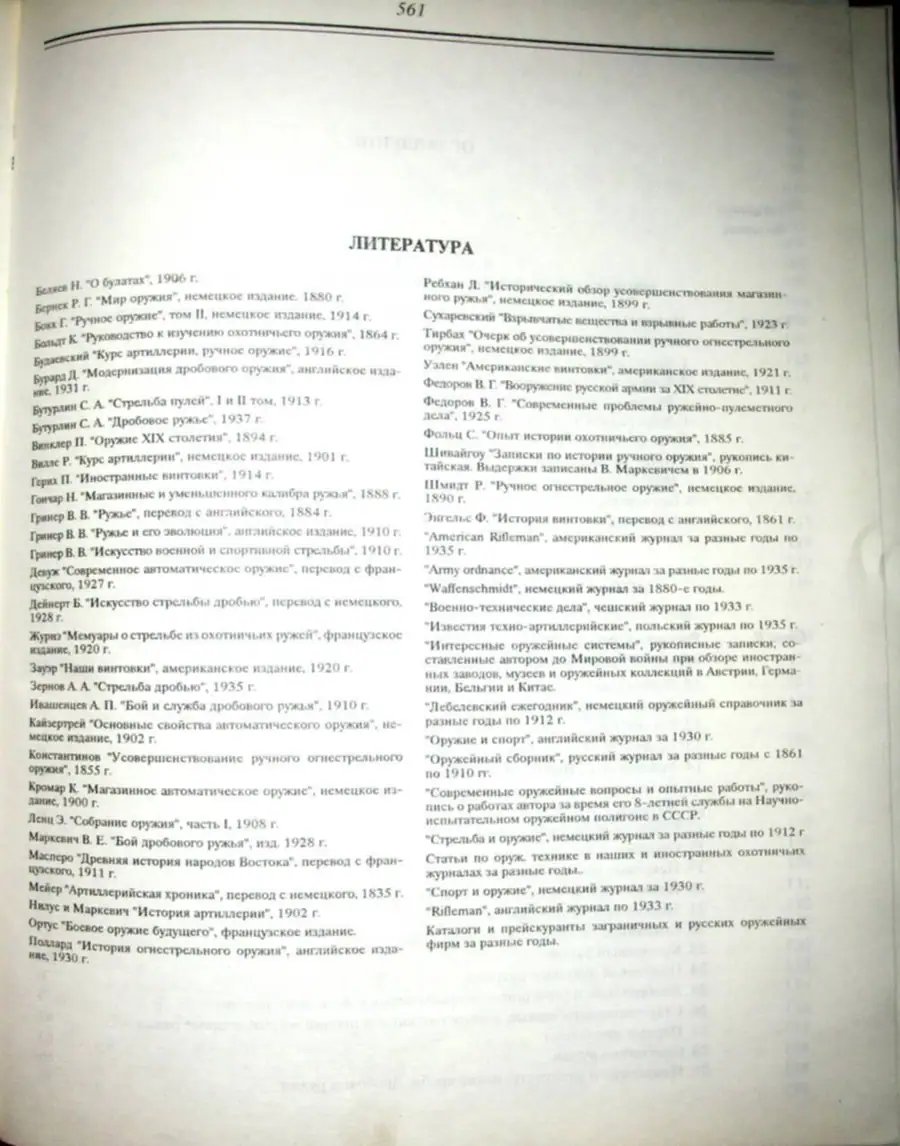

. Первоначально авторство приписывалось А. Б. Жуку, однако выяснилось, что рисунок происходит из материалов В. Е. Маркевича, подготовленных для второго тома труда «Ручное огнестрельное оружие» еще до Великой Отечественной войны

,

.

Сравнение рисунка с реальным образцом показало:

• На оригинальном металлическом пистолете отсутствуют какие-либо надписи и маркировки.
• В акте приема от 14 декабря 1938 года Маркевичем зафиксировано, что оружие поступило без предохранителя и без левой щечки рукояти.

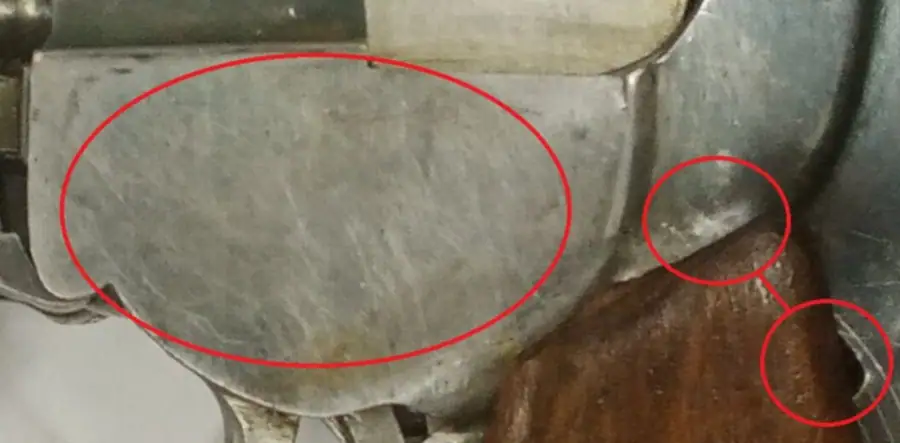

• Существующая сегодня левая накладка рукояти установлена в ходе более поздней реставрации, при этом она перекрыла монтажное отверстие предохранителя

.

Таким образом, рисунок в литературе представляет собой авторскую графическую реконструкцию Маркевича, где он восстановил утраченные детали и добавил поясняющую подпись.

Опытные гранатометы Таубина

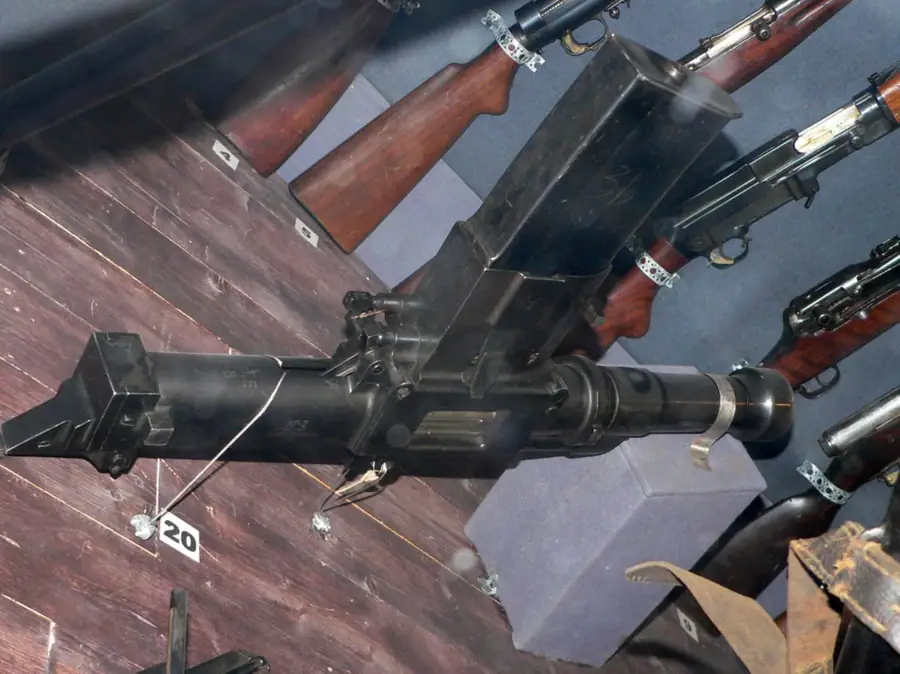

В ходе обсуждения других редких разработок участники отметили статус сохранившихся автоматических гранатометов Таубина. Помимо широко известного экземпляра в музейных фондах, как минимум еще один образец ранней модификации (оснащенный газоотводной автоматикой) находится в экспозиции Музея Победы на Поклонной горе

.
