Револьверы Smith & Wesson русской модели: модификации, реплики и служба

Классификация и различия трех русских моделей

При изучении револьверов часто возникает путаница между американской и русской номенклатурами. Американская третья модель (Model 3) была принята на вооружение в России как 1-я русская модель

.

Модификации револьвера для Российской империи различались следующим образом:

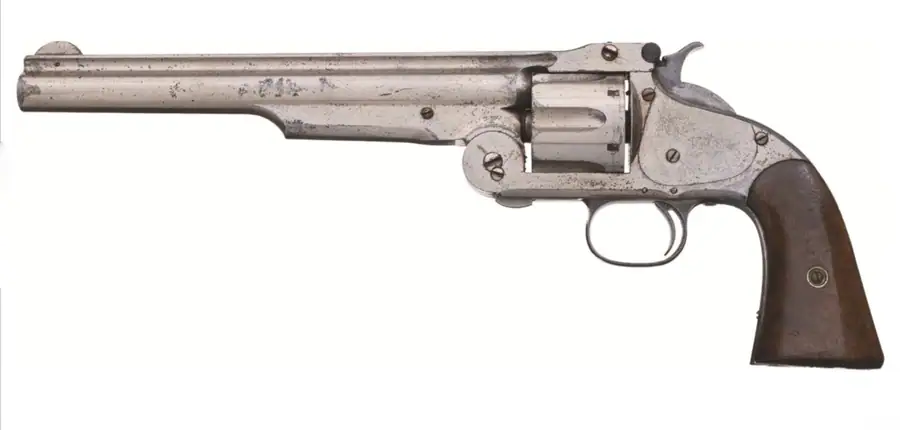

• 1-я русская модель: базовый вариант, соответствующий американской Model 3 с длинным стволом.

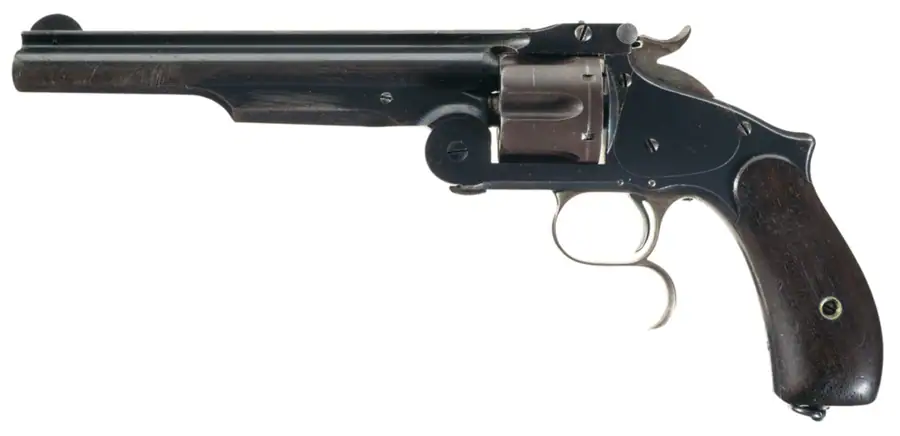

• 2-я русская модель: ствол немного укорочен по сравнению с первой моделью, внедрена новая рамка с измененной рукояткой (характерным «уступом») и новой спусковой скобой со шпорой

.

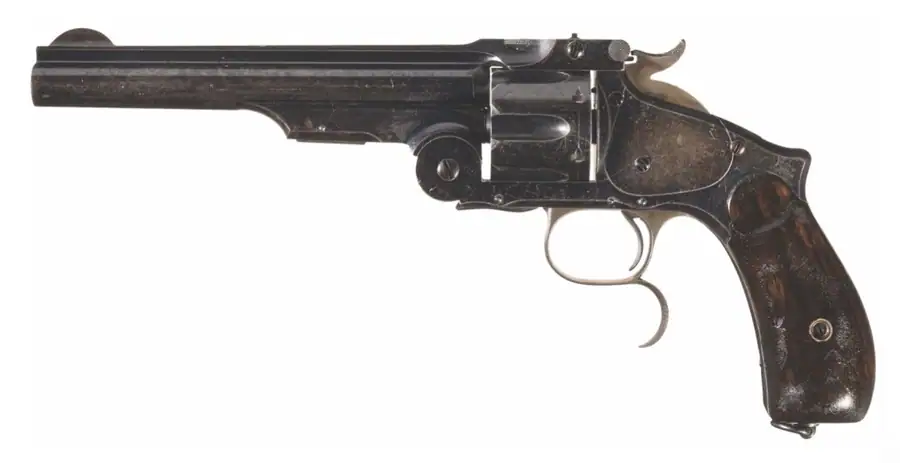

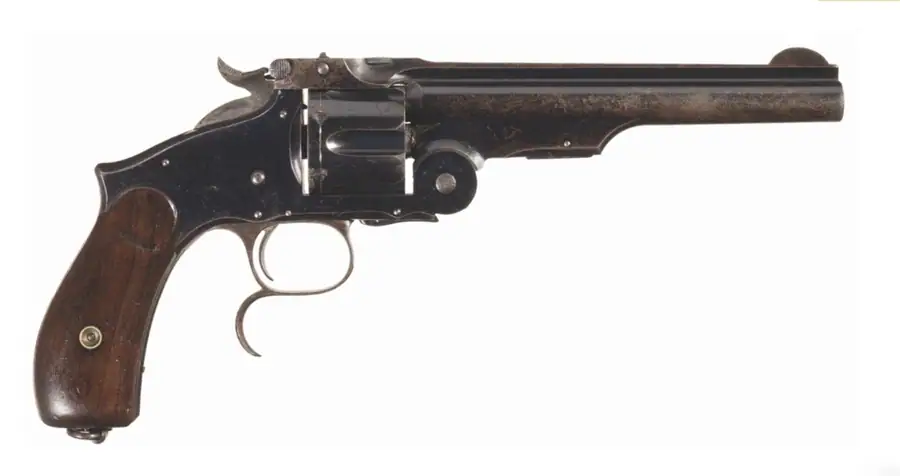

• 3-я русская модель: ствол стал еще более коротким, получил неотъемную мушку и встроенную защелку оси барабана

. В рамку добавлена клавиша (кнопка) отключения экстрактора. При нажатии этой кнопки экстрактор не выдвигается во время переламывания рамки, что позволяет сохранить гильзы в барабане.

Производство таких револьверов осуществлялось как в США, так и в России на Императорском Тульском оружейном заводе (например, экземпляры 1888 года)

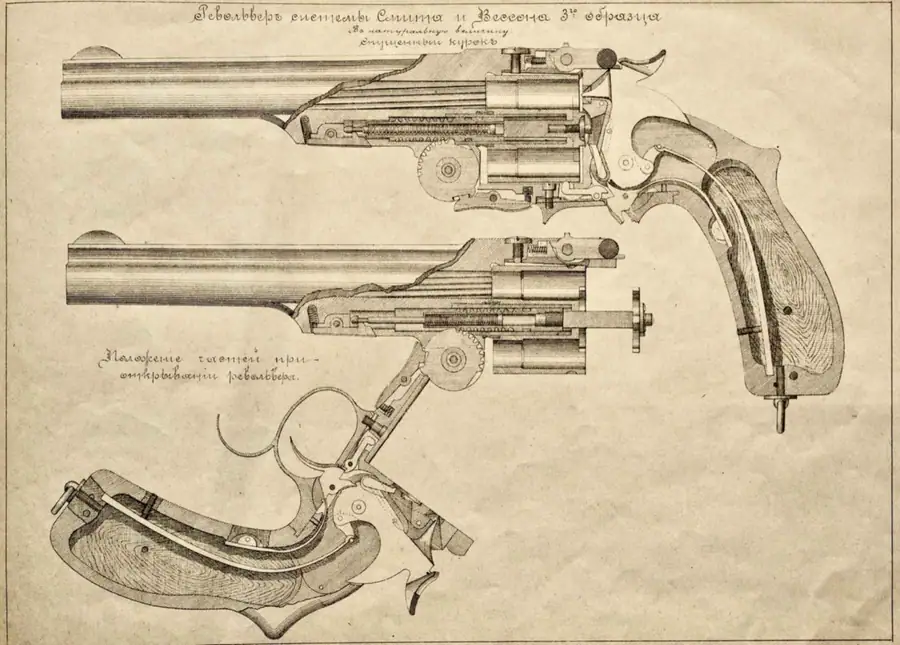

. Устройство третьего образца наглядно показано на профильных схемах в разрезе

.

Несоответствия современных реплик (Uberti)

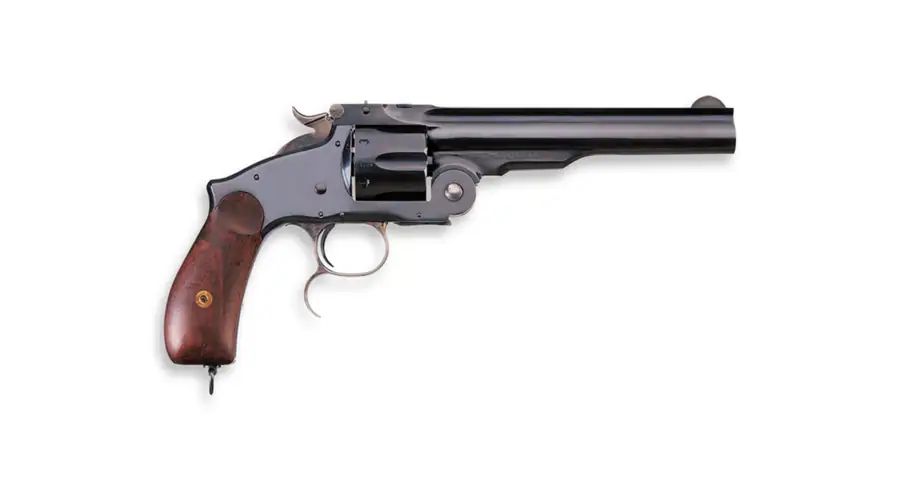

Современные итальянские копии, в частности реплика третьей русской модели производства Uberti, имеют ряд конструктивных расхождений с историческим оригиналом

:

1. Изменена форма рамки в районе кнопки отключения экстрактора.

2. Отсутствует кнопка фиксации оси барабана.

3. Вместо монолитной цельной мушки установлена отдельная мушка на штифте.

Участники отмечают, что производитель, по всей видимости, унифицировал ствол, барабан и узел мушки с деталями реплики револьвера Скофилда (Schofield), получив гибридную конструкцию.

Европейские копии револьвера

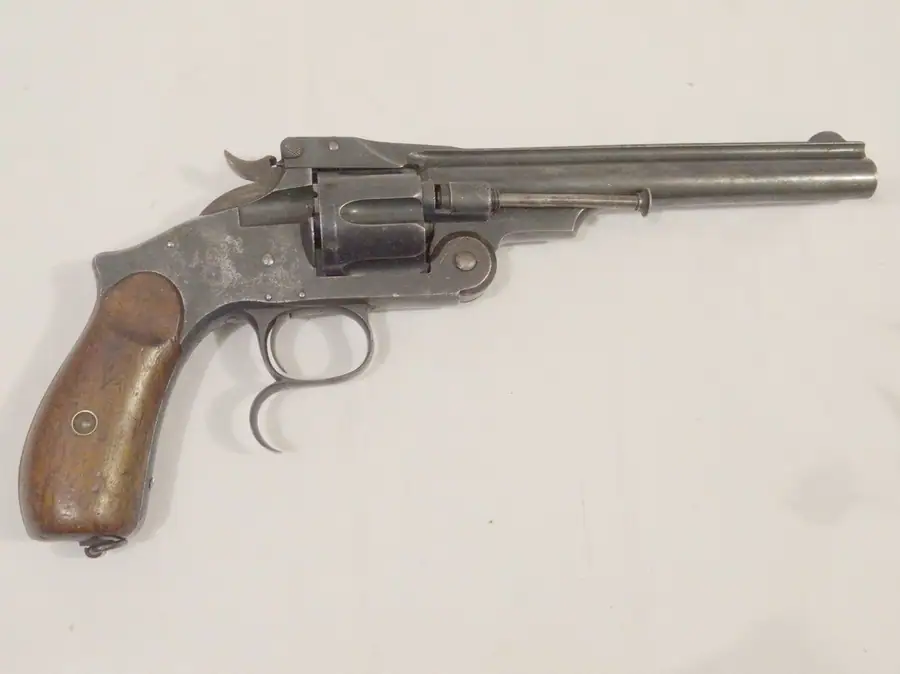

Помимо официальных заказов, во второй половине XIX века европейские оружейники (особенно в Бельгии и Испании) активно копировали американские револьверы под патрон .44 Russian. Встречаются образцы неизвестных производителей общей длиной 317 мм со стволом 17,8 см

.

Главное техническое отличие таких копий от оригинального «русского Смита» — упрощенная система экстракции: вместо коллективного звездообразного экстрактора, срабатывающего при открывании рамки, применен ручной боковой стержень. Для извлечения гильз задний щиток барабана вырезан, а в рамке проделан проход для экстракции стреляных патронов.

Историческое использование и снаряжение

По архивным фотографиям прослеживается длительный боевой путь «Русского Смита»:

• Флот и сухопутные войска РИА: использовался офицерами, нижними чинами Бобруйского дисциплинарного батальона (1890–1900 гг.)

, личным составом 23-й артиллерийской бригады в период русско-японской войны

, а также в ополчении времен Первой мировой войны (декабрь 1914 г.)

. Револьверы продолжали применяться во время Революции и Гражданской войны

, а отдельные экземпляры сохранялись вплоть до 1950-х годов, о чем свидетельствуют снимки советских моряков

.

• Вопрос штатного подсумка: на фотографиях полковых музыкантов (горнистов, флейтистов) периода правления Александра III зафиксированы компактные кожаные поясные сумочки

,

. На форуме выдвинуто предположение, что это могли быть специализированные подсумки под револьверные патроны .44 Russian, хотя конструкция и уставной статус оригинального снаряжения для боекомплекта Смит-Вессона остаются предметом обсуждения.
