Самодельный лёгкий складной столик и стул для походов и ПВД

Модернизация походного стульчика

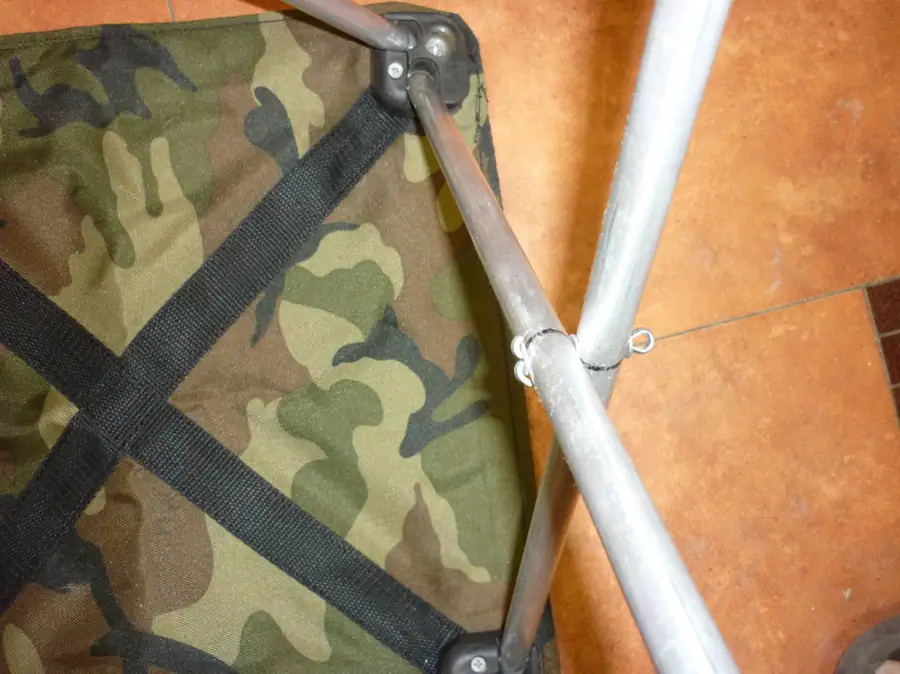

Серийные китайские раскладные стулья со стальным каркасом часто ломаются и имеют избыточный вес. Для решения этой проблемы используются пластиковые крестообразные шарниры от старого стула-донора, а тяжелые стальные трубки заменяются на дюралевые диаметром 14 мм

.

Вместо старой истрепавшейся ткани шьется новое прочное сиденье. В итоге высота стульчика составляет 400 мм (что обеспечивает удобную посадку и подъем), а общий вес конструкции снижается до 900 граммов

.

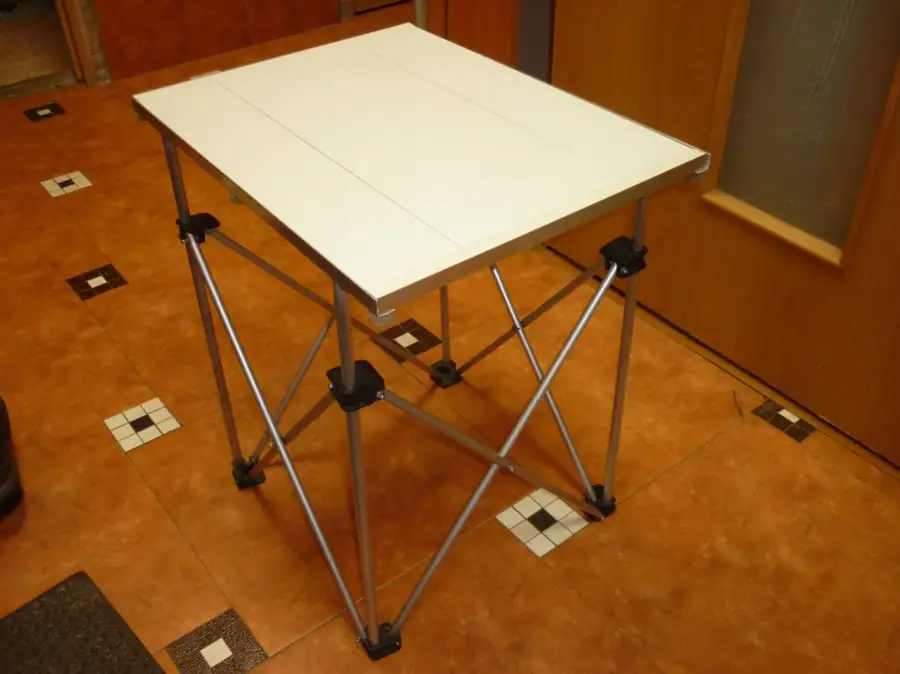

Конструкция и материалы складного каркаса

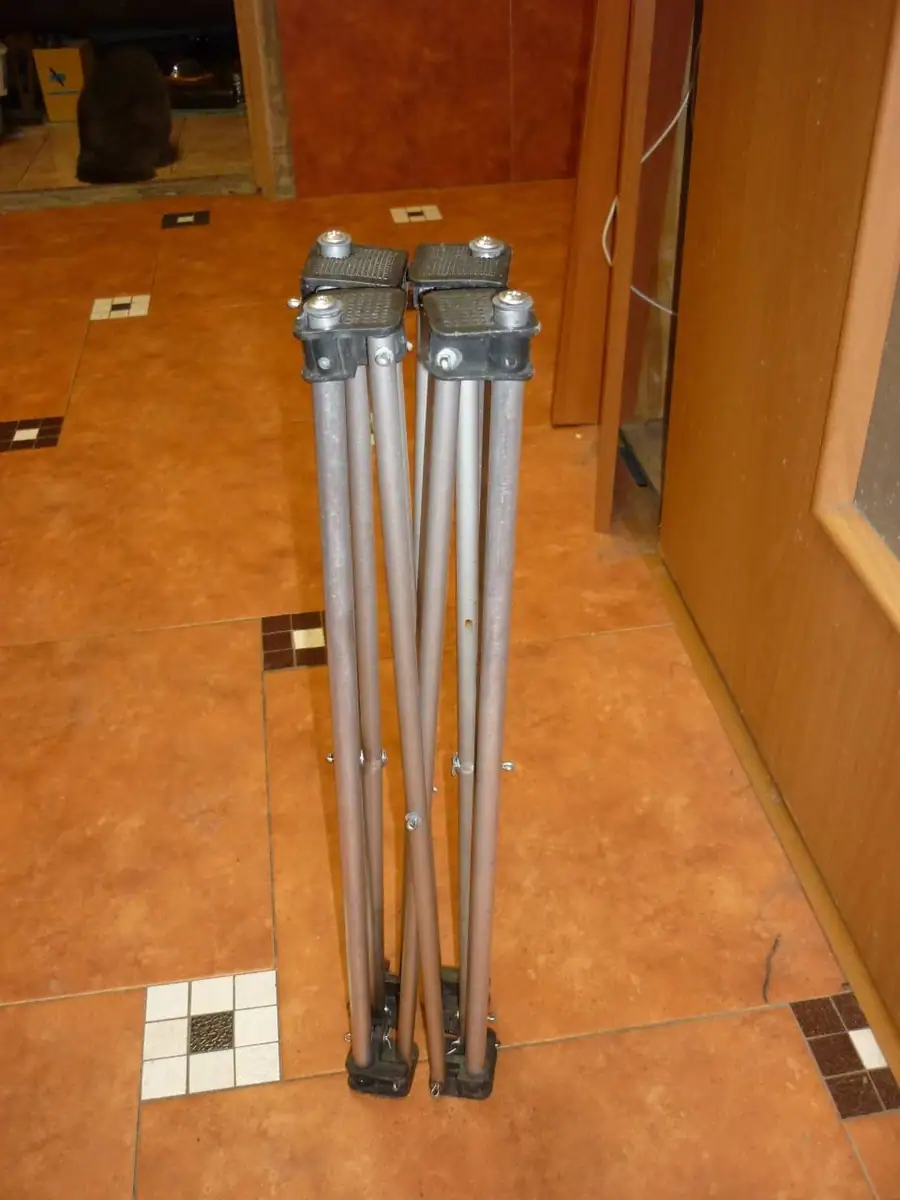

Несущая часть столика выполнена по схеме пространственной складной крестовины («станка»). Для ее сборки применяются детали от отслужившей складной мебели и стандартный прокат из строительных магазинов:

• 8 наклонных распорок: дюралевые трубки диаметром 8 мм или 10 мм

;

• 4 вертикальные стойки: трубки диаметром 10 мм или 12 мм (высота стола задается длиной этих элементов);
• П-образный профиль 500 мм;
• Крепеж: болты, гайки, шайбы и шплинты

.

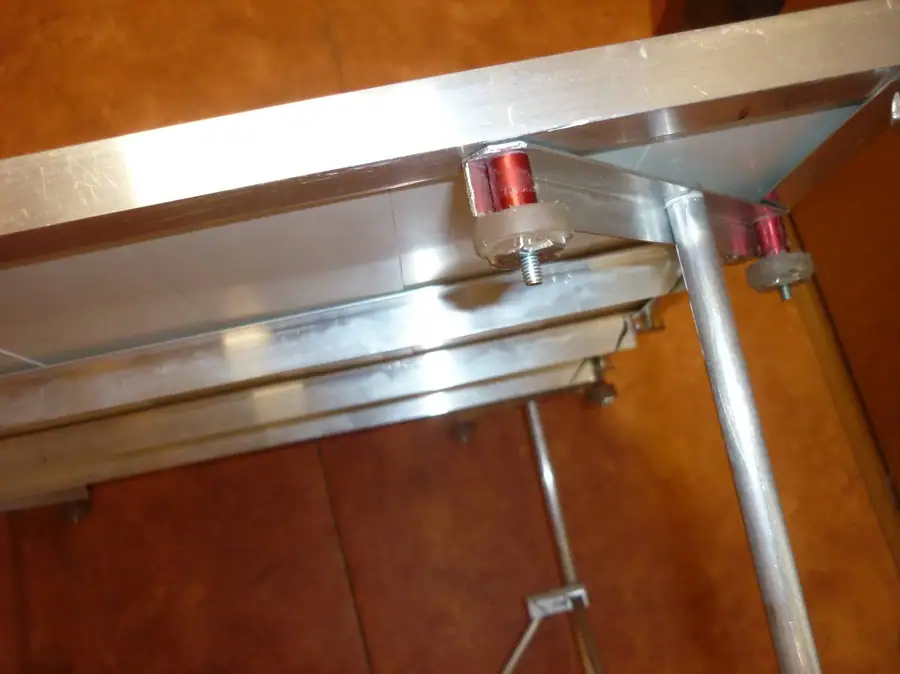

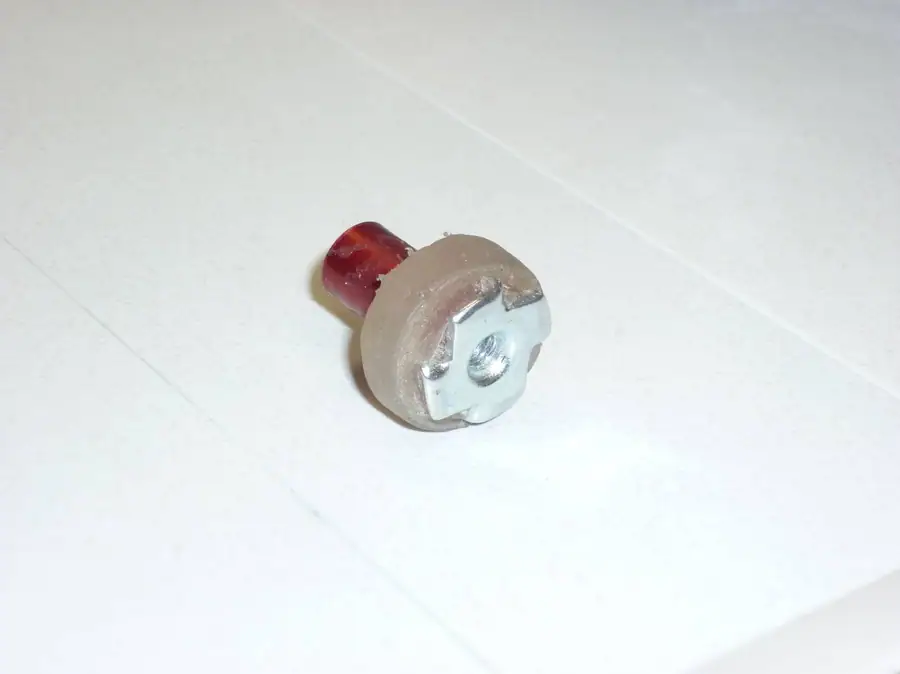

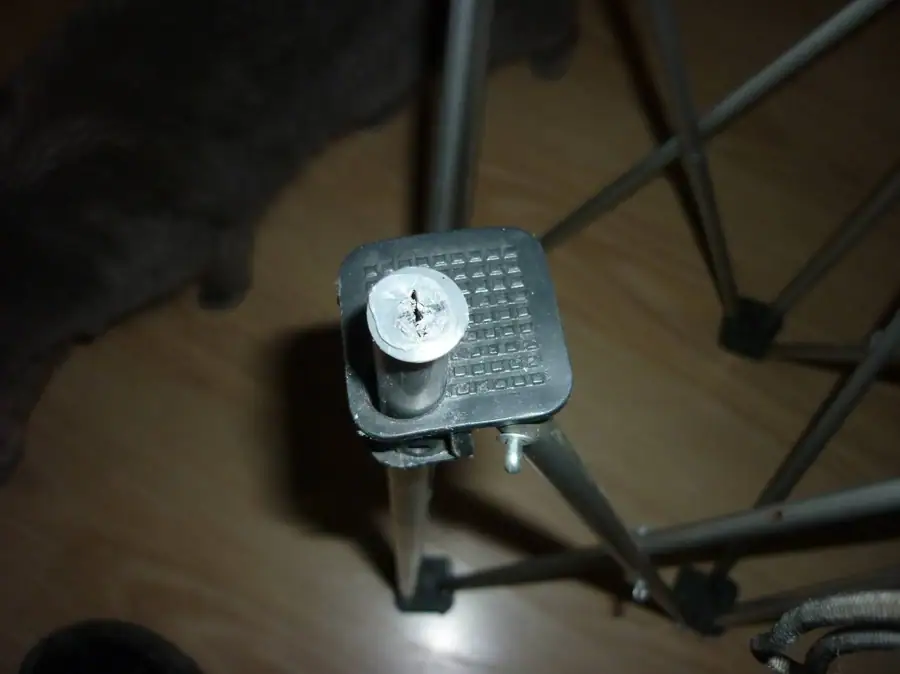

Отверстия под шарниры требуют точной и аккуратной сверловки во избежание перекоса рамы. Вес готового дюралевого каркаса составляет около 700 граммов. В верхние торцы вертикальных трубок запрессовываются обычные пластиковые дюбели под винты, обеспечивающие жесткую фиксацию рабочей поверхности.

Варианты столешниц

Конструкция складной рамы универсальна и позволяет использовать различные съёмные столешницы в зависимости от задач

:

1. Пластиковые панели 10 мм. Оптимальный вариант для пеших выходов. Размеры рабочей поверхности — 0,47 х 0,36 м (площадь ~0,17 кв. м). Панели усиливаются поперечными уголками. Для защиты от соскальзывания предметов и ветра на поверхность натягивается тканевая скатерть на резинке

.

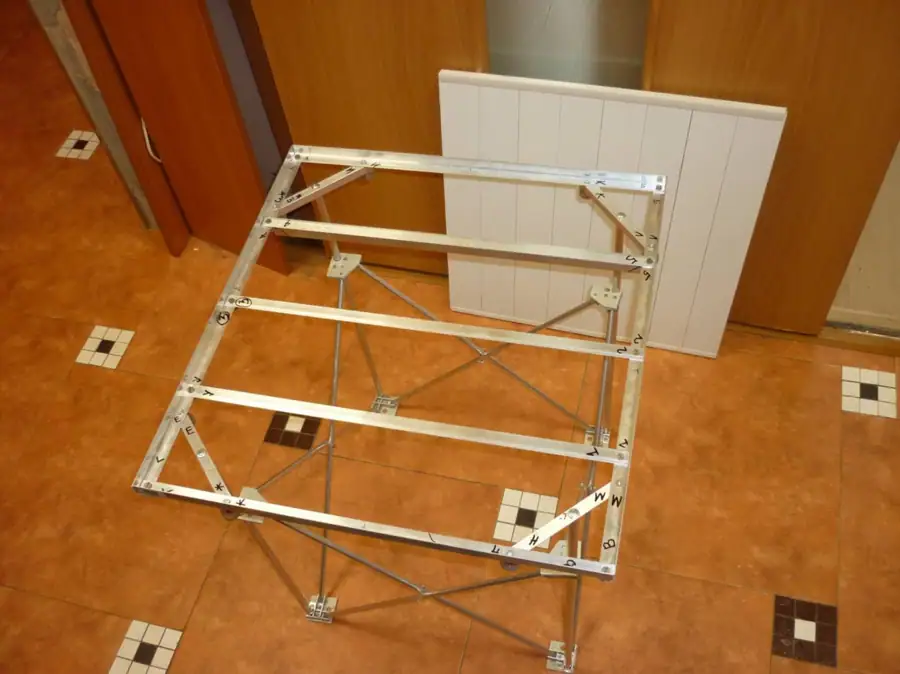

2. Увеличенная панель. Столешница большего формата с тремя поперечными уголками жесткости. Из-за обилия крепежа и веса больше подходит для автотуризма

.

3. Стеклотекстолит. Прочный лист толщиной 3 мм с четырьмя отверстиями по углам, надеваемый непосредственно на стойки каркаса

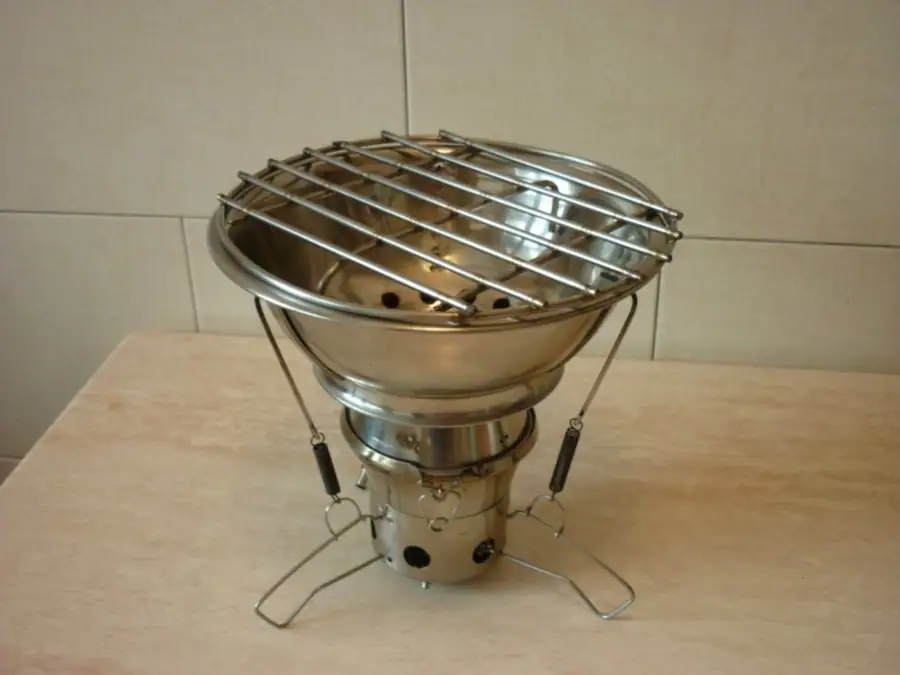

. Применяется для полевой кухни и работы с портативными печками и горелками. В обсуждении отмечалось, что механическая обработка стеклотекстолита требует защиты дыхательных путей от стеклянной и полимерной пыли, однако в готовом виде при нормальной эксплуатации материал безопасен.

4. Алюминиевый композит (дибонд). Листовой материал толщиной 4 мм рассматривался как альтернатива, однако при удельном весе 4,75 кг/кв. м панель аналогичного размера весит около 0,8 кг, что делает ее тяжелее пластика.

Дополнительно под рабочей зоной стола можно закрепить сетчатый мешок (сетку для стирки деликатных тканей) или пакет для сухих бытовых отходов

.

Транспортировка и полевые испытания

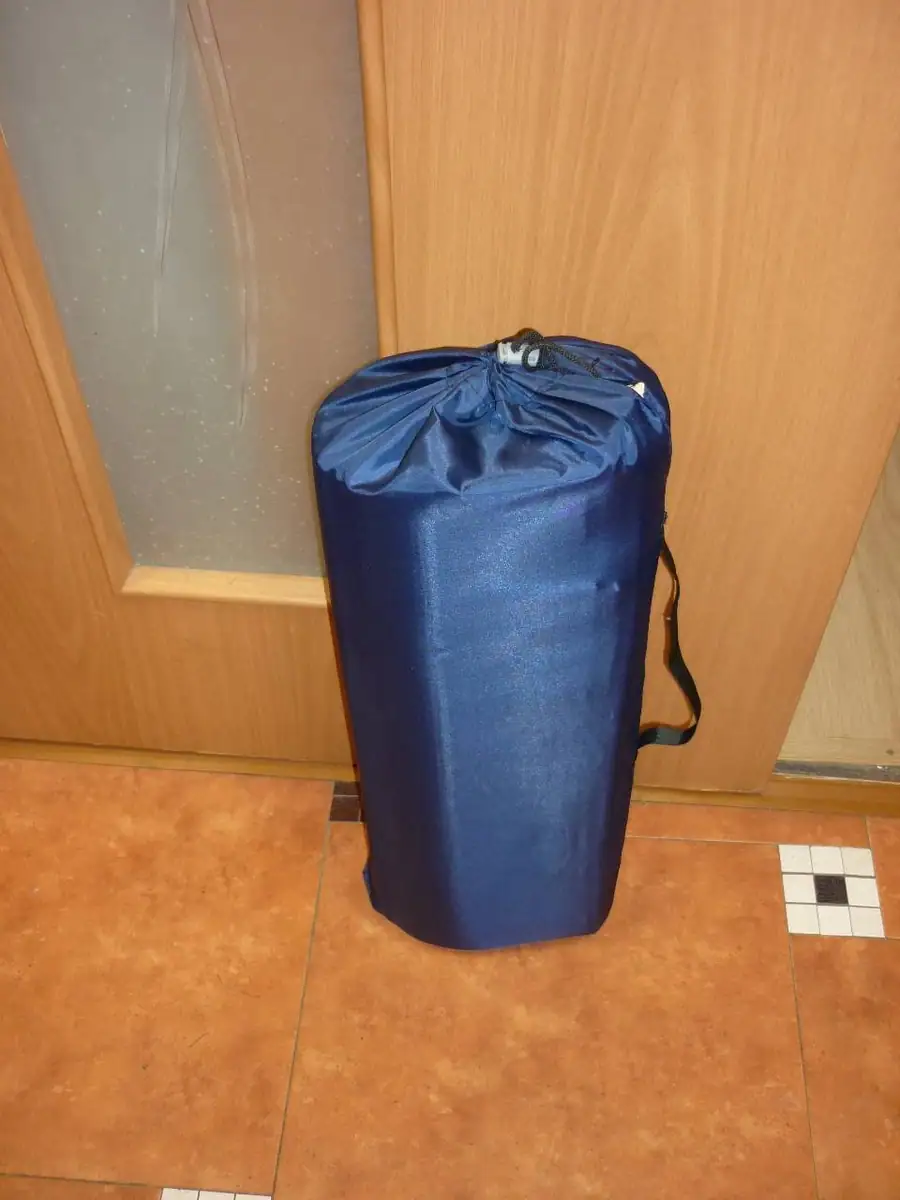

Складной каркас заворачивается в рулонную пенку или коврик и убирается в специальный тканевый чехол, который крепится снаружи походного рюкзака

,

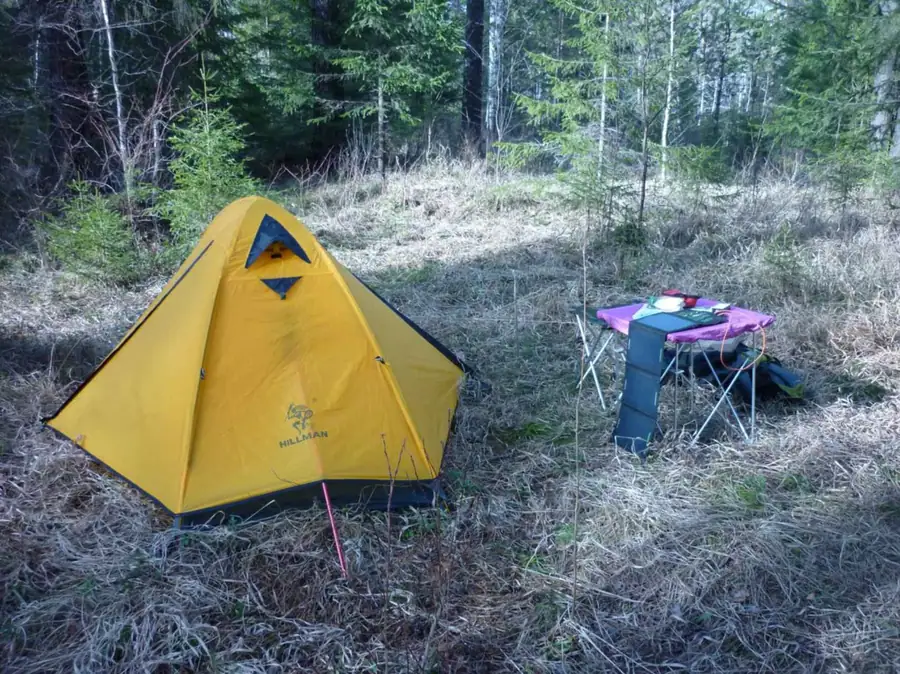

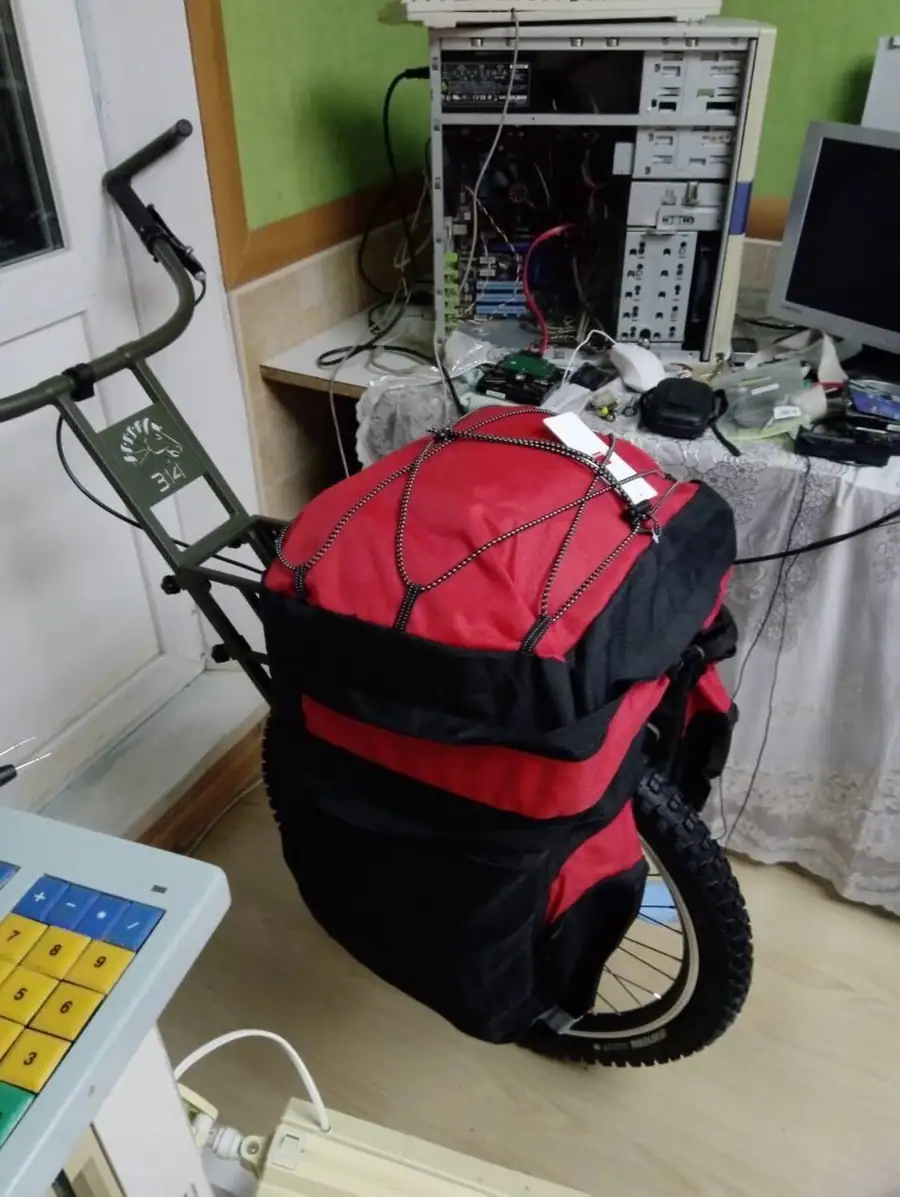

. Комплект успешно прошел многократные полевые тесты во время майских выездов, на фестивалях, в детских лагерях и в пеших походах, в том числе с применением одноколесной грузовой тележки «ПиКонь»

.
