Разработка высокодетализированной трехмерной модели ВСС «Винторез»
В теме рассматривается процесс создания детализированной трехмерной модели специальной снайперской винтовки ВСС «Винторез» (индекс ГРАУ 6П29). Проект реализован исключительно в целях создания наглядных учебных пособий с детальной проработкой всех внутренних механизмов. Участники обсуждают геометрические нюансы узлов…
Создание трехмерной модели и назначение разработки

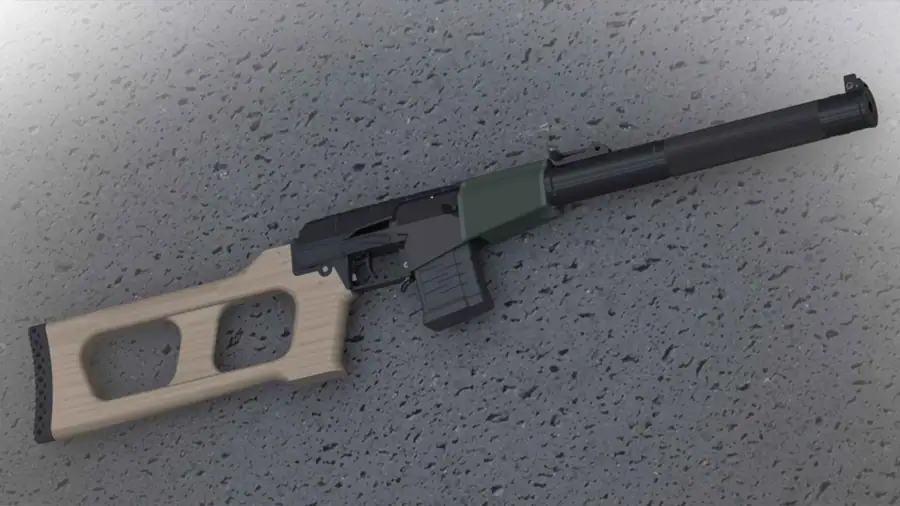

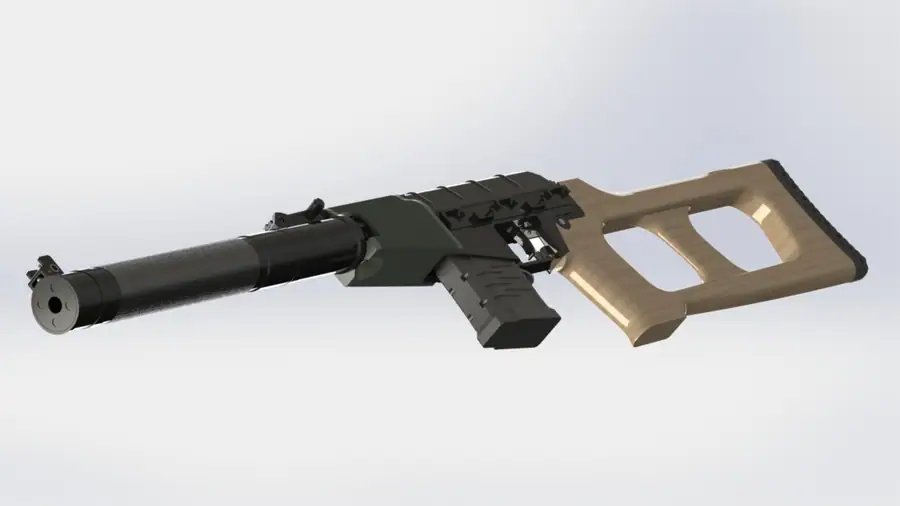

Модель ВСС «Винторез» разрабатывалась на основе замеров оригинальных деталей реального стрелкового комплекса
. Автор проекта подчеркивает, что разработка создана исключительно для визуализации и подготовки наглядных учебных пособий и не имеет возможностей или отношения к производству боевого оружия. В процессе трехмерного моделирования были реконструированы не только внешние контуры винтовки, но и ее внутренняя компоновка
. Для наглядного просмотра интерактивная модель распространяется в виде самораспаковывающегося исполняемого файла, запускаемого без необходимости установки тяжелых инженерных САПР
.
Внутреннее устройство и детализация механизмов

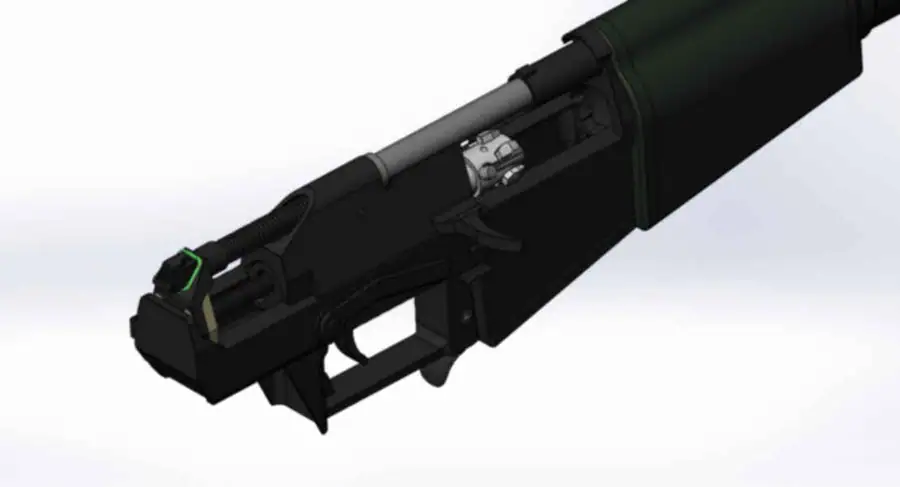

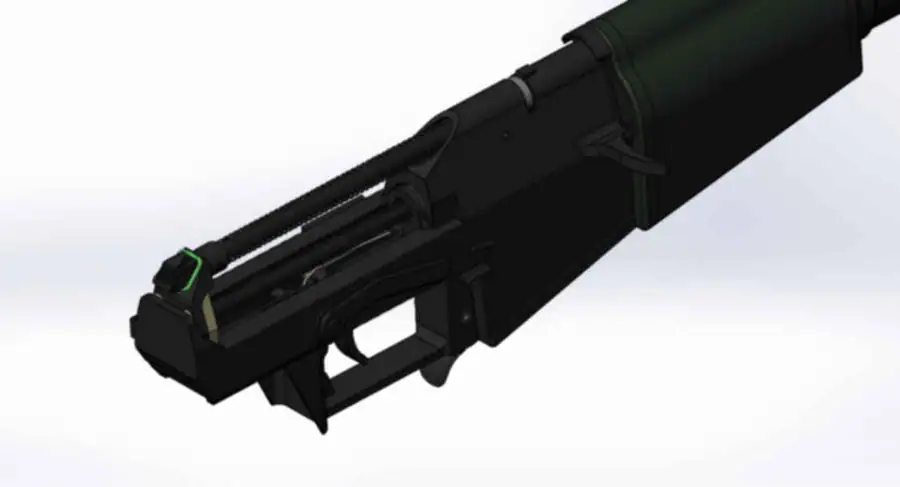

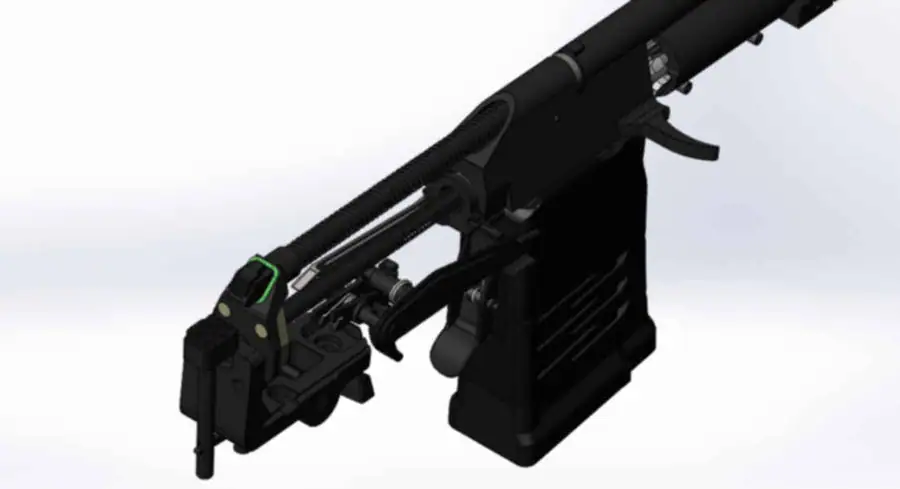

Основной акцент в работе сделан на предельно точной детализации узлов автоматики. В модели подробно воссозданы ствольная коробка, детали ударно-спускового механизма (УСМ), возвратный механизм и затворная группа
,
. Отдельное внимание уделено сборке УСМ, геометрия и взаимодействие деталей которого показаны крупным планом
,

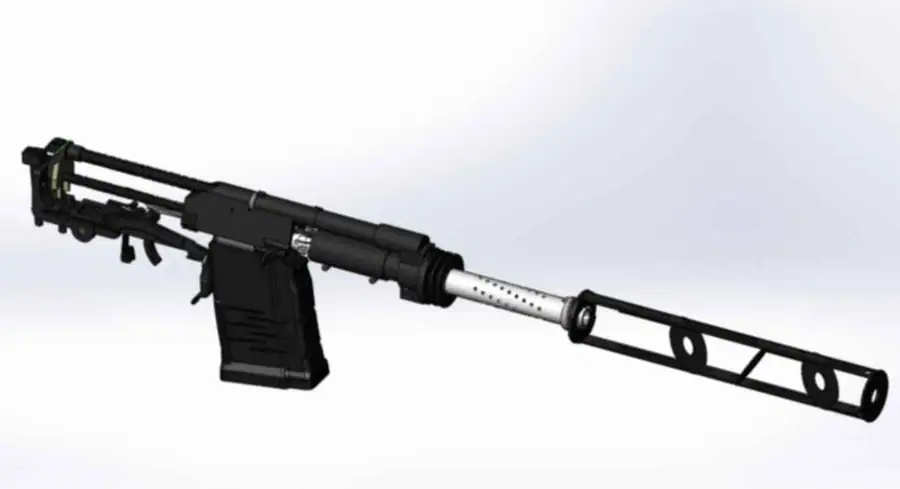

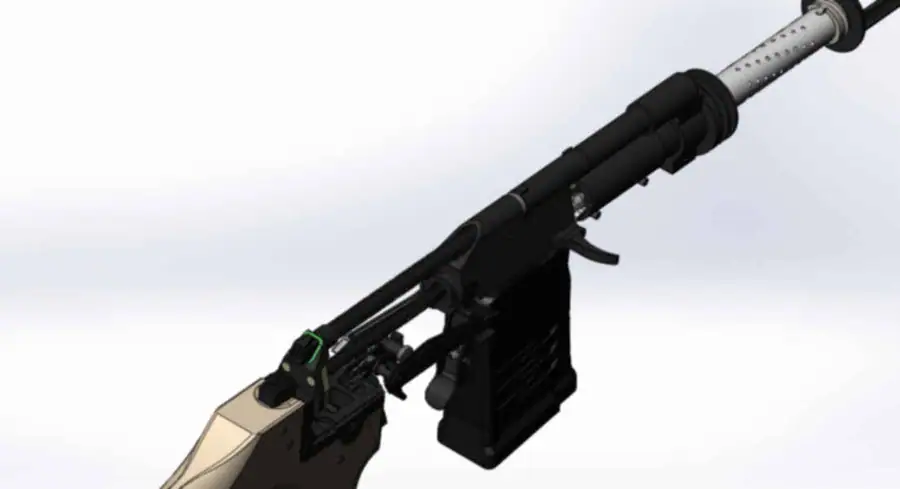

. Для демонстрации работы автоматики участники подготовили информативные рендеры с продольными и поперечными разрезами механизмов.
Корректировка геометрии и аутентичность деталей

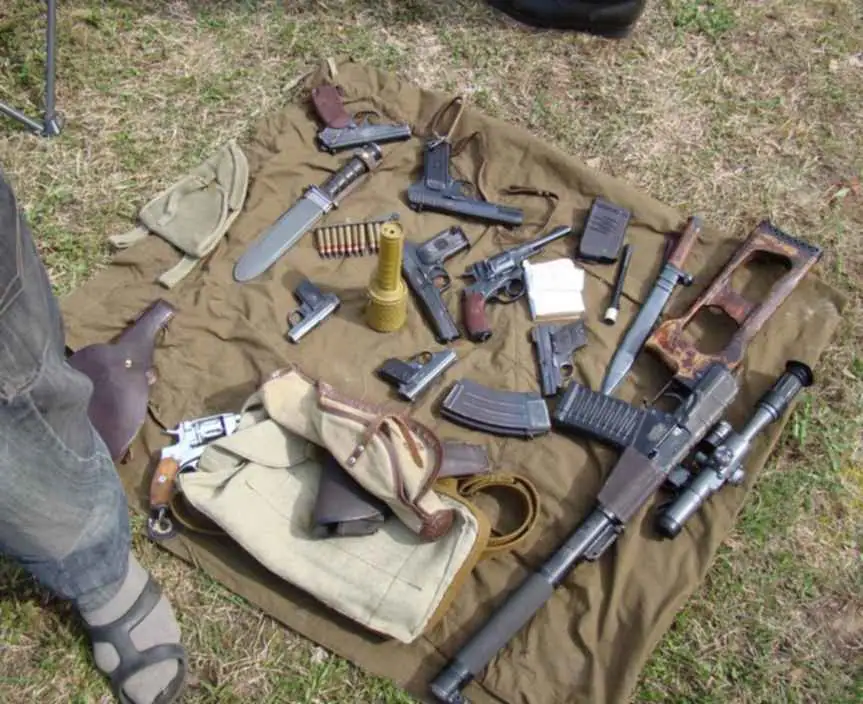

В ходе обсуждения геометрия модели сверялась с оригинальными комплектующими винтовки ВСС. Владельцы оригинальных деталей указали на мелкие неточности ранней версии: в частности, в трехмерном макете толщина нижней стенки пластикового цевья оказалась избыточной, а его текстура не передавала шероховатость заводского пластика. Кроме того, участники обменивались данными измерений реальной ствольной коробки
, а также обсуждали внутреннее устройство затворной рамы — в частности, конструктивные особенности узла фиксации затвора внутри рамы.
Перспективы физического воплощения и 3D-печать

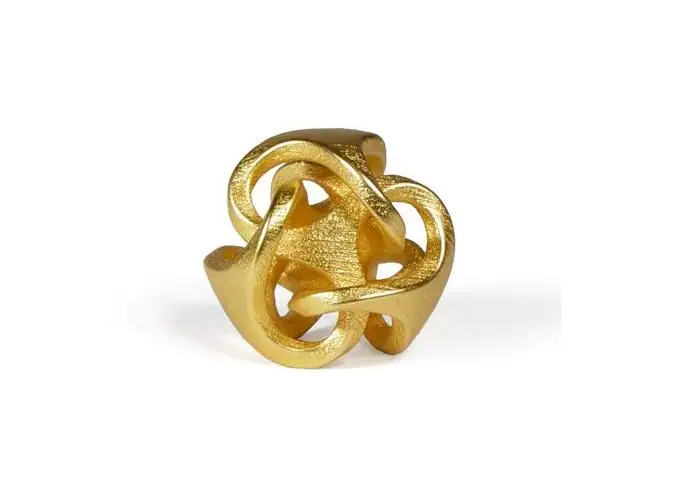

Участники затронули вопрос материализации созданной геометрии на станках с ЧПУ или с помощью трехмерной печати
. Отмечено, что изготовление полноценного макета из пластика или металла через специализированные коммерческие сервисы трехмерной печати потребует значительных финансовых затрат. Кроме того, участники обратили внимание на технологические ограничения печати: шероховатость поверхностей и «замыленность» острых кромок и мелких углов, качество которых сильно зависит от конкретного оборудования.
