Чернобыль по INSAG-7: причины и выводы комиссии

Пересмотр причин аварии: переход от INSAG-1 к выводам INSAG-7

Первоначальный отчет Международной консультативной группы по ядерной безопасности INSAG-1 (1986 год) опирался преимущественно на материалы советской стороны, возлагая вину за катастрофу исключительно на эксплуатационный персонал четвертого энергоблока. Считалось, что вывод реактора в нерегламентный режим на малой мощности при блокировке технологических защит стал достаточной и единственной причиной аварии. Персонал обвинялся в проведении электрических испытаний выбега ротора турбогенератора любой ценой и осознанном отключении аварийных систем.

Опубликованный в 1992 году доклад INSAG-7 кардинально пересмотрел эти выводы после анализа рассекреченных конструкторских данных и отчета комиссии под руководством Н. А. Штейнберга. Эксперты МАГАТЭ установили, что регламентные нарушения со стороны операторов не являлись первопричиной разрушения реактора. Фатальную роль сыграли проектные дефекты реактора РБМК-1000 и органов аварийной защиты, создавшие физические условия, при которых штатный сброс стержней привел к мгновенному разгону мощности вместо останова цепной реакции.

В действовавшем на момент аварии технологическом регламенте отсутствовал прямой запрет на подъем мощности после ее глубокого провала, а также требование о безусловном останове реактора на 24 часа для распада ксенона-135. При падении тепловой мощности примерно до 30 МВт смена приступила к ее подъему для продолжения программы испытаний. Компенсируя йодную яму, операторы извлекли основную группу поглощающих стержней, что снизило оперативный запас реактивности значительно ниже допустимого регламентом предела.

Физика активной зоны: паровой коэффициент и концевой эффект стержней

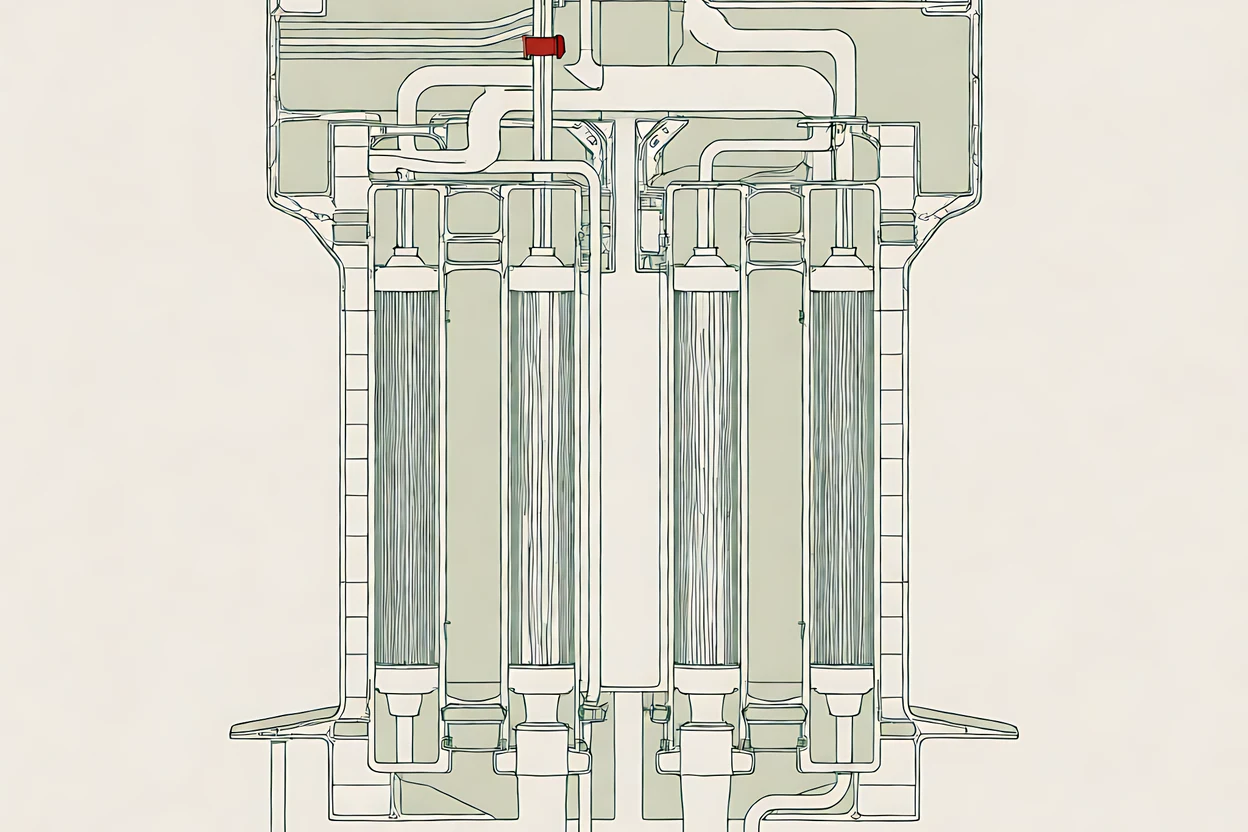

Базовым физическим фактором нестабильности реактора РБМК-1000 являлся положительный паровой коэффициент реактивности, усиливавшийся положительным мощностным коэффициентом на низких уровнях мощности. При локальном вскипании теплоносителя в технологических каналах поглощение тепловых нейтронов водой падало быстрее, чем замедление в графитовой кладке, вызывая лавинообразный рост реактивности. При глубоком выгорании уранового топлива и малом оперативном запасе суммарный паровой эффект реактивности достигал опасных значений до +5 бета-эффективных.

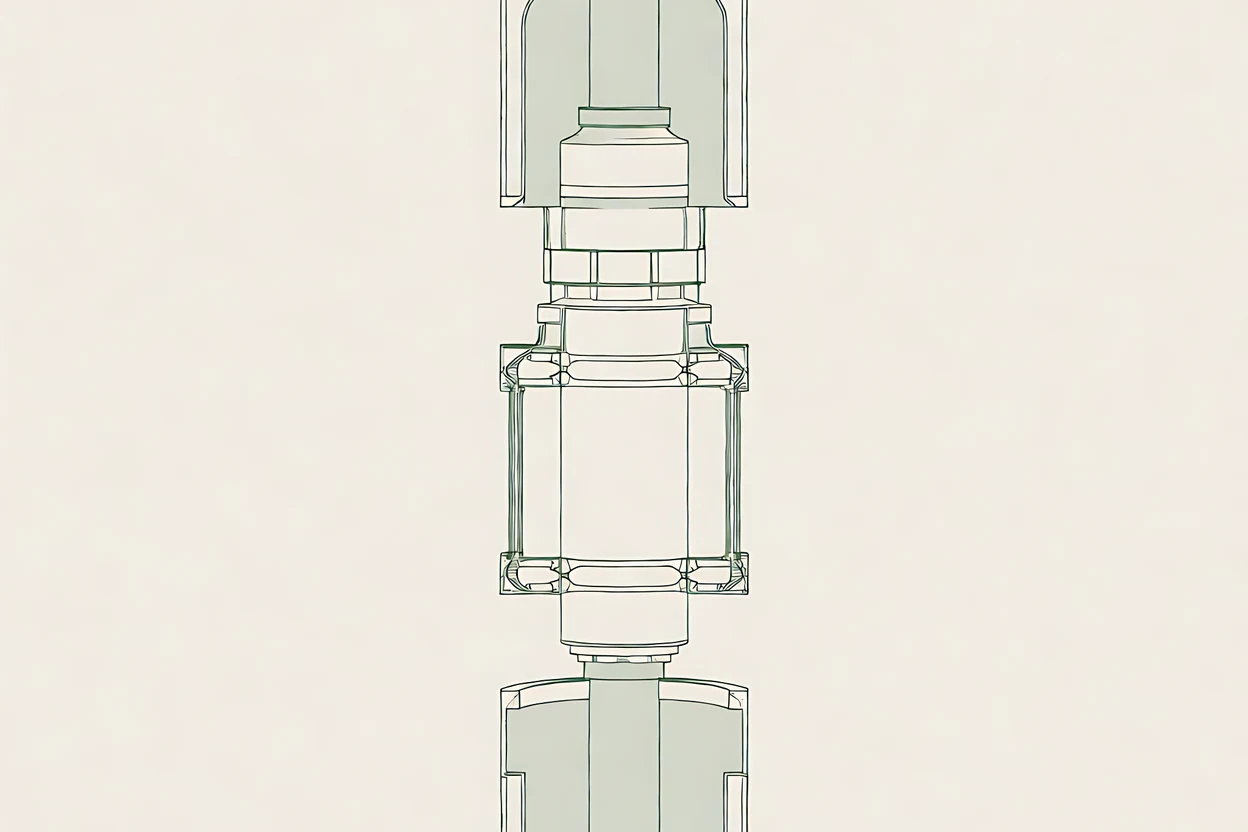

Вторым конструктивным дефектом стала архитектура поглощающих стержней СУЗ. Поглощающая секция из карбида бора снизу стыковалась с графитовым вытеснителем длиной 4,5 метра, предназначенным для вытеснения воды из средней части канала. В крайнем верхнем положении стержня под нижним торцом вытеснителя оставался столб воды высотой 1,25 метра. При нажатии кнопки аварийной защиты АЗ-5 стержни двинулись вниз со штатной скоростью 0,4 м/с, и графитовые вытеснители заместили воду в придонной зоне, кратковременно внеся положительную реактивность вместо отрицательной.

К моменту нажатия кнопки АЗ-5 высотное поле энерговыделения оказалось сильно деформированным: верхняя часть активной зоны была отравлена ксеноном-135, а поток нейтронов сосредоточился в нижней трети. Вытеснение слабо поглощающей воды графитом на фоне исходного искажения нейтронного поля дало локальный всплеск положительной реактивности до расчетного значения около 1 бета-эффективного в секунду.

Совместное действие концевого эффекта и объемного вскипания теплоносителя в нижних трактах каналов перевело реактор в режим разгона на мгновенных нейтронах. Рост тепловыделения привел к фрагментации топливных таблеток, разрыву циркониевых оболочек ТВЭЛов, разрушению технологических каналов и взрывному росту давления в реакторном пространстве с отрывом верхней схемы «Е».

Гидравлический режим и ошибки интерфейса оператора

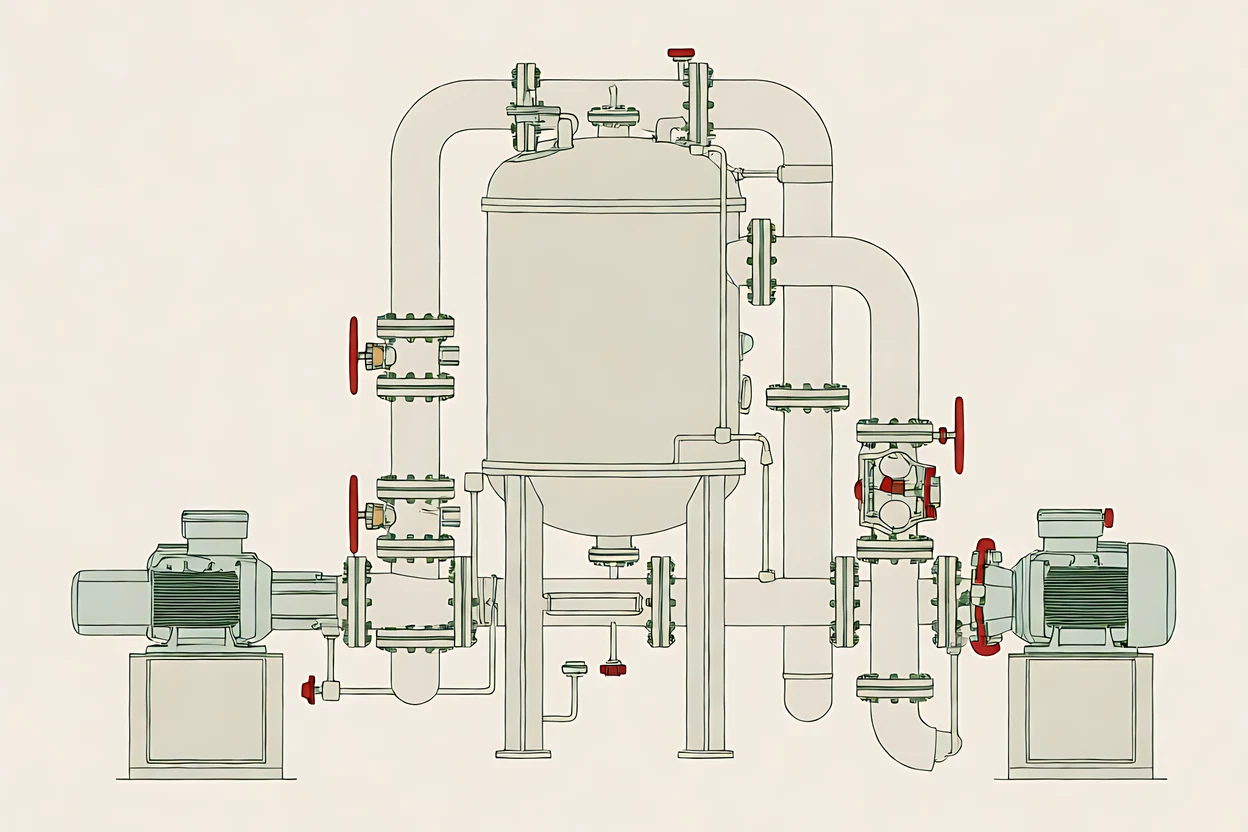

В ходе подготовки к выбегу турбогенератора теплогидравлический контур энергоблока был переведен в предельный режим: к контуру подключили все восемь главных циркуляционных насосов (ГЦН). Суммарный расход теплоносителя через реактор превысил регламентный максимум. Это привело к снижению парообразования и падению недогрева теплоносителя на входе в активную зону до критических значений порядка 1–2 °C, приблизившись к температуре насыщения.

Работа вблизи параметров кавитации и температуры насыщения означала, что любое минимальное возмущение расхода или давления приводило к мгновенному объемному вскипанию воды по всей нижней высоте каналов. Закрытие стопорных клапанов турбины перед выбегом уменьшило расход питательной воды и вызвало повышение давления в барабан-сепараторах с последующим схлопыванием пара и резким гидравлическим ударом.

Интерфейс блочного щита управления не обеспечивал непрерывного отображения ключевых критериев ядерной безопасности. Расчет величины ОЗР выполнялся вычислительным комплексом «Скала» дискретно (с интервалом 10–15 минут), поэтому смена не имела текущей индикации запаса реактивности в реальном времени. В технологической документации ОЗР позиционировался главным образом как средство контроля профиля энерговыделения, а не как фундаментальный порог аварийной безопасности.

Системные дефекты культуры безопасности

В отчете INSAG-7 подчеркивается, что первопричины катастрофы лежали в институциональной сфере и системном дефиците культуры безопасности. Проявление положительного выбега реактивности при сбросе стержней СУЗ было зафиксировано еще в 1983 году во время физического пуска 1-го блока Игналинской АЭС и 4-го блока ЧАЭС. Тем не менее конструкторские организации не довели до станций предупреждающие директивы, а доработку стержней отложили.

Нормативная база проектирования реакторов тех лет содержала внутренние противоречия. Действовавшие «Правила ядерной безопасности АЭС» (ПБЯ-04-74) требовали обеспечения отрицательного мощностного коэффициента реактивности во всех эксплуатационных режимах, однако проект РБМК-1000 был принят в промышленную эксплуатацию с неустранимым положительным коэффициентом на низких мощностях.

Программа испытаний выбега ротора турбогенератора классифицировалась руководством станции как рядовая электротехническая процедура, в связи с чем не проходила экспертизу безопасности со стороны Научного руководителя (ИАЭ им. Курчатова) и Главного конструктора (НИКИЭТ). В программе не были прописаны условия немедленного прерывания испытаний при нестабильности гидравлического или мощностного режима.

Радиоэкологические последствия и поведение изотопов

Разрушение активной зоны и длительное горение графита привели к масштабному радиоактивному выбросу. В атмосферу вышло 100 % инертных газов (ксенон, криптон), 50–60 % йода-131 и около 30 % цезия-137. В ближней 30-километровой зоне основная доля радиоактивности осела в виде диспергированных частиц ядерного топлива («горячих частиц»), состоящих из диоксида урана, матриц циркония и трансурановых радионуклидов (плутоний-239, плутоний-240, америций-241).

Транспорт радионуклидов в почвенном профиле напрямую зависит от типа грунта. В тяжелых глинистых почвах цезий-137 прочно связывается кристаллической решеткой гидрослюд и иллитов, удерживаясь в верхнем слое толщиной 2–5 см. Напротив, в торфяных, песчаных и подзолистых почвах радиоцезий демонстрирует высокую миграционную способность, непрерывно циркулируя в системе «почвенный раствор — мицелий — корни — растительный покров».

Стронций-90, будучи химическим аналогом кальция, присутствует преимущественно в водорастворимых и обменных формах, проникая в грунтовые воды со скоростью 1–2 см в год. Попадая в пищевые цепи, он депонируется в костных тканях млекопитающих, формируя длительное внутреннее облучение кроветворных органов.

Для нейтрализации перехода цезия-137 и стронция-90 в сельскохозяйственную продукцию на загрязненных территориях применяется комплекс мер: глубокая вспашка с оборотом пласта, известкование кислых почв, внесение повышенных доз калийных удобрений для конкурентного подавления всасывания цезия корнями и введение ферроцианидных сорбентов в рацион скота.

Инженерные выводы для полевой радиационной защиты

Опыт ликвидации аварии на ЧАЭС выявил недопустимость смыва радиоактивной пыли высоконапорными водяными струями без ее предварительного связывания. Гидроструйная обработка на открытом грунте и пористых покрытиях приводит к вторичному аэрозольному выносу активности и миграции радионуклидов в микропоры бетона и асфальта. Для надежной локализации применяются пленкообразующие полимерные составы, латексы или лигносульфонаты с последующим механическим снятием корки.

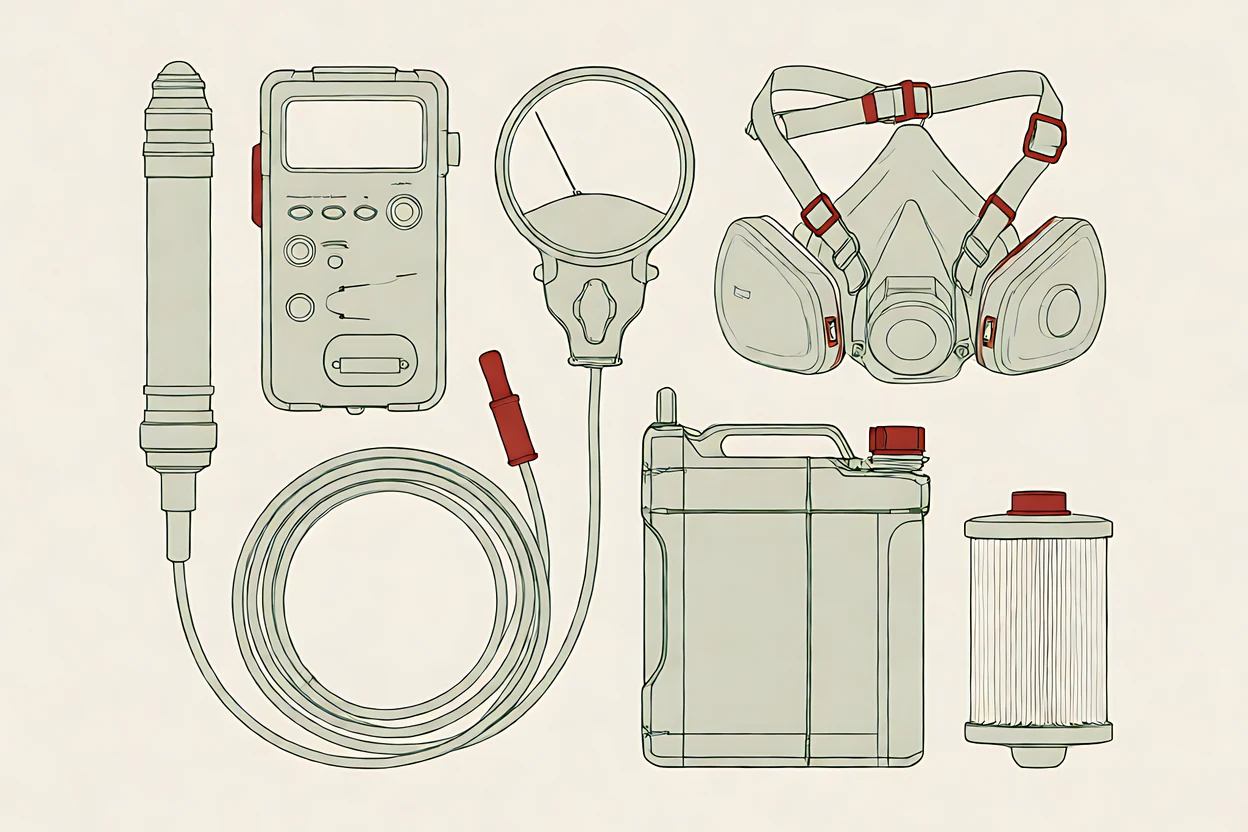

Для индивидуальной защиты органов дыхания при наличии радиоактивных аэрозолей применяются фильтрующие полумаски высокой эффективности (класс FFP3, респираторы ШБ-1 «Лепесток-200»). Однако механические аэрозольные фильтры не задерживают парогазовые фракции (включая метилиодид). Для снижения дозы на щитовидную железу критически важен прием препаратов стабильного йода (йодида калия) в первые часы аварийной фазы.

Полевая радиационная разведка требует обязательного раздельного контроля мощности амбиентного эквивалента дозы гамма-излучения и плотности потока бета-частиц. Основную опасность контактного облучения при дезактивации техники и конструкций создают бета-излучатели (стронций-90 в равновесии с иттрием-90). Стандартные дозиметры в закрытом металлическом корпусе занижают реальную дозовую нагрузку из-за экранирования жесткого бета-излучения.

Измерения поверхностного загрязнения должны проводиться двухканальными приборами с открываемым бета-фильтром по схеме парных замеров на высотах 10 см и 1 м от поверхности. Санитарная обработка техники организуется на пунктах специальной обработки (ПуСО) со сбором, отстоем и последующей фильтрацией радиоактивных сточных вод в замкнутом цикле.

Формуляр: Эксплуатационные и физические характеристики блока № 4 ЧАЭС (INSAG-7)

Частые вопросы

В чем главное отличие выводов INSAG-7 от первоначального советского отчета 1986 года?
INSAG-7 установил, что первопричиной аварии стали конструктивные дефекты реактора и органов СУЗ (концевой эффект стержней и положительный паровой эффект), а не только нарушения регламента операторами. В докладе доказано, что штатное нажатие кнопки глушения АЗ-5 в сложившихся гидрофизических условиях само по себе послужило триггером разгона реактора.

Почему соблюдение оперативного запаса реактивности (ОЗР) являлось критическим фактором?
ОЗР определяет эффективность аварийной защиты. При извлечении почти всех стержней поглощающая способность СУЗ снижалась, искажалось высотное поле энерговыделения, а ввод стержней сверху приводил к вытеснению воды графитом в нижней трети активной зоны, генерируя всплеск положительной реактивности.

Какие ошибки дезактивации по опыту Чернобыля недопустимы в полевых условиях?
Недопустимы гидросмыв струями высокого давления по рыхлым покрытиям без применения связующих рецептур и сухая уборка загрязненных поверхностей. Это вызывает вторичный подъем радиоактивных аэрозолей и проникновение изотопов в поры материалов.
