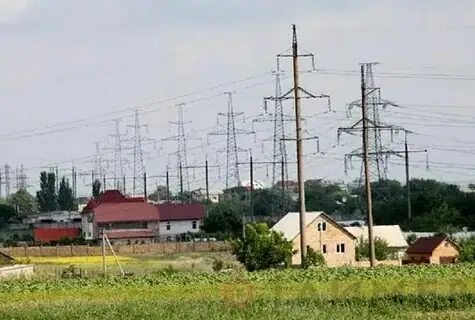

Использование электромагнитной индукции и наведённого напряжения вблизи ЛЭП

Физическая природа эффекта

Явление, которое нередко ошибочно называют «реактивным током», представляет собой классическую электромагнитную индукцию и наведённое напряжение. Переменный ток, текущий по проводам высоковольтной линии (особенно 110 кВ и выше), создаёт переменное электромагнитное поле.

Систему можно рассматривать как воздушный трансформатор с очень большим зазором и отсутствием общего сердечника, где провод ЛЭП выступает первичной обмоткой, а любой протяжённый проводник или катушка под ним — вторичной. Из-за колоссальных потерь в воздухе КПД такой конструкции крайне мал (по оценкам, не более 1–3%), однако высокого исходного напряжения линии (от десятков до сотен киловольт) хватает для фиксации заметного потенциала.

Класс напряжения ЛЭП на практике можно ориентировочно определить по количеству подвесных изоляторов в гирлянде на проводе:

• 35 кВ — от 2 до 4 штук;
• 110 кВ — от 6 до 8 штук;
• 220 кВ — 13–14 штук.

Практические схемы съёма наведённого напряжения

Для снятия потенциала на практике применяются несколько конфигураций:

1. Катушка индуктивности с сердечником. Берётся катушка с большим числом витков медного провода и ферромагнитным сердечником (например, стальным). Чем больше витков и ближе катушка к проводам линии, тем выше выходное напряжение. Металлические защитные кожухи использовать нельзя, так как они экранируют поле.

2. Трансформаторная схема. Рабочий вариант для дежурного освещения погреба под ЛЭП включает небольшой трансформатор (например, от абонентской радиоточки), подключённый к 3 метрам приёмного провода, диодный мост для выпрямления обоих полупериодов и светодиодную сборку от простого фонарика. Такая сборка выдаёт около 1 В, чего достаточно для постоянной работы светодиода.

3. Протяжённая антенна / длинный провод. Проводник натягивается параллельно трассе ЛЭП (например, металлический трос или изолированная линия связи). С одного конца делается заземление, с другого снимается потенциал через выпрямительный диод и сглаживающий конденсатор.

Помимо ЛЭП, схожий эффект наблюдается в бытовых сетях с большим перекосом или потерями на длинных старых линиях: потенциал замеряется между рабочим нулём и качественным независимым заземлением. При перекосе фаз и наличии неучтённых потребителей напряжение между нулём и землёй может составлять от 0,5 до 12 В, питая светодиодную автолампу.

Реальные наблюдения и замеры

Участники практических наблюдений зафиксировали следующие параметры наведённых токов:

• Монтаж 70-метрового стального троса (6 мм в виниловой изоляции) под ЛЭП на высоте 7–8 метров от нижнего кабеля дал 87 В между срезом троса и металлическим столбом.
• Линия телефонной связи из оцинкованной проволоки протяжённостью 17 км, шедшая параллельно фидеру 10 кВ с соблюдением охранной зоны 10 метров, давала напряжение порядка 40 В относительно земли. Автомобильная лампа на 12 В горела от неё вполнакала из-за малой силы тока.
• Провод, припаянный к автомобильной лампочке, будучи поднятым на шесте под мощной ЛЭП и заземлённым вторым концом, зажигает нить накала.
• При поездках на велосипеде под мощными ЛЭП металлическая рама и руль способны накапливать ощутимый статический и индукционный заряд (вплоть до ударов в 100–150 В через кожаные перчатки).

Юридические ограничения и вопросы безопасности

Любые манипуляции вблизи действующих ЛЭП сопряжены со смертельной опасностью и правовой ответственностью:

• Охранные зоны. В России охранная зона для линий ВЛ-10 кВ составляет 10 метров, а для ВЛ-500 кВ — 30 метров от крайних проводов. Любые постройки, натягивание проводов, складирование материалов и несанкционированные работы в этих зонах категорически запрещены.
• Претензии энергетиков. Регулярные обходы линий службами эксплуатации выявляют посторонние провода и контуры. Попытки освещения парников или хозяйственных построек за счёт наведёнки заканчиваются демонтажем установок и конфликтами с энергосбытовыми организациями, трактующими это как хищение ресурса, поскольку съём мощности незначительно, но реально нагружает передающую линию.
• Угроза для жизни. Приближение длинных предметов к проводам под напряжением может привести к пробою воздушного промежутка и мгновенному смертельному поражению электрической дугой.
