Клеи, клеевые ленты и составы: характеристики, термостойкость и специфика склеивания сложных материалов

Аэрозольные клеи высокой прочности и их термостойкость

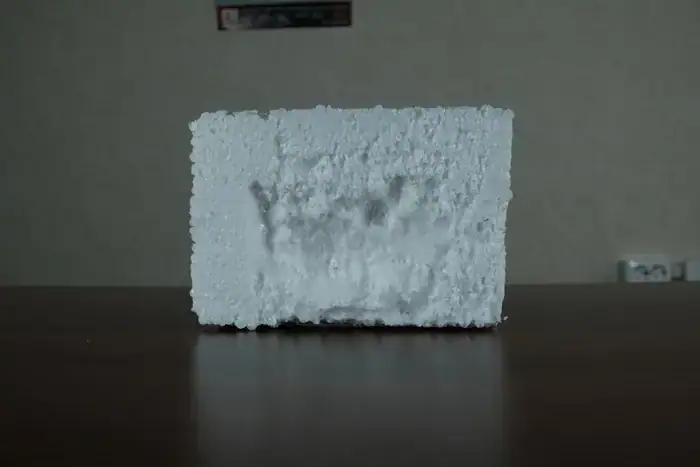

При выборе аэрозольных клеев критическую роль играют прочность соединения и температурный диапазон эксплуатации. Например, клей Tesa 60021 рассчитан на работу в диапазоне от -20 до +60 °C, а 3M Super 77 — от -30 до +66 °C. Эти составы подходят для легких задач (пенопласт, ткани, поролон), но не справляются при сильном нагреве, возникающем, например, на кузове автомобиля в летний период (до +80 °C).

Для более жестких условий и тяжелых соединений используются усиленные составы:

• Tesa 60022: рабочий диапазон от -30 до +80 °C постоянно и до +100 °C кратковременно;
• 3M 90: температурный режим от -30 до +80 °C.

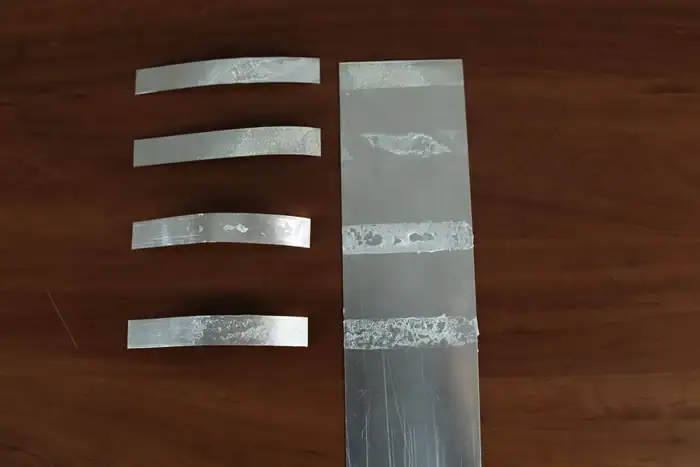

Тесты на склеивание пластин металла показывают заметную разницу: при испытании на отрыв образцы, соединенные клеями Tesa 60022 и 3M 90, выдерживают значительно большую нагрузку по сравнению с предшественниками Tesa 60021 и 3M Super 77.

Монтажные ленты и фторопласт (ПТФЭ)

Среди специализированных клеевых материалов выделяются односторонние ленты на основе политетрафторэтилена (ПТФЭ, тефлон, фторопласт-4), такие как Tesa 4820 и 4830. Материал отличается высокой термостойкостью, износостойкостью и химической инертностью. В промышленной практике также активно используются акриловые монтажные ленты высокой прочности, прозрачные скотчи для стекла и пластиков, а также герметизирующие ленты для автомобильной отрасли.

Двухкомпонентные полимерные составы

Для высокопрочного склеивания разнородных материалов применяются двухкомпонентные составы, такие как «Энеклад Супербонд». Состав способен выдерживать нагрузку до 110 кг на 1 см² без глубокой предварительной подготовки поверхности и подходит для фиксации большинства материалов, включая стекло. К его эксплуатационным неудобствам относят крупную фасовку (упаковки по 1 кг) и необходимость строгого соблюдения пропорции смешивания компонентов (1:10). При этом данный клей не предназначен для соединения полиэтилена.

Склеивание полиэтилена

Полиэтилен относится к категории трудносклеиваемых пластиков, особенно полиэтилен низкого давления (ПНД). Для работы с ним и полипропиленом используются специализированные составы:

• Двухкомпонентные акрилатные клеи (например, Easy-Mix PE-PP от Weicon, V-Strong GELIAHAO 302);
• Клеи серии БФ-2 и БФ-4;
• Специальные модифицированные составы на эпоксидной основе;
• Цианакрилатные клеи с праймером (в частности, составы марки Loctite).

На практике восстановленная полиэтиленовая шестерня (крепление к валу), склеенная составом Loctite с выдержкой под нагрузку в течение 24 часов строго по инструкции, успешно отработала три месяца до прибытия замены.

Подготовка и окрашивание стеклопластика

Стеклопластиковые детали требуют строгого соблюдения технологии при склеивании и нанесении лакокрасочных покрытий. Непосредственная адгезия эпоксидной смолы к гладкому затвердевшему стеклопластику крайне слабая.

Для обеспечения надежного сцепления и покраски применяются следующие правила:

1. Обязательное создание механической шероховатости («зашершавливание» поверхности абразивом);

2. Тщательное обезжиривание спиртом;

3. Использование исключительно эпоксидных грунтовок и эпоксидных красок (другие составы на материале держатся плохо);

4. Отказ от самостоятельного кустарного колерования смолы посторонними пигментами при выклейке деталей, так как это снижает прочность композита.
