Автономная генерация своими руками: гидро-, ветро- и механические установки

Гидроэнергетические решения: микро-ГЭС и водовороты

Простейшая схема рабочей микро-ГЭС строится на базе перепада высот: вода от источника отводится через арык в накопительный бассейн, откуда подается по наклонной 10-сантиметровой трубе (например, пожарному рукаву) на лопасти водяного колеса. При расходе воды 10–20 л/с колесо вращается с частотой 25–30 об/мин. Через двухшкивную передачу скорость увеличивается до 300 об/мин на валу генератора. Такая система выдает порядка 26 Вт, чего после стабилизатора хватает на освещение и мелкую радиоаппаратуру.

Существуют и другие концепции:

• Гравитационно-водоворотные мини-ГЭС. Для работы им необходим минимальный перепад уровня воды от 0,75 м. За счет образования постоянного водоворота в барабане вода не замерзает зимой, что решает проблему эксплуатации в морозы.
• Погружные скрытные станции. Разрабатываются для размещения на дне рек с хорошей скоростью течения, чтобы избежать юридических запретов на застройку береговой полосы и повреждения льдом. В качестве силовой части рассматриваются центробежные гидротурбины, а для герметизации генератора — закрытый воздушный купол с утяжелением бетонно-каменной заливкой.
• Гидротаран. Эффективен скорее как насос для подъема воды без внешнего питания (до 0,3 м³ в сутки на высоту 13 м), однако генерировать значимую мощность на нем проблематично из-за малого расхода (около 3,5 г/с), что дает не более 25 Вт на протяжении 10 минут при сливе накопителя.

Ветрогенераторы: от ультралегких до мощных конструкций

При изготовлении ветряков своими руками ключевым фактором выступает баланс между ветровым потенциалом и механической прочностью:

• Портативные ветряки. Мобильную установку собирают на базе велосипедной динамо-втулки . В металлическом исполнении складная конструкция весит 3,8–4 кг, а при замене узлов на пластиковые вес снижается до 2–2,3 кг. Разворачивается за 14 минут на деревянной жерди или отрезке трубы. Работает при слабом ветре от 1–3 м/с, вырабатывая от 30 до 60 Вт·ч в сутки, а при ветре 3–4 м/с — до 70–100 Вт·ч. Этого достаточно для зарядки буферного аккумулятора (на 6 В емкостью 4,5–12 А·ч), портативных радиостанций, фонарей и питания светодиодов. При ветре 8–10 м/с ветряк питает 10-ваттную лампу напрямую.
• Микрогенераторы из подручных моторов. Простейший ветряк собирается на электромоторах с постоянными магнитами — например, от вентилятора радиатора или стеклоомывателя автомобиля.
• Тяжелые ветроустановки. Попытка снять 700–1000 Вт сопряжена со сложностями: для генератора такой мощности под нагрузкой требуется крутящий момент, эквивалентный нескольким лошадиным силам. Это требует трехметровых лопастей, прочной мачты и точных расчетов аэродинамики, иначе реальная отдача падает в разы относительно расчетной.

Использование автогенераторов и велоприводов

Автомобильный генератор — самый доступный преобразователь при наличии авторазборок. Узел от классических моделей («Жигули», «ГАЗ») рассчитан на мощность около 700–750 Вт и ток до 80–90 А при напряжении 14 В.

При сборке автономных станций на автогенераторах важно учитывать ограничения:

1. Обороты. Генераторы легковых авто требуют высоких оборотов (минимум 1000–1500 об/мин для начала эффективной отдачи), что требует повышающих редукторов или шкивов.

2. Возбуждение ротора. Большинство современных генераторов нуждается во внешнем возбуждении обмотки — без параллельно подключенного аккумулятора ток вырабатываться не начнет (в отличие от старых образцов техники вроде ГАЗ-66 с многополюсными постоянными магнитами).

3. Нагрузка на велопривод. Провернуть генератор ногами под полной электрической нагрузкой невозможно без тщательно подобранного передаточного числа, однако крутить его для подзарядки аккумулятора малым током физических сил человека хватает.

Применение асинхронных двигателей в качестве генераторов

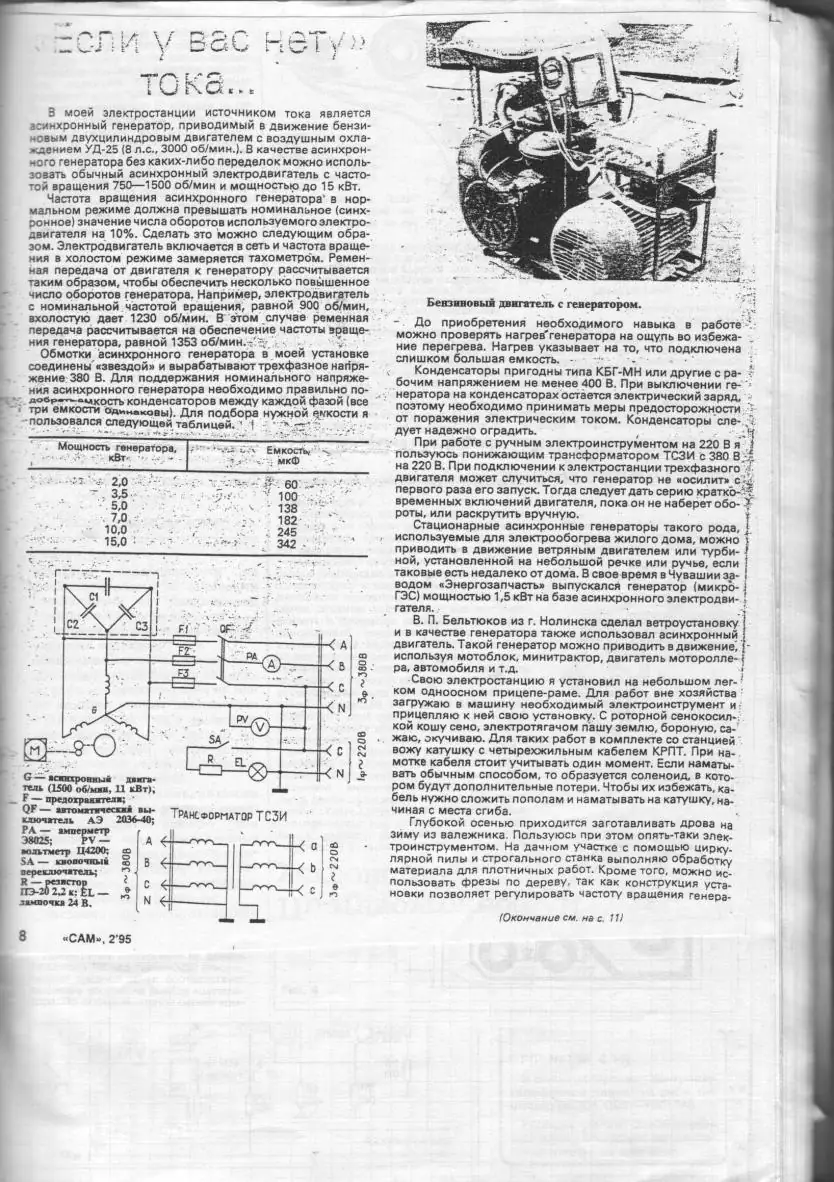

Асинхронный короткозамкнутый электродвигатель может работать как генератор для самодельных водяных турбин и мельниц без переделки ротора

, . Для перевода двигателя в генераторный режим используются специальные схемы включения:

• На обмотки статора подключаются сдвиговые конденсаторы, обеспечивающие емкостную связь и самовозбуждение за счет остаточной намагниченности магнитопровода.
• Существуют схемы как для стабильных оборотов вала (водяные турбины), так и для систем с переменным диапазоном частоты вращения (ветряки).
• Частота вращения вала при этом должна быть выше синхронной частоты двигателя на величину скольжения.
