Противорадиационные и простейшие укрытия: типы, возведение и контроль радиации

Классификация и защитные свойства укрытий

Защитные сооружения гражданской обороны разделяются по своим свойствам на три основные категории:

• Убежища (У) — специальные сооружения для комплексной защиты от ударной волны ядерного взрыва, светового излучения, проникающей радиации, отравляющих веществ (ОВ), биологических средств (БС), а также высоких температур и угарного газа при пожарах.
• Противорадиационные укрытия (ПРУ) — герметически незамкнутые сооружения, ориентированные на защиту от ионизирующего излучения при радиоактивном заражении местности. Чаще всего они обустраиваются в подвалах. Подвальные помещения деревянных строений снижают дозу радиации в 7–12 раз, а каменных и кирпичных зданий — в 200–300 раз.
• Простейшие укрытия (ПрУК) — открытые и перекрытые щели, возводимые силами населения из грунта и подручных материалов.

Открытая щель уменьшает вероятность поражения ударной волной, световым импульсом и радиацией в 1,5–2 раза. Перекрытая щель полностью устраняет воздействие светового излучения, уменьшает действие ударной волны в 2–3 раза и предотвращает попадание радиоактивных осадков на кожу и одежду. Слой грунтовой отсыпки толщиной 60–70 см поверх перекрытия снижает воздействие проникающей радиации в 200–300 раз.

Устройство полевых щелей и легких убежищ

Простейшая перекрытая щель представляет собой траншею глубиной около 150 см с настилом из местных материалов и земляной насыпью. Более совершенным вариантом является легкое убежище на отделение (до 10 человек), оборудованное ступенями для сидения (из расчета 70–100 см длины ступеньки на человека):

• Траверсы: если длина укрытия превышает 10 м, посредине оставляется массив нетронутого грунта размером 4×4 м. Траверс локализует взрывную волну и задерживает осколки при прямом попадании в одну из секций укрытия.
• Входы и выходы: сооружение обязательно снабжается основным и запасным выходами, расположенными на дистанции не менее 8–10 м друг от друга, чтобы исключить одновременный завал обоих лазов взрывом.
• Тамбур: основной вход оснащается шлюзом-тамбуром с двумя газонепроницаемыми дверями. Тамбур защищает внутреннее пространство от затягивания зараженного воздуха при входе, а также служит местом для дегазации обуви и снятия загрязненной верхней одежды.

Модульные сооружения и альтернативные варианты

Помимо возведения земляных щелей и использования подвалов, рассматриваются заводские и альтернативные решения для долговременного или мобильного размещения:

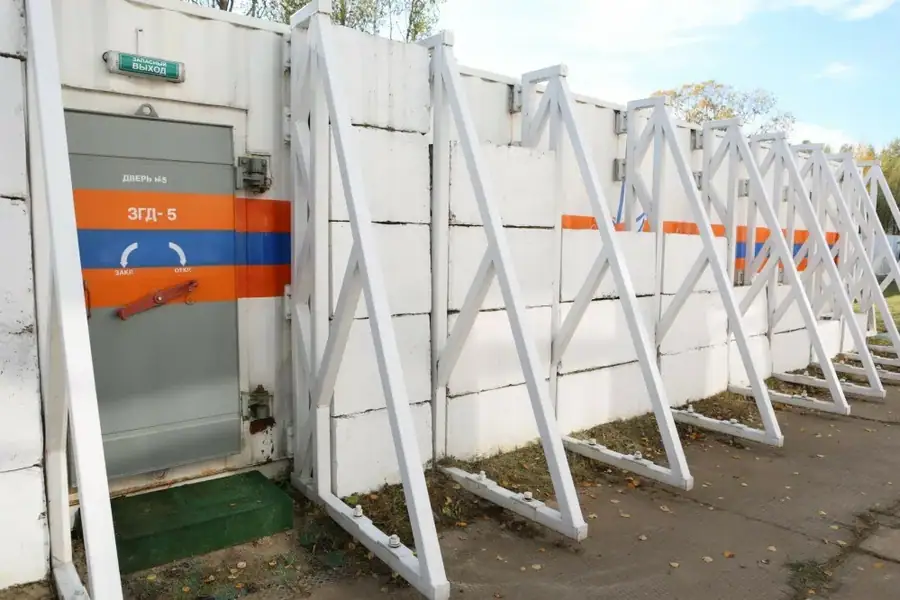

• Мобильные защитные модули (например, «КУБ-М»): сооружения полной заводской готовности, выдерживающие избыточное давление воздушной ударной волны в 100 кПа (1 кгс/см²). Они обеспечивают защиту от фугасного и осколочного воздействия, обломков вышерасположенных зданий, тепла пожаров, а также фильтрацию воздуха от опасных химических веществ, бактериальных аэрозолей и радиоактивной пыли.

• Железобетонные и модульные бункеры: готовые сборные блоки (включая гражданские проекты вроде Vivos Group на 4 человека) с автономными системами жизнеобеспечения, которые могут стыковаться между собой.

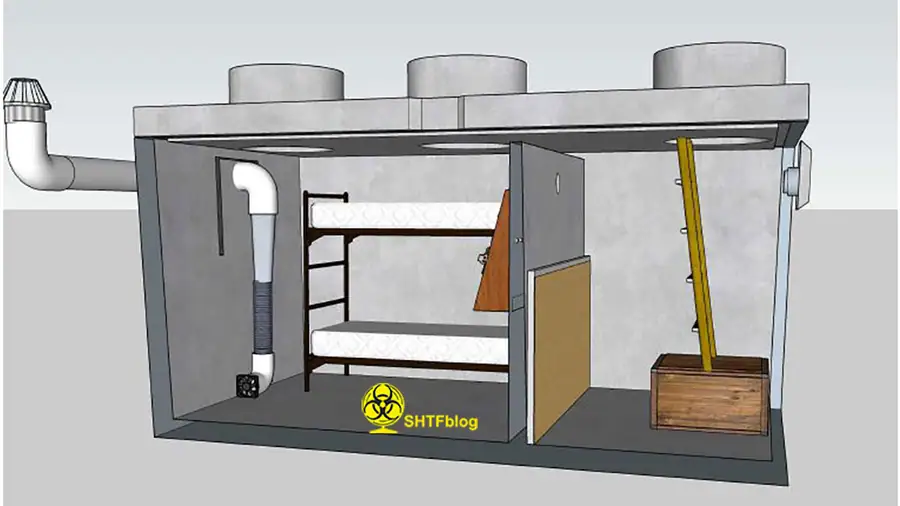

• Использование септиков и резервуаров: адаптация готовых железобетонных септиков и полузаглубленных емкостей под подземные укрытия, что сокращает трудозатраты на монолитные бетонные работы.

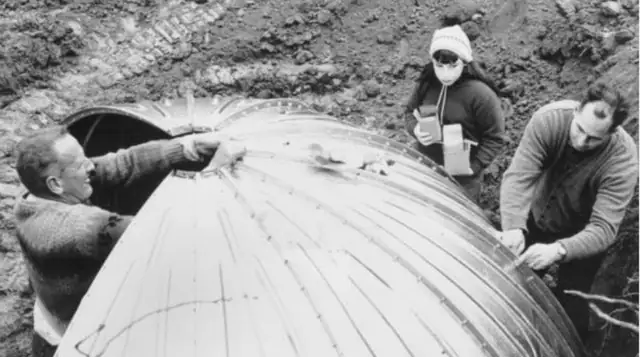

• Арочные и каркасные конструкции: использование элементов арочного профнастила конвейерного типа для формирования жесткого свода под толстым слоем грунта.

Контроль радиационной обстановки: дозиметр KFM

В условиях радиоактивного заражения критически важно вести мониторинг мощности дозы. Наряду с заводскими электронными дозиметрами на практике доказал свою эффективность самодельный прибор KFM (Kearny Fallout Meter), разработанный в 1977 году:

• Диапазон измерений KFM составляет от 30 мР/ч (0,03 R/ч) до 43 R/ч, что перекрывает уровни опасных радиоактивных осадков.
• Конструкция прошла испытания в Национальной лаборатории Ок-Ридж и собирается из общедоступных бытовых предметов без использования дефицитных электронных компонентов.
• Прибор применяется совместно с таблицей показаний и часами для калибровки и контроля обстановки в случае выхода из строя или разрядки штатных электронных радиометров.
