Дозиметрические, расчетные линейки и таблицы Гражданской обороны

Определение параметров ядерного взрыва на местности

При визуальном наблюдении ядерного взрыва базовые данные для прогноза радиационной обстановки вычисляются по первичным признакам:

• Расстояние до эпицентра: фиксируется интервал времени в секундах от световой вспышки до прихода звуковой (ударной) волны. Поскольку ударная волна проходит приблизительно 1 километр за 3 секунды, полученное количество секунд делится на 3. К примеру, задержка звука в 60 секунд соответствует дистанции 20 км.
• Вид взрыва: определяется по форме пылевого столба («ножки гриба») относительно облака после завершения огненного шара. При наземном взрыве столб сразу соединен с облаком («вырастает из земли»). При воздушном — столб изначально отделен от шляпки гриба и может соединиться с ней лишь в процессе подъема.
• Мощность взрыва: рассчитывается по отношению максимальной высоты подъема верхней кромки облака к его горизонтальному диаметру ($h/d$), которое фиксируется обычно через 8–9 минут после детонации. Замеры проводятся подручными предметами (линейкой, карандашом) на расстоянии вытянутой руки. Также расчет выполняется по номограммам на основе времени прихода волны и угловой высоты облака.

После взрыва у выжившего наблюдателя обычно есть от 5 до 15 минут до момента начала выпадения радиоактивных осадков.

Специализированные линейки ГО и их назначение

Для оперативного штабного и полевого прогнозирования последствий применения оружия массового поражения и аварий на опасных объектах использовался ряд специализированных механических вычислителей:

• Химические линейки (ХЛ-3, ХЛ-4): служат для прогнозирования и оценки масштабов химического заражения при применении отравляющих веществ или авариях с выбросом сильнодействующих ядовитых веществ (СДЯВ).

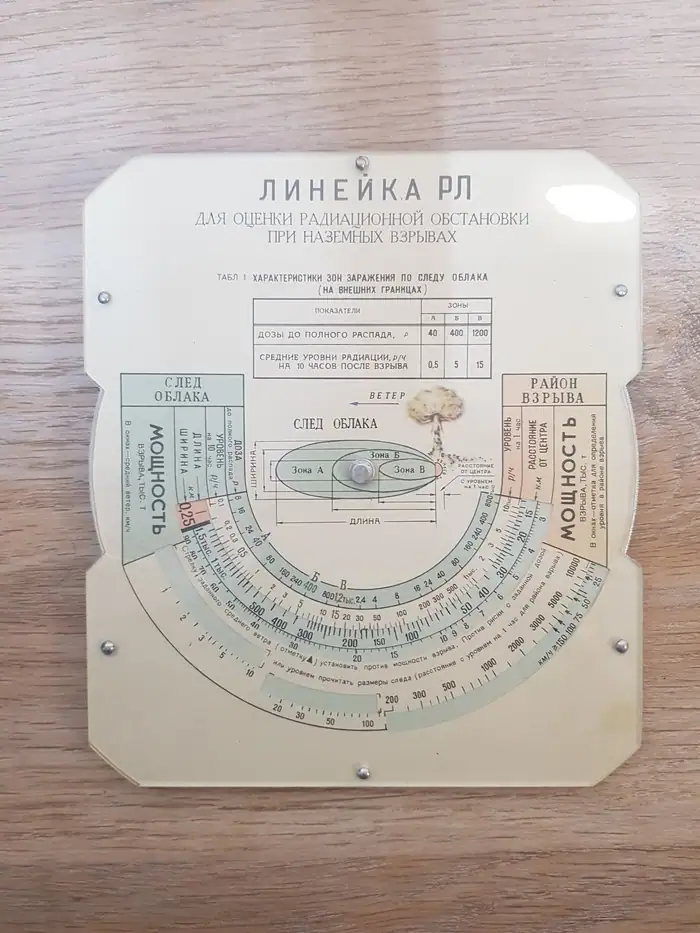

• Радиационные и дозиметрические линейки (ДЛ, РЛ, РЛ-3, РЛ-4, ВРО): предназначены для пересчета уровней радиации на различное время после взрыва, вычисления доз облучения при нахождении на зараженной местности и определения степени спада радиации по законам радиоактивного распада.

• Расчетные и инженерные линейки (РЛ-В, РЛГО, РИЛ-1, РИЛ-2): применяются для оценки инженерной обстановки, разрушений и объема восстановительных работ.
• Специализированная логарифмическая линейка ЛДС-1: выпущена ориентировочно в период 1956–1963 годов. В отличие от стандартных логарифмических линеек, содержит шкалы радиуса в километрах, площади окружности, а также таблицы избыточного давления ударной волны, необходимого для разрушения различных конструкций, техники и нанесения травм личному составу. Инструмент применялся для проектных расчетов убежищ и защитных сооружений ГО.

Моделирование рассеивания и перенос радиоактивных веществ

Точный расчет загрязнения местности (РЗМ) при авариях и взрывах опирается на вертикальный профиль ветра в пограничном атмосферном слое. Плотность загрязнения складывается из трех составляющих: центральной зоны, следа пылевого столба и дальнего следа радиоактивного облака.

Для расчетов переноса аэрозолей используются методики Росгидромета, определяющие ветровые коэффициенты $V_z / V_{10}$ относительно скорости на высоте 10 метров. При стабилизации облака выше 200 метров скорость ветра принимается равной значению на горизонте 200 м. Участники отмечают, что точность математических линеек имеет большую погрешность, однако дает ориентировочный базовый прогноз для принятия решений об эвакуации или укрытии.

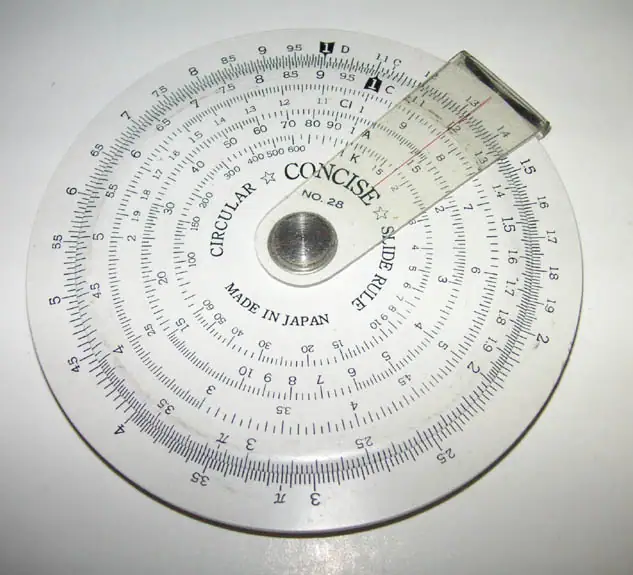

Аналоговые экспонометры и номограммы спасателей

Принцип механических дисковых калькуляторов находит применение и в современных задачах экстренных служб. В качестве примера приводится экспонометр газодымозащитной службы (ГДЗС), предназначенный для использования в средствах индивидуальной защиты органов дыхания (СИЗОД с баллонами 6,8 л):

• Определяет общее допустимое время работы звена, давление выхода и контрольное время возвращения на свежий воздух.
• Расчеты базируются на минимальном давлении включения (245–300 атм с шагом 5 атм), падении давления при движении (10–70 атм), среднем расходе воздуха (40 л/мин) и коэффициенте сжимаемости (1,1).
• Прибор может быть изготовлен самостоятельно из двух распечатанных дисков фотобумаги, прорезанных по контрольным окнам и заламинированных для защиты от влаги.
