Печь длительного горения на опилках своими руками: конструкция и расчет дымохода

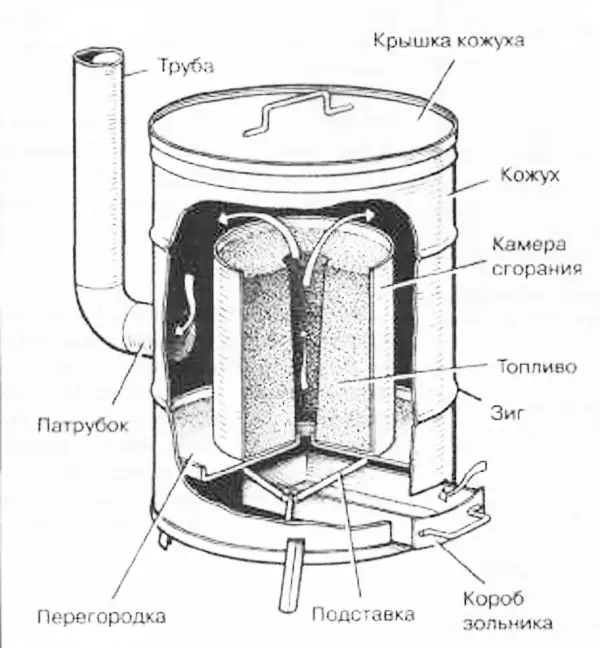

Конструкция и необходимые материалы

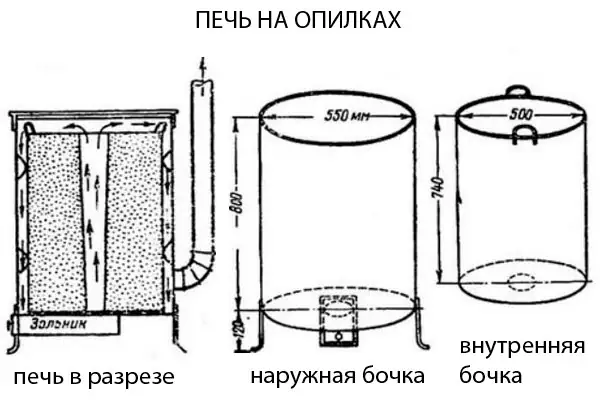

Оптимальной формой для печи на опилках является цилиндр. Для изготовления подходят широкие металлические трубы, газовые баллоны, бидоны или стандартные 200-литровые бочки (габариты примерно 860х600 мм). Использование бочки со съемной крышкой упрощает сборку, в противном случае верхний край срезается болгаркой и переделывается в крышку

Для сборки требуются следующие материалы и комплектующие:

• внешняя металлическая емкость (бочка на 200 л);
• внутренний цилиндр для камеры горения высотой 600–700 мм, диаметром около 500 мм и толщиной стенки не менее 3 мм;
• съемная труба-конус из листового металла (диаметр нижнего среза — 100 мм, верхнего — 120–150 мм);
• труба дымохода диаметром не менее 150 мм;
• листовой металл и уголок

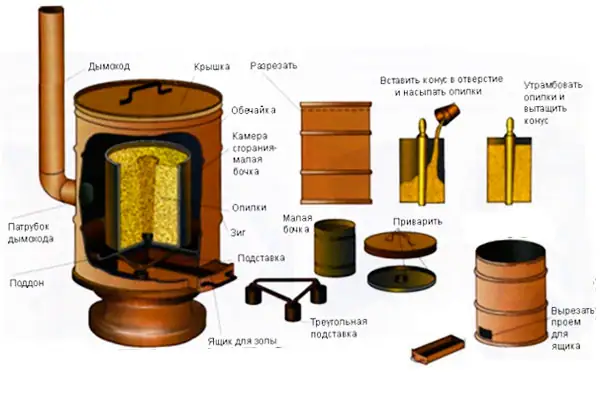

Обустройство камеры сгорания и зольника

В дне внутренней емкости формируется вентиляционное отверстие диаметром около 100 мм, в которое при загрузке топлива устанавливается конусная труба. Пространство вокруг конуса плотно забивается опилками, после чего труба вынимается, оставляя вертикальный воздушный канал

Организовать зольник можно двумя способами:

1. Вырезать боковой проем в нижней части бочки и смонтировать выдвижной ящик для сбора золы (потребуется подставка-поддон под внутреннюю камеру).

2. Установить ящик-зольник непосредственно под днищем бочки, прорезав по центру дна отверстие 100 мм и приварив к бочке опорные ножки из металлического уголка.

Существует вариант сборки печи из одной бочки с выводом дымоходной трубы в верхней части, однако эффективность обогрева у подобной модификации значительно ниже.

Нюансы эксплуатации и розжига

Интенсивность тления регулируется заслонкой (крышкой-торцом) зольного ящика. При заполнении короба золой подача воздуха может ухудшаться, поэтому требуется периодическая прочистка. При использовании влажного топлива розжиг может быть затруднен — в таких ситуациях опилки снизу разжигают паяльной лампой. В качестве альтернативы прямому засыпанию опилок применяется их предварительное прессование в поленья на ручном прессе вместе с ветками.

Расчет и монтаж дымохода

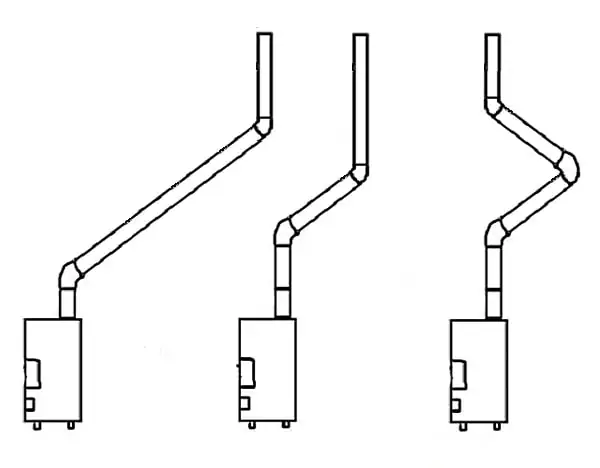

Дымоход для печи выводится через боковое отверстие в корпусе. Главная задача дымоотводящей системы — максимально задержать горячий дым внутри трубы для передачи тепла помещению, не допуская при этом опрокидывания тяги и задымления

Основные рекомендации по дымоходу:

• Материал: используются стальные трубы с толщиной стенки 2–3 мм. Тонкостенные оцинкованные трубы применять не рекомендуется, так как они быстро прогорают.
• Расчет диаметра: диаметр дымохода буржуйки зависит от объема топки. Применяется формула: объем топки в литрах (без учета зольника) умножается на коэффициент 2,7. Например, при объеме топки 40 литров расчетное значение составляет 40 × 2,7 = 108 мм, что соответствует трубе диаметром 110 мм
