Быстроразвёртываемые охранные системы для периметра лагеря

Обрывные сигнализаторы

Приборы обрывного типа считаются одними из самых надежных и автономных решений для полевого использования. В отличие от активных датчиков, они требуют минимального расхода энергии и питаются от небольших батарей или аккумуляторов. В полевой практике применяются как советские армейские образцы («Кувшинка», «Лиана-1», «Трепанг-М», П12БМ «Трос»), так и современный извещатель «Москит».

Базовая версия «Кувшинки» (без буквенных индексов) в эксплуатации показала ряд недостатков: нестабильный контакт в батарейном отсеке, ненадежный выключатель и выпадающие оси крышки. Прибор П12БМ «Трос» отличается большим весом и сложностью поиска штатных кассет, однако его адаптируют с помощью переходников на сторонние разъемы под распространенные катушки с микропроводом, соединяемым огнем. Наиболее неприхотливым называют «Трепанг-М», способный работать с любым тонким одножильным проводом от источников питания 4,5–15 В (включая две банки 18650). Устройство имеет две независимые закольцованные линии охраны: при использовании провода ПЭЛ 0,14 мм длина одной линии достигает 3500 м, а при сечении 0,2 мм — до 7000 м, что дает возможность перекрыть обширный периметр и точно определить направление сработки.

В системе «Лиана-1» практикуется доработка питания: внутрь корпуса устанавливается аккумулятор формата 18650, который подпаивается к плате. Зарядка организуется либо через свободные контакты штатного разъема, либо с помощью встроенного модуля TP4056 с гнездом micro-USB или Type-C, защищающего элемент от перезаряда (порог 4,2 В) и глубокого разряда (порог 2,8 В). В качестве альтернативы дефицитным двухжильным микропроводам используют одинарные медные жилы, замыкая их петлей вокруг лагеря или натягивая в два яруса (например, на высоте 50 см к объекту и 1 метр обратно к базе).

Механические растяжки и пиротехнические средства

Механические растяжки не зависят от электроники, мороза и влажности, поэтому остаются крайне популярными для прикрытия ключевых направлений.

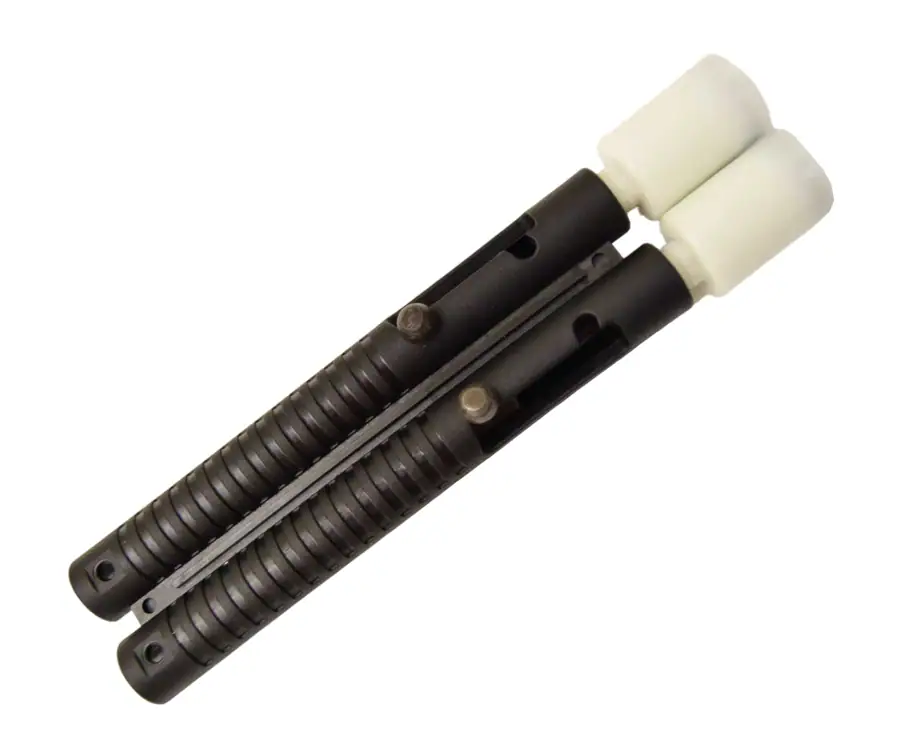

Для шумового оповещения массово применяют пусковые устройства под «Сигнал охотника»

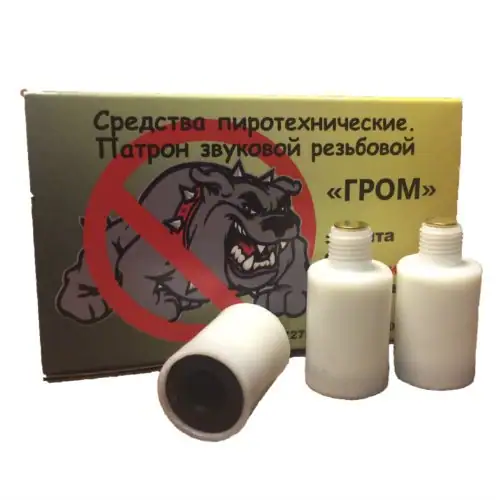

. На практике их используют в двух вариантах: со штатной ракетой либо исключительно с капсюлем (КВ-209, КВ-21, «Жевело»). Извлечение ракеты устраняет демаскировку лагеря вспышкой в небо и исключает риск случайных ожогов. Громкости срабатывания самого капсюля ночью достаточно, чтобы разбудить дежурного. В качестве альтернативы используются резьбовые патроны «Гром», содержащие дополнительный пиросостав, который дает мощный звук ружейного выстрела и яркую световую вспышку

. Также стреляные гильзы «Сигнала охотника» можно переснаряжать обычными капсюлями для создания бюджетных холостых зарядов.

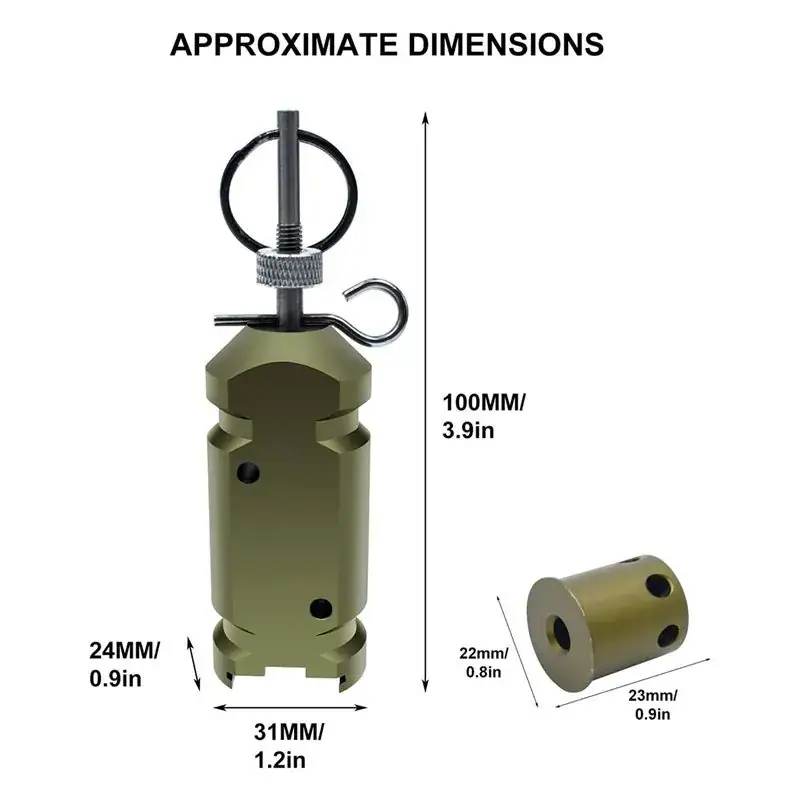

При установке растяжек важно учитывать надежность монтажа: легкие пусковые устройства, просто воткнутые на колышке, при ударе бойка могут соскочить, поэтому их жестко фиксируют проволокой или хомутами к деревьям. В самодельных конструкциях из мышеловок и труб под охотничьи патроны

критическими уязвимостями являются отсутствие затвора, низкая прочность пластика под давлением и риск отлета всей системы назад при наколе. Для второстепенных троп применяют простые гильзовые подвесы или донные рыболовные колокольчики. Основной эксплуатационный минус любых растяжек в зимнее время — риск ложных сработок под тяжестью налипшего или падающего снега.

Автономные сирены и компактные звуковые блоки

Для внутреннего контура применяются компактные портативные сирены. В частности, используется система Brite Strike, состоящая из легкого блока с сиреной и стробоскопом, удерживаемого натянутой леской и вытяжным штифтом. Прибор рассчитан на многократное применение, комплектуется стяжками и леской. Заявленный производителем уровень громкости в 135 дБ на практике ощущается ниже (звук схож с пронзительным судейским свистком с переливами), но гарантированно будит лагерь в радиусе 20 метров при любой погоде. Перед развертыванием требуется разработать усилие выдергивания штифта, так как изначально он может сидеть слишком туго.

Также в роли автономных сирен переделывают бытовые сигнализаторы размыкания контакта, адаптируя их герконы под сдергиваемую чеку.

PIR-детекторы и инфракрасные датчики

Сторонники бесконтактного контроля периметра выбирают инфракрасные пассивные датчики (PIR-детекторы), радары на эффекте Доплера или готовые кемпинговые комплексы. Главные достоинства электроники — отсутствие необходимости тянуть физические растяжки и многоразовость без перезарядки механики.

Среди готовых изделий используется кемпинговая система CW Cyclop (Camping World). Комплект включает датчики с зоной детекции до 6 метров (угол 30 градусов, расширяемый путем доработки корпуса до 150–180 градусов) и приемный блок со встроенной сиреной громкостью до 105 дБ. По паспорту дальность связи составляет 75 м, но в реальных полевых условиях устойчивый радиоканал держится на дистанции 30–40 м. К недостаткам относят ухудшение работы сенсоров под прямыми солнечными лучами.

При самостоятельном сборе системы на базе модулей PIR датчики запитывают напряжением 3–5 В от литиевых аккумуляторов с компактными солнечными панелями и контроллерами TP4056. Эффективная дальность обнаружения типовых модулей обычно составляет 5–6 метров (в зависимости от фокусирующей линзы — до 15–40 метров узким лучом). В качестве исполнительного устройства применяют радиопередатчики с пейджерами или выносные лампы.

Основными проблемами электроники в походных условиях остаются ложные сработки (от дождя, движения веток, перепадов температур), деградация емкости батарей на морозе и уязвимость незащищенных самодельных плат к влаге и ночной росе.
