Полевой телефон ТА-57: характеристики, питание и практическое применение
Переносной полевой телефонный аппарат ТА-57 десятилетиями используется военными, геологами и связистами в самых суровых климатических условиях. Устройство отличается неприхотливостью к линиям связи, автономностью и надежностью при кризисных ситуациях. В статье собраны основные технические параметры аппарата, способы…
Технические характеристики и дальность связи

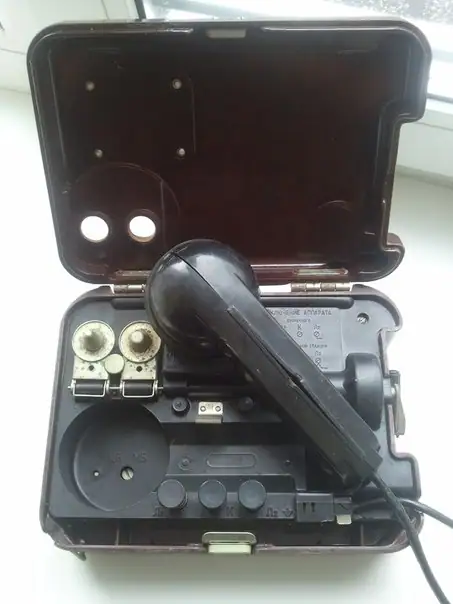

Полевой телефонный аппарат ТА-57 представляет собой компактное устройство весом до 3 кг, снабженное плечевым ремнем для удобства транспортировки . Аппарат работает по системе местной батареи (МБ) с индукторным вызовом, однако может также подключаться к телефонным станциям системы центральной батареи (ЦБ) .
Перекрываемое аппаратом затухание составляет 48 дБ, что обеспечивает устойчивое соединение на значительных расстояниях:
- по полевым кабельным линиям П-274 — до 44 км;
- по воздушным линиям (при диаметре провода 3 мм) — от 150 до 250 км.
В качестве среды передачи может выступать практически любая пара проводов или даже одинарный провод с заземлением. ТА-57 сохраняет работоспособность в диапазоне температур от -50 °С до +50 °С и относительной влажности воздуха до 98% (при температуре +40 °С)
Источники питания аппарата
Штатным источником питания для ТА-57 является специализированная батарея ГБ-10-У-1,3 либо кассета РГ5.961.001ТУ, вмещающая 6 элементов А-316 («Прима») . При питании от элементов типа А-316 рабочий температурный диапазон сужается: от -10 °С до +40 °С при влажности до 80%.
На практике наиболее доступной и распространенной заменой штатным элементам выступает обычная 9-вольтовая батарейка типа «Крона». Ток потребления аппарата невелик, поэтому ресурса «Кроны» хватает надолго. Единственный эксплуатационный недостаток такого решения — элемент может сидеть в штатном гнезде неплотно и вылетать при резких рывках телефона.
Практическое применение и особенности эксплуатации
Помимо организации проводной связи на удаленных постах или в укрытиях, переключатель на микротелефонной трубке ТА-57 позволяет осуществлять дистанционное управление радиостанциями (например, Р-105).
Ручной индуктор аппарата выполняет не только функцию вызова абонента, но и служит простым диагностическим инструментом для оперативной проверки линии:
- если ручка индуктора крутится слишком легко — на линии произошел обрыв;
- если ручка вращается с чрезмерным усилием и тяжело — имеет место короткое замыкание (КЗ);
- среднее сопротивление при вращении свидетельствует о штатной нагрузке подключенным аппаратом на противоположном конце.
