Универсальные зарядные устройства и автономные источники питания

Микропроцессорная зарядка Turnigy Accucel-6

Устройство представляет собой брендированный аналог популярного прибора IMAX B6, широко используемого моделистами. Прибор выполнен в корпусе из анодированного алюминия и оснащен развитой схемотехникой с функциями мониторинга входного напряжения, поканального контроля банок, циклирования, настройки дельта-пика, ограничения по емкости и таймера безопасности.

Зарядник работает от источника с напряжением 11.0–17.0 В, выдает максимальную мощность до 50 Вт на заряд и до 5 Вт на разряд. Ток заряда регулируется в диапазоне 0.1–6.0 A, а разряда — от 0.1 до 1.0 A. Поддерживаются следующие типы элементов:

• Li-Po, Li-Ion, Li-Fe (A123), Li-FePO4 (от 1 до 6 элементов);
• Ni-Cd, Ni-MH (от 1 до 15 элементов);
• Свинцово-кислотные батареи Pb Lead Acid с напряжением от 2 до 20 В.

Прибор успешно прошел полевое тестирование на автомобильном аккумуляторе емкостью 100 А·ч, отработав двое суток непрерывно на максимальном токе 5 А. При наличии переходников, отсеков под типоразмеры AA и AAA, а также колодки под батарею типа «Крона», зарядник закрывает практически все потребности.

Особенности и ограничения зарядных устройств типа B6

Главный эксплуатационный недостаток подобных устройств — одноканальность. Полноценно и независимо заряжать можно только один цилиндрический элемент за цикл. При объединении нескольких батареек (AA или AAA) в блок без балансировочных проводов заряд распределяется неравномерно. Кроме того, ток разряда в 1.0 A (и ограничение мощности разряда в 5 Вт) участники считают недостаточным для глубокой «раскачки» емких автомобильных АКБ.

Динамо-фонари и портативные ручные генераторы

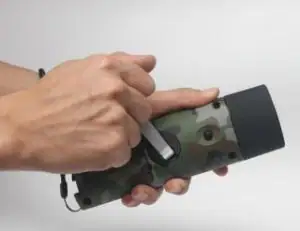

Фонари со встроенными генераторами вызывают противоречивые оценки

. В частности, фонари марки «Экспедиция» показывают разную надежность в зависимости от исполнения:

• Оранжевая модель: кнопки переключения режимов со временем выходят из строя, свет слабый, однако встроенный генератор и переходники позволяют подзарядить телефон до состояния, достаточного для совершения экстренного звонка.

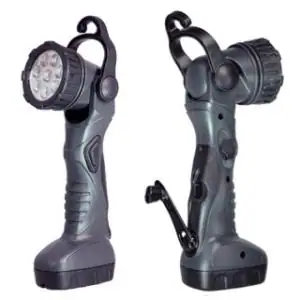

• Серая модель (с карабином для подвешивания): как фонарь работает нормально, но функцию зарядки смартфона практически не выполняет. При попытке зарядить телефон с аккумулятором 1500 мА·ч прирост составлял доли вольта только в выключенном состоянии телефона и при длительном вращении ручки.

Основная проблема большинства коммерческих ручных «крутилок» — наличие пластиковых шестерен в редукторе, которые быстро ломаются под нагрузкой, а также отсутствие встроенного стабилизатора выходного напряжения. Для надежного полевого использования рекомендуется выбирать прочные специализированные динамо-машины без лишних функций вроде встроенного радиоприемника.

Самодельный динамо-генератор на базе радиодеталей

На практике надежный ручной генератор можно собрать самостоятельно. В качестве базы используется узел привода настройки фиксированных частот от армейской радиостанции Р-123, где уже установлен двигатель с металлическим редуктором. Схема включает диодный мост, сглаживающий конденсатор высокой емкости и линейный стабилизатор напряжения серии КР142ЕН5 (или зарубежный аналог) с резистором в цепи регулировки. Такая связка позволяет вручную вращать привод и стабильно заряжать аккумуляторы.
