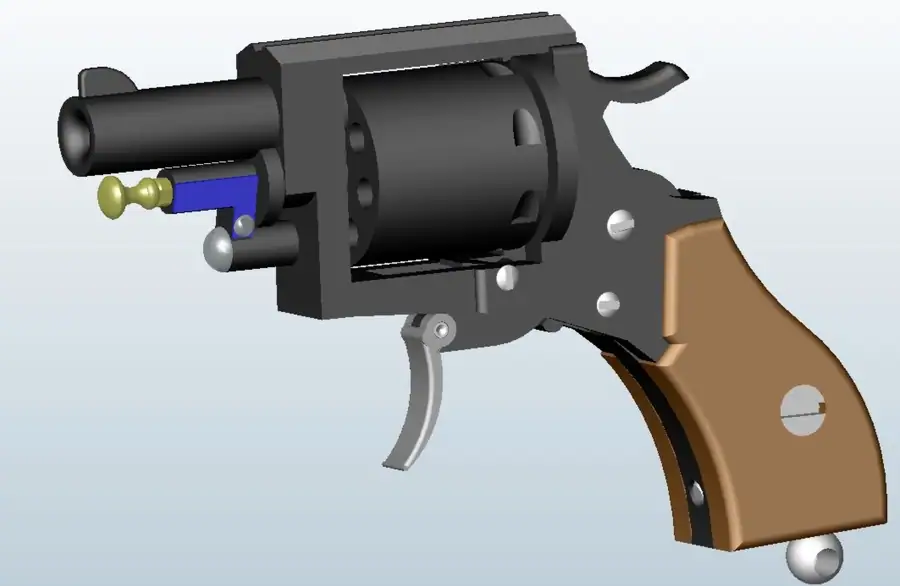

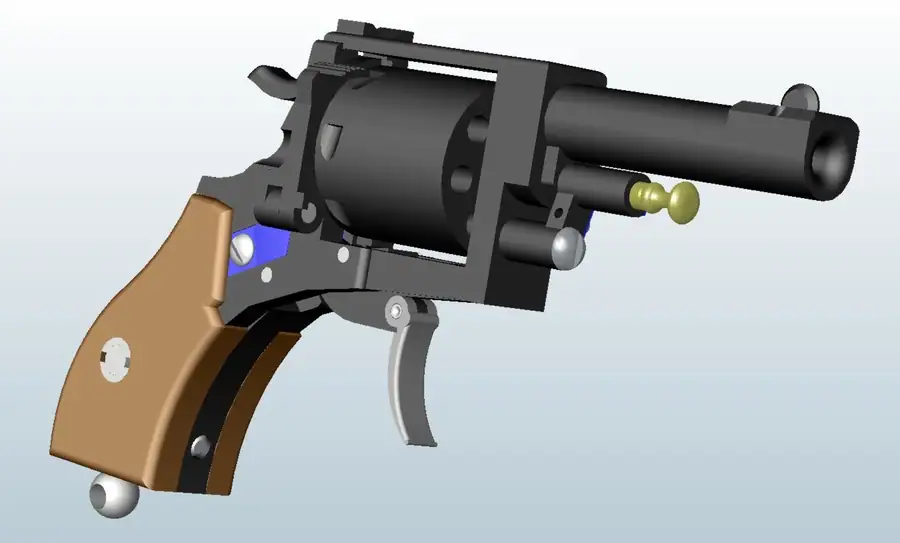

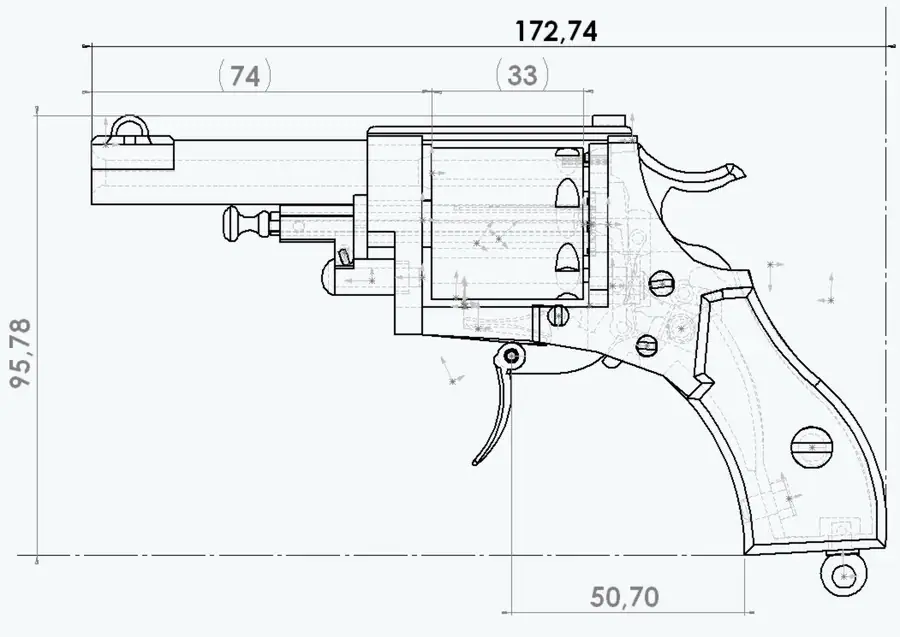

Самодельный револьвер типа «Бульдог»: основы проектирования и расчёта узлов

Происхождение конструкции: от перечницы к револьверу

Револьверы типа «Бульдог» конструктивно являются прямыми потомками перечниц (бюндельревольверов). Развитие схемы началось с модификации классической перечницы с поворотным блоком стволов

. На первом этапе опорную пластину заменили на деталь с возможностью установки единого ствола

.

Исторически существовали различные технические решения сопряжения: удлинение массивной оси барабана с фиксацией сборки ствола клином (как на капсюльных моделях), либо интеграция в опорную пластину резьбовой втулки под вкручивающийся или впаиваемый ствол

. В представленном проекте используется метод совместного засверливания опорной пластины и оси барабана: резьба нарезается одновременно в обеих деталях (половина резьбы на пластине, половина — на оси), а фиксация осуществляется крепежным винтом

.

Принципы проектирования и выбор материалов

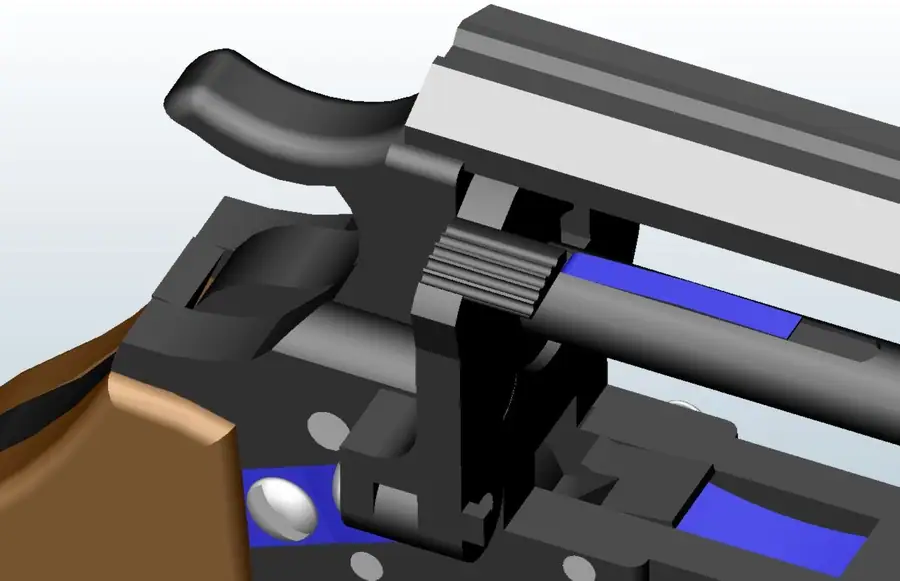

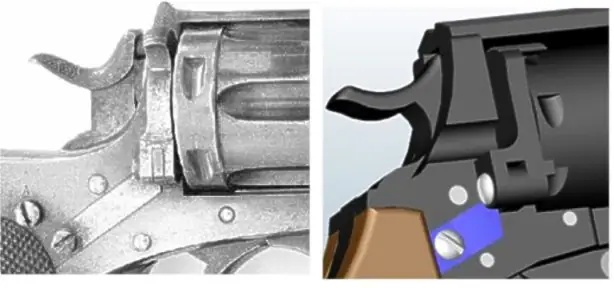

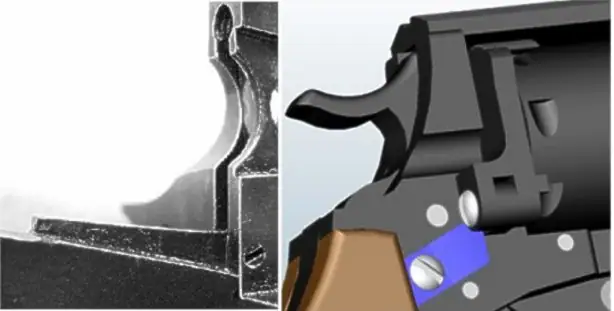

Главный принцип адаптации конструкции — простота изготовления (принцип KISS). Проект ориентирован не на серийное заводское производство, а на базовое оборудование мастерской любителя

.

В заводских условиях рамка револьвера изготавливалась методом горячей штамповки. Литьё из бронзы или алюминия также сопряжено с трудностями: требуется многократная подгонка моделей под усадку металла, обеспечение чистоты поверхности и работа с расплавом при температуре около 1100 °C

. По этой причине за основу выбрана сборка из стандартного круглого и листового металлопроката с применением пайки

.

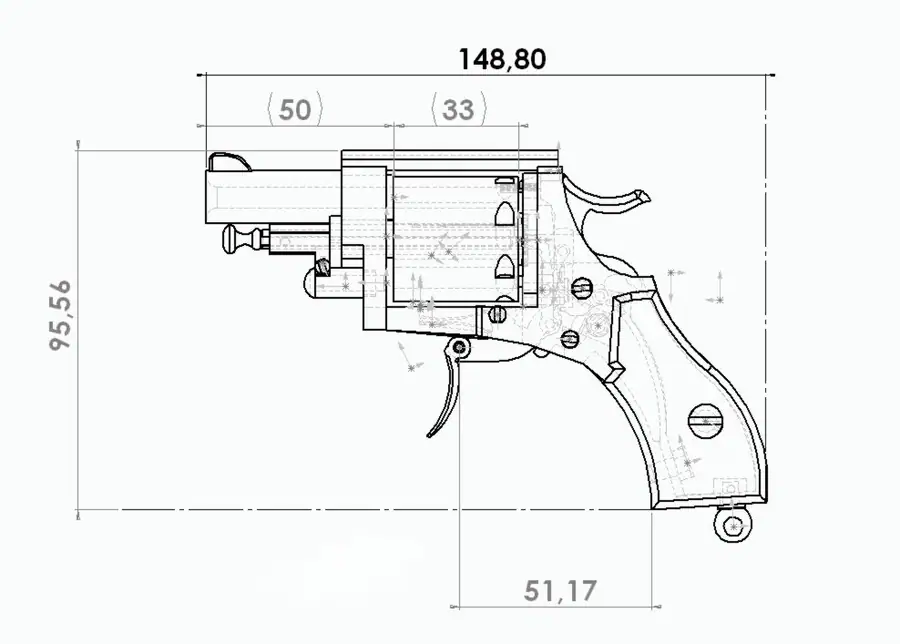

Геометрический расчёт барабана (цилиндра)

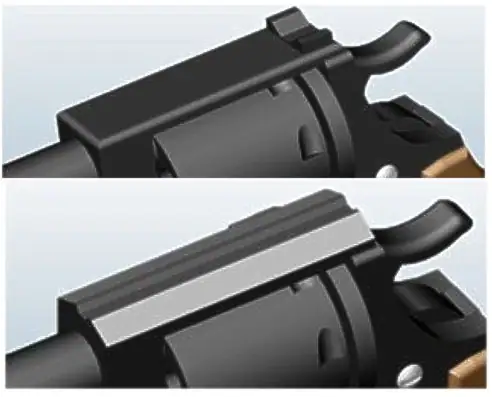

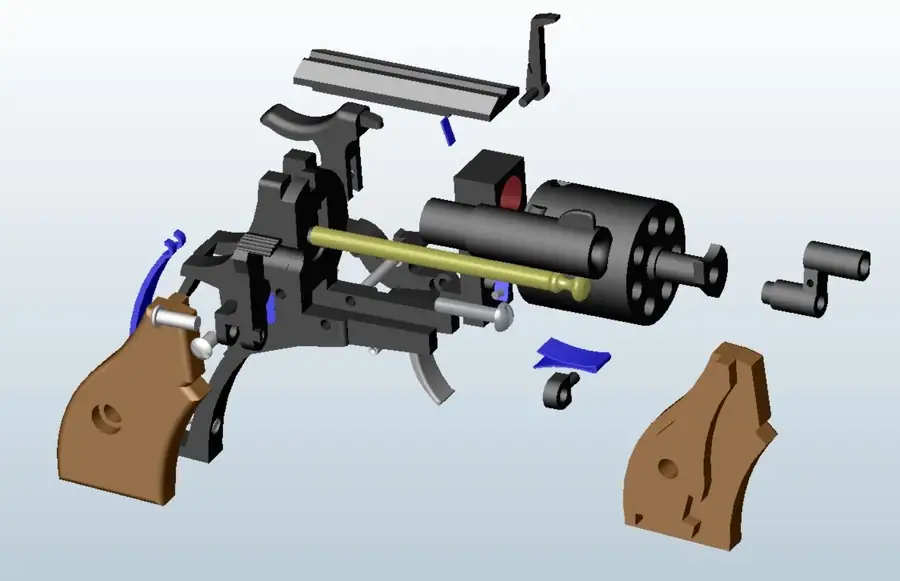

При переходе к закрытой рамке барабан проектируется заново с учётом размещения ствола, съёмной оси и механизма экстракции

:

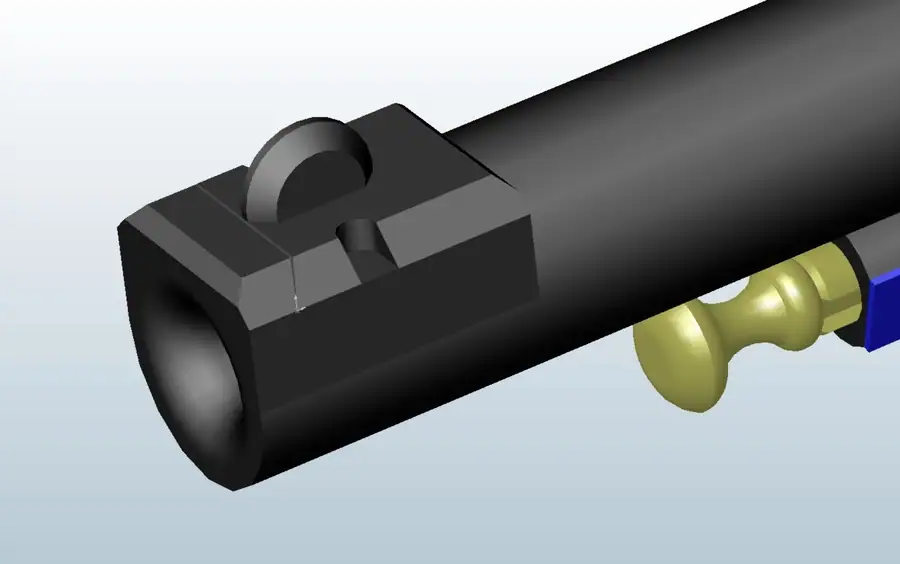

• Ствол и резьба: для калибра 5,6 мм наружный диаметр ствола составляет 12 мм, что обеспечивает необходимую толщину стенки пульного входа и позволяет нарезать резьбу М12×1

;

• Ось барабана и экстрактор: максимальный диаметр оси равен 8 мм, а на выходе в казенник — 5 мм. Внутри оси размещается стержень экстрактора диаметром 5 мм. Для гильз от 5,6 до 10,5 мм такого диаметра достаточно. В качестве материала экстрактора недопустимо использовать сварочные электроды — требуется высокоуглеродистая сталь (как минимум марка У8А);
• Размеры и ёмкость: минимальная толщина стенки каморы составляет 2,5 мм. Оптимальное межцентровое расстояние между осью барабана и осью каморы выбрано равным 13 мм. Наружный диаметр барабана рассчитывается по формуле: (13 + 3 + 2,5) × 2 = 37 мм. На диаметре расположения центров 26 мм для калибра 5,6 мм оптимально помещается 9 камор

.
