Самодельные действующие масштабные модели стрелкового оружия в масштабе 1:5

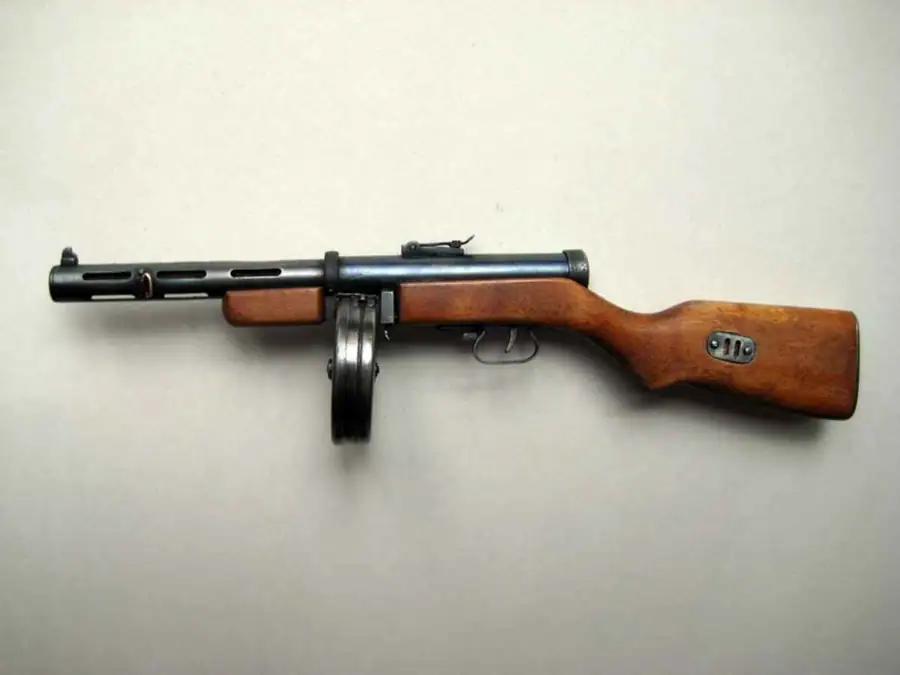

Пистолет-пулемет Дегтярева (ППД-40)

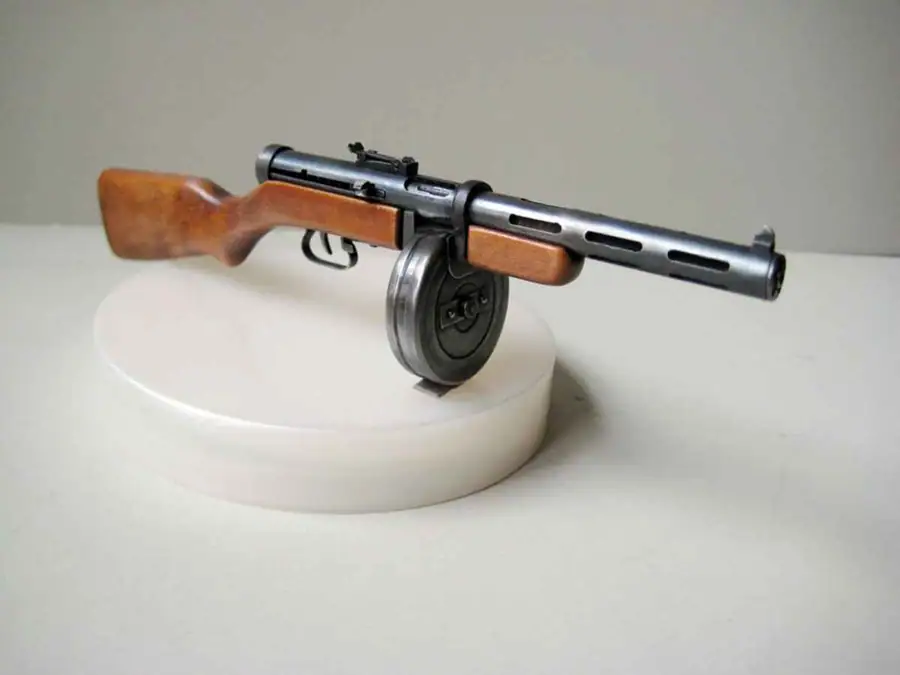

Создание масштабной копии ППД-40 заняло около трех месяцев работы. Модель выполнена в масштабе 1:5 исключительно из стали и натурального дерева

. Ложе вырезано из древесины груши, тонировано, покрыто цапонлаком и искусственно состарено обработкой стальной ватой.

Все металлические детали оксидированы (заворонены) и также слегка потерты стальной ватой для придания реалистичного внешнего вида

. Конструкция макета функциональна:

• затвор взводится, встает на боевой взвод и срывается при нажатии на спусковой крючок;
• дисковый магазин съемный, защелка магазина полностью рабочая;
• предохранитель и переводчик режимов огня выполнены неподвижными (декоративными).

Корпус барабанного магазина изготовлен из жестяных корпусов старых советских переменных резисторов, точно подошедших по внешнему диаметру. Чтобы крышка магазина надевалась на корпус, ее край растягивался на специальной оправке.

Обрез винтовки Мосина («кулацкий обрез»)

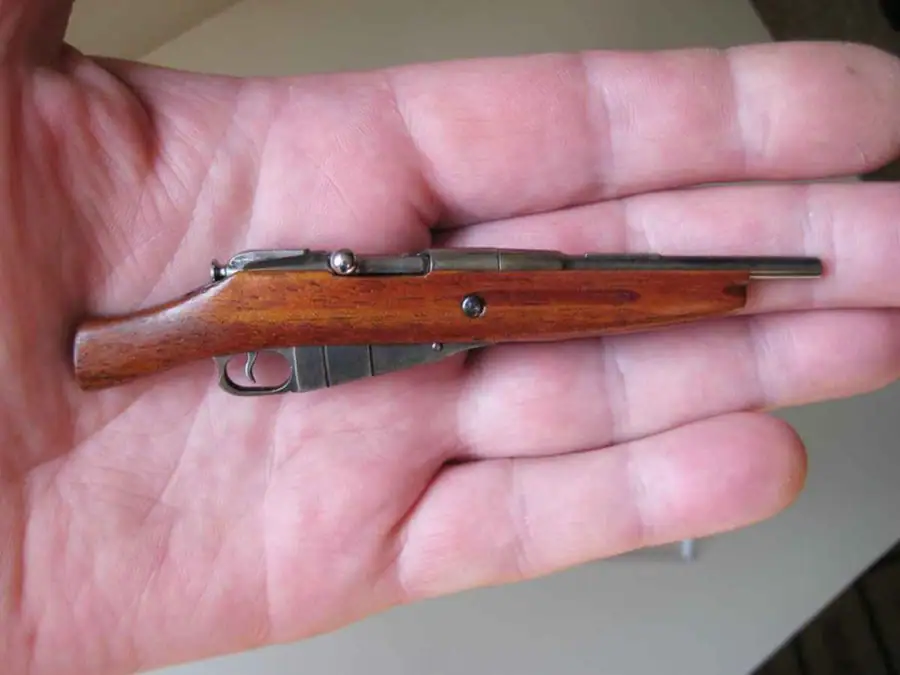

В качестве пробы сил перед изготовлением полноразмерной винтовки и карабина Мосина была собрана миниатюра укороченной трехлинейки в масштабе 1:5

. Изделие выполнено из стали и дерева с сохранением общих пропорций и механики оригинального оружия.

Детализированная модель пистолета-пулемета Судаева (ППС-43)

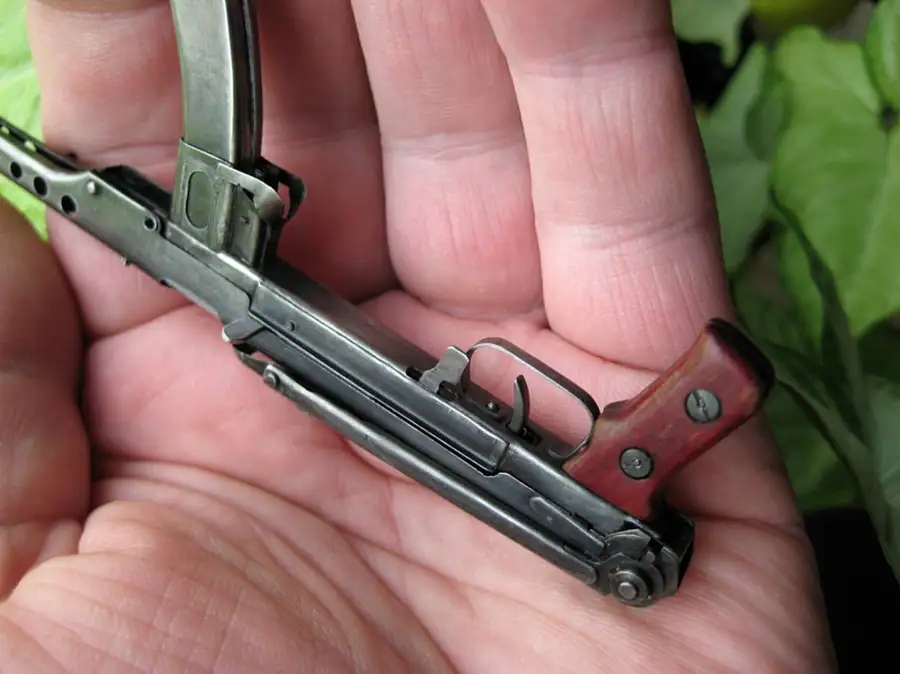

Следующим проектом стал ППС-43 в масштабе 1:5

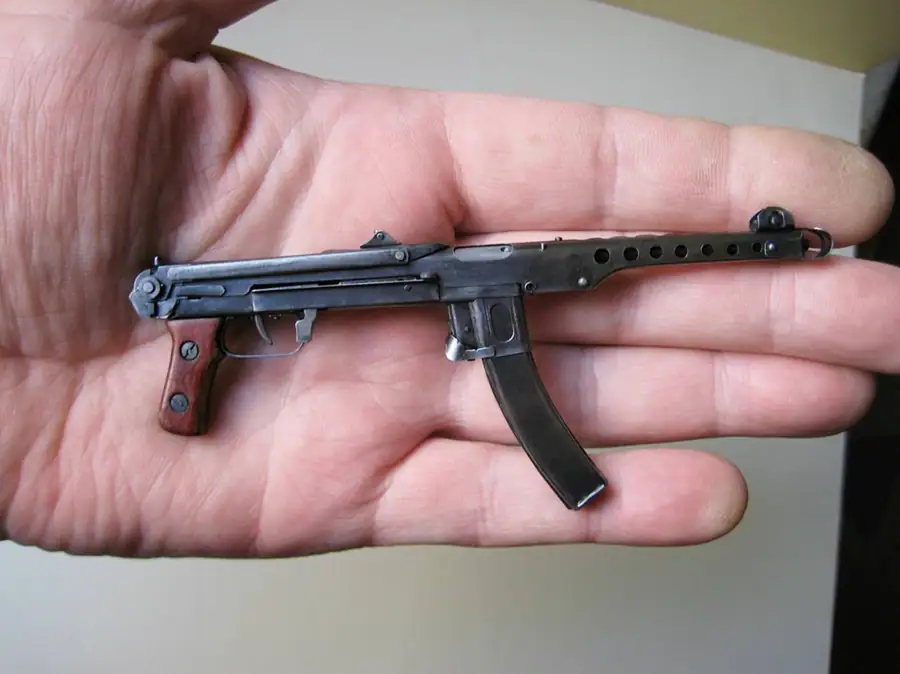

. При его создании ставилась задача максимально точно воспроизвести конструкцию и механику боевого прототипа

. Для изготовления использовались тонкая листовая жесть, сталь и древесина махагони для щечек рукояти.

Функциональные возможности модели:

• ударно-спусковой механизм (УСМ) работает штатно: взведение, постановка на взвод и спуск с характерным щелчком

;

• предохранитель функционален (фиксирует боек в двух положениях);
• складной плечевой упор (приклад) складывается и раскладывается с четкой фиксацией в крайних положениях с помощью рабочей кнопки;
• коробчатый магазин отмыкается штатной защелкой;

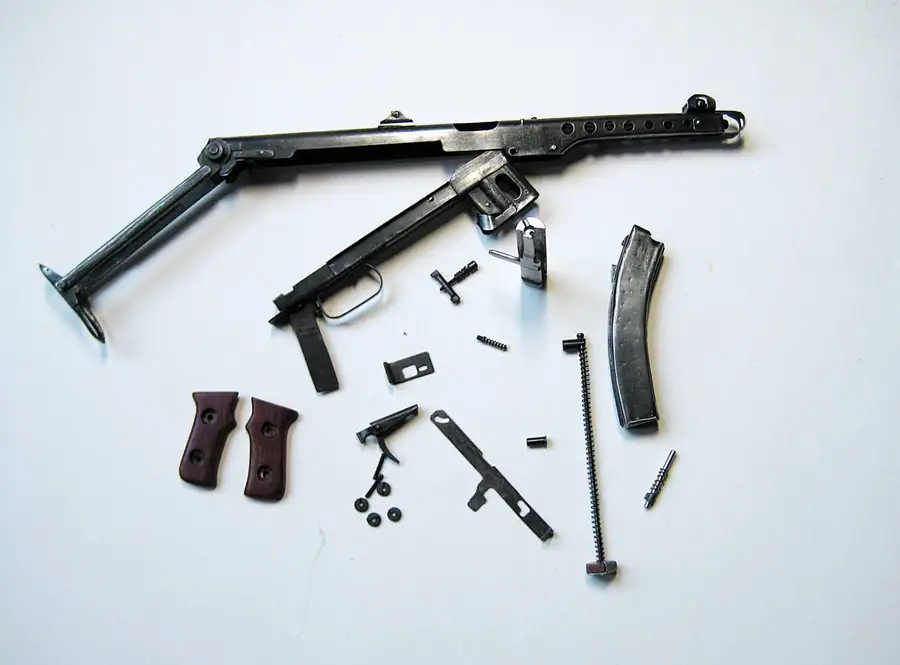

• процесс неполной разборки и сборки макета полностью повторяет разборку оригинального пистолета-пулемета

.

Технология имитации штамповки и выколотки

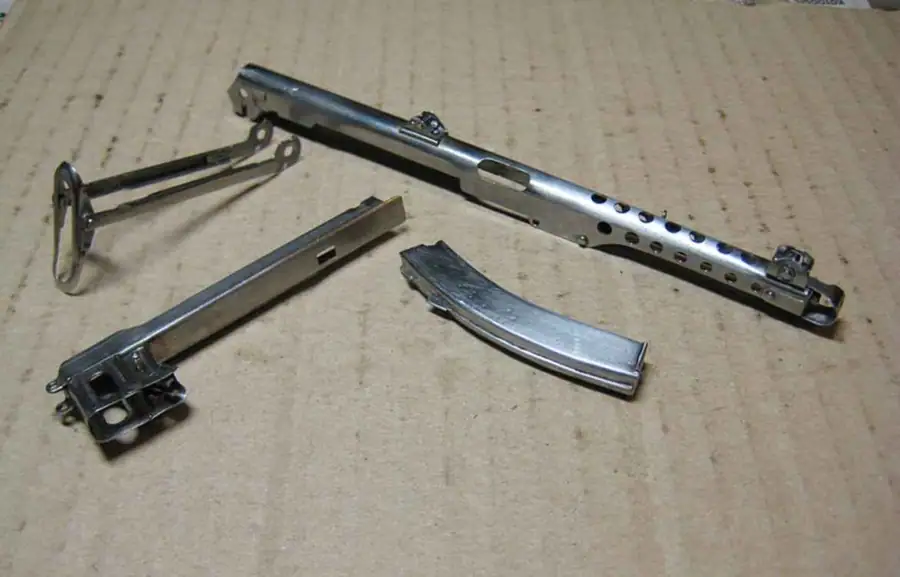

Характерные штампованные детали ствольной коробки и кожуха ППС-43 изготавливались без применения прессового оборудования. Техпроцесс строился на ручной формовке:

1. Заготовка из листовой жести толщиной 0,2–0,3 мм зажимается в тисках вместе с формовочной оправкой.

2. В качестве оправок используются шаблоны, выточенные из плотных пород дерева.

3. Загиб кромок и глубокая вытяжка металла выполняются вручную путем постепенного выглаживания жести твердыми деревянными палочками.

Применение тонкой жести и оправок из твердой древесины позволяет добиться гладких радиусов гиба и точной геометрии штампованного кожуха без складок и разрывов металла.
